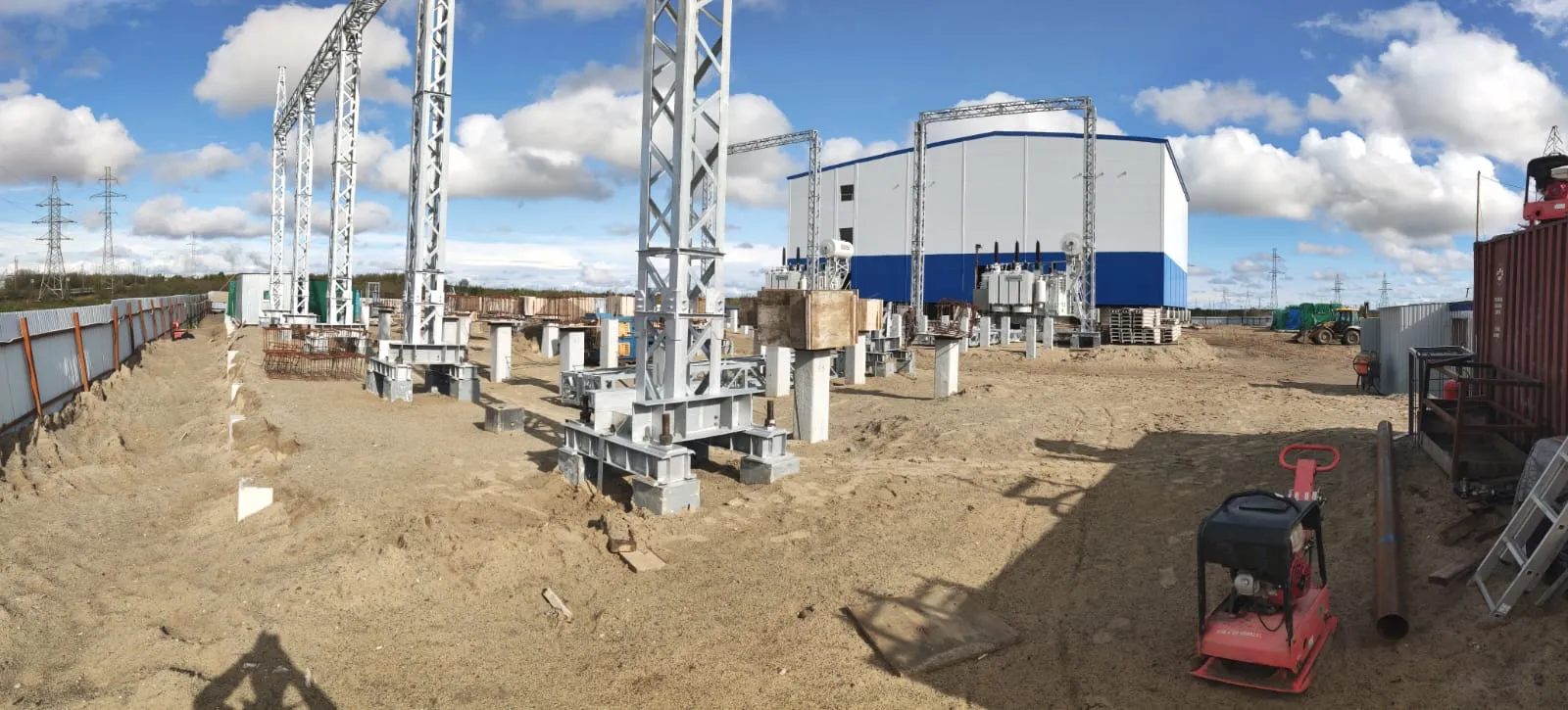

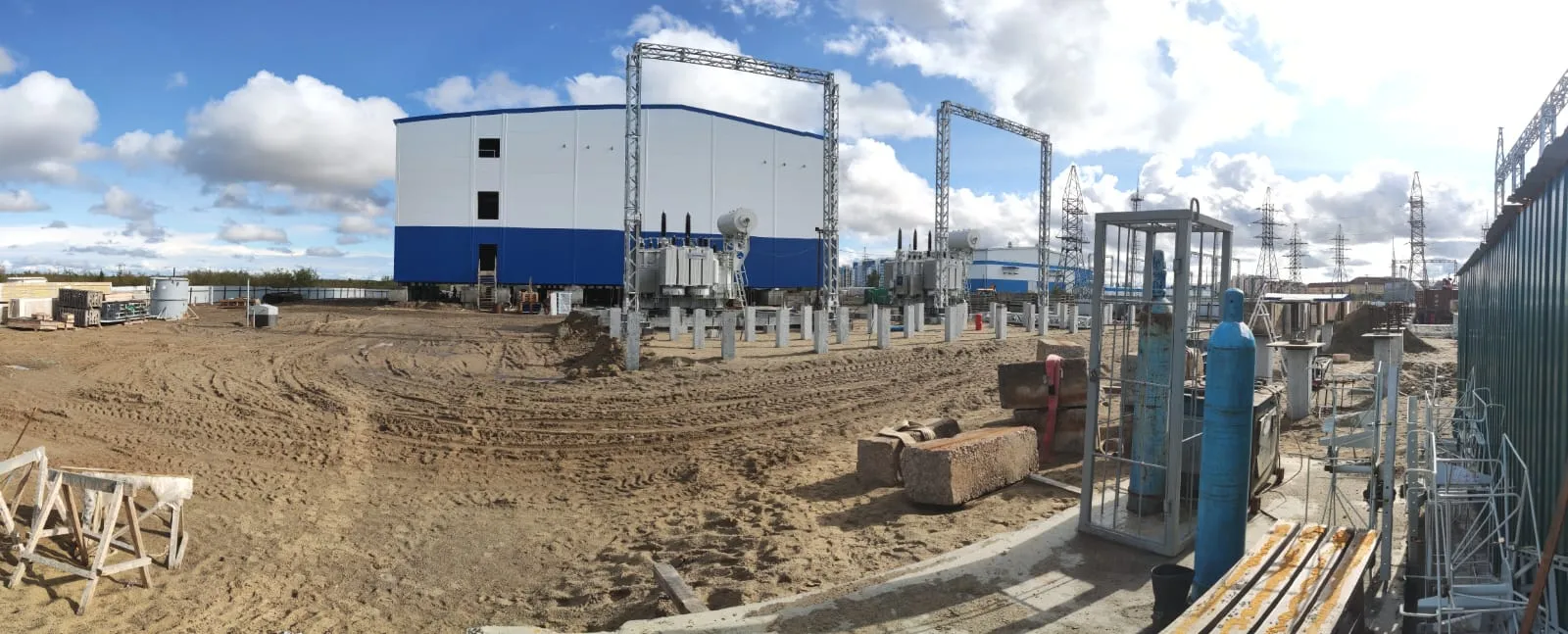

ПС «Шакуровская»

Основные характеристики.

Количество и мощность трансформаторов: 2х40 МВА, открытая установка

РУ 110 кВ: ЗРУ, «Два блока с выключателями и неавтоматической перемычкой со стороны линии», № 110-4Н

РУ 35 кВ: ЗРУ, «Одна рабочая, секционированная выключателем, система шин», № 35-9

РУ 6 кВ: ЗРУ, «Одна рабочая, секционированная выключателем, система шин», № 6-1

Количество присоединений к РУ подстанции:

ЗРУ 110 кВ – 2 ВЛ 110 кВ

ЗРУ 35 кВ — 4 ВЛ;

ЗРУ 6 кВ – 6 ВЛ 6 кВ, 2 КЛ к ТСН 6/0,4 кВ, 2 КЛ к ДГР 6 кВ

ВЛ 110 кВ: ВЛ 110 кВ отпайка ВЛ 110 кВ Салехард – Северное сияние 1, 2 цепь

2х0,2 км

ВОЛС кабелем ОКСН емкостью 48 волокон по опорам отпайки ВЛ 110 кВ 2х0,4 км.

Заказчик: АО «Россети Тюмень» Северные электрические сети

Месторасположение: Ямало-Ненецкий автономный округ, г. Салехард

Сроки производства работ: март 2024 г. — апрель 2025 г.

Виды работ:

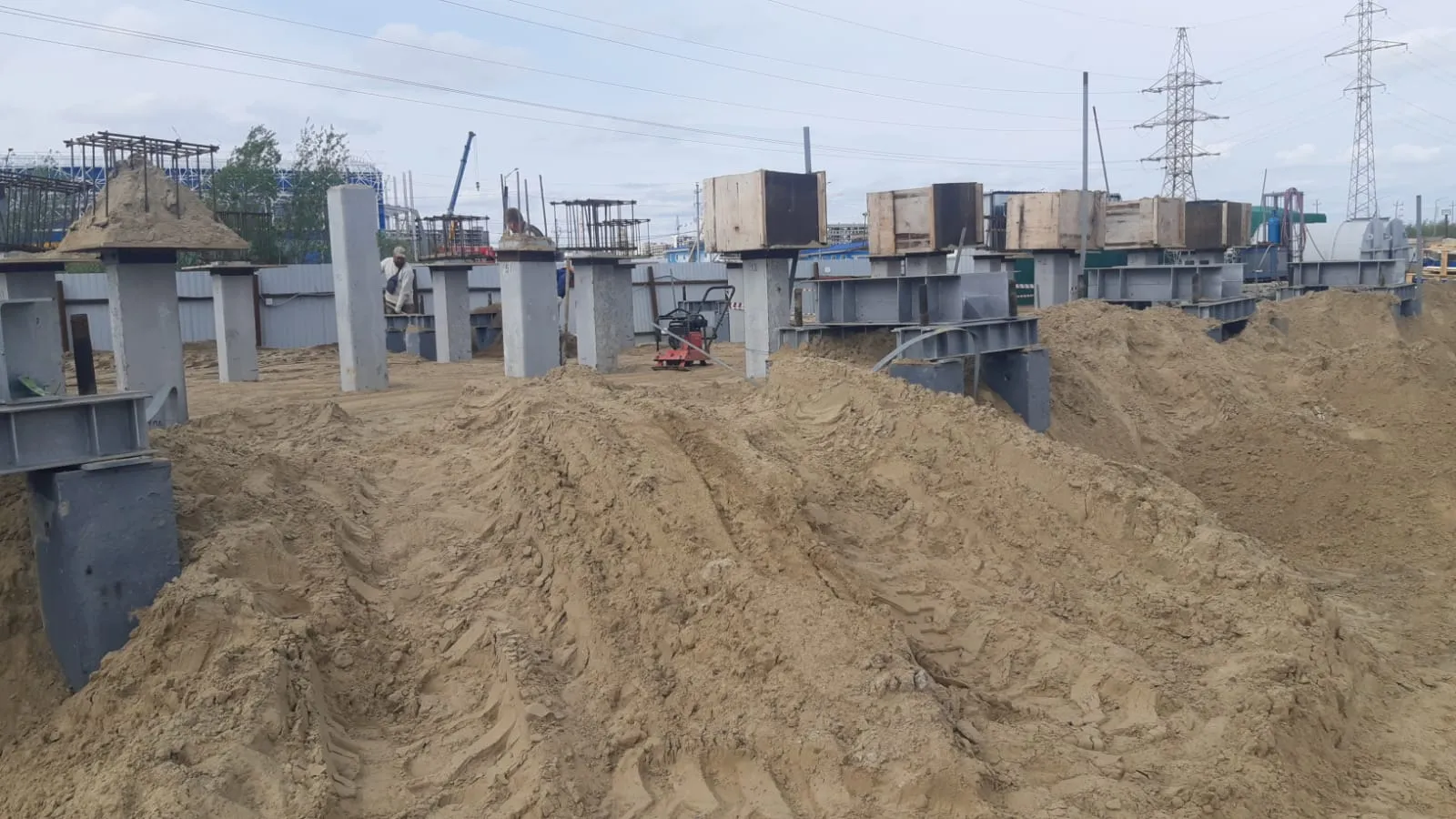

• подготовительные работы участка

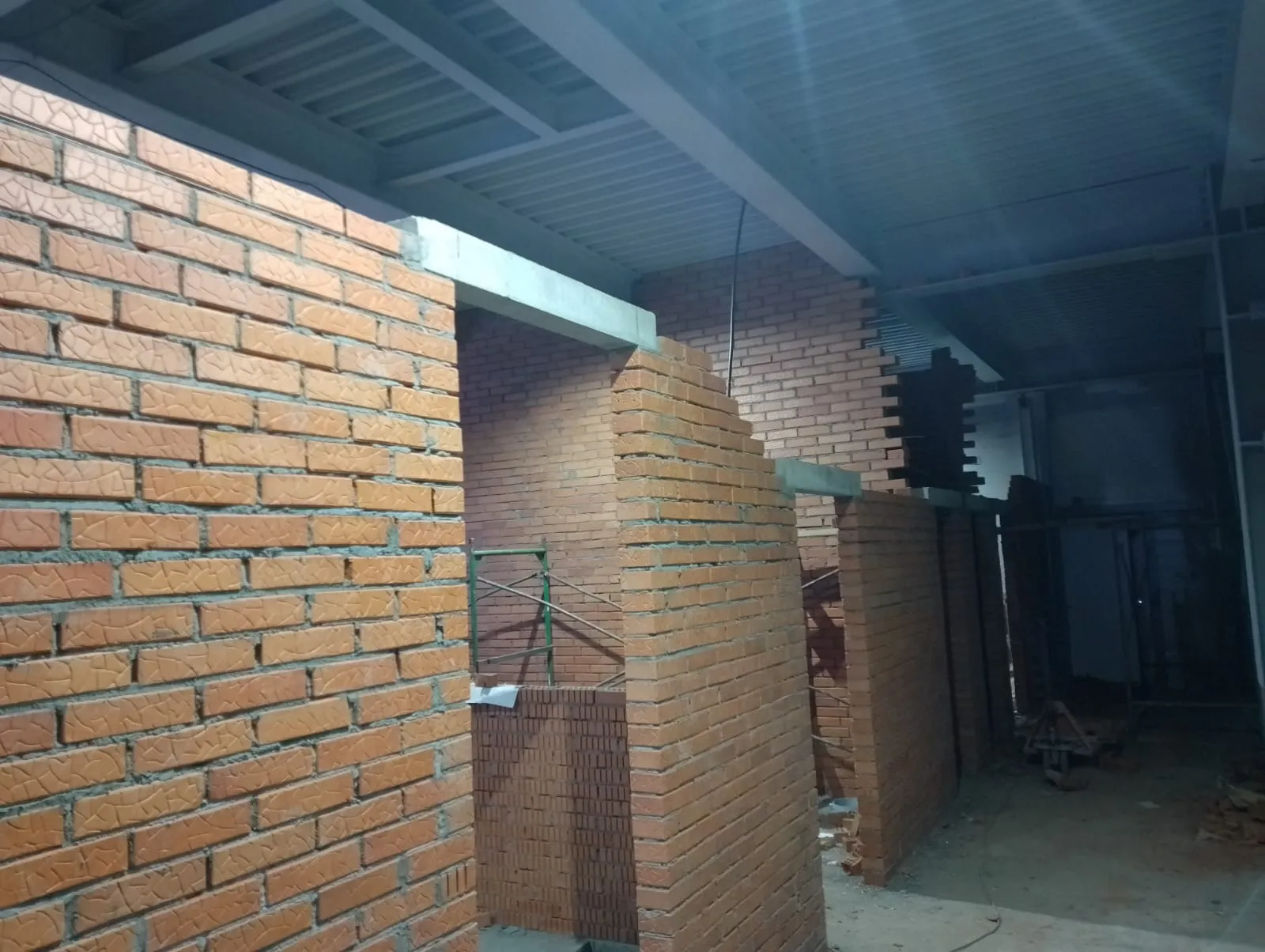

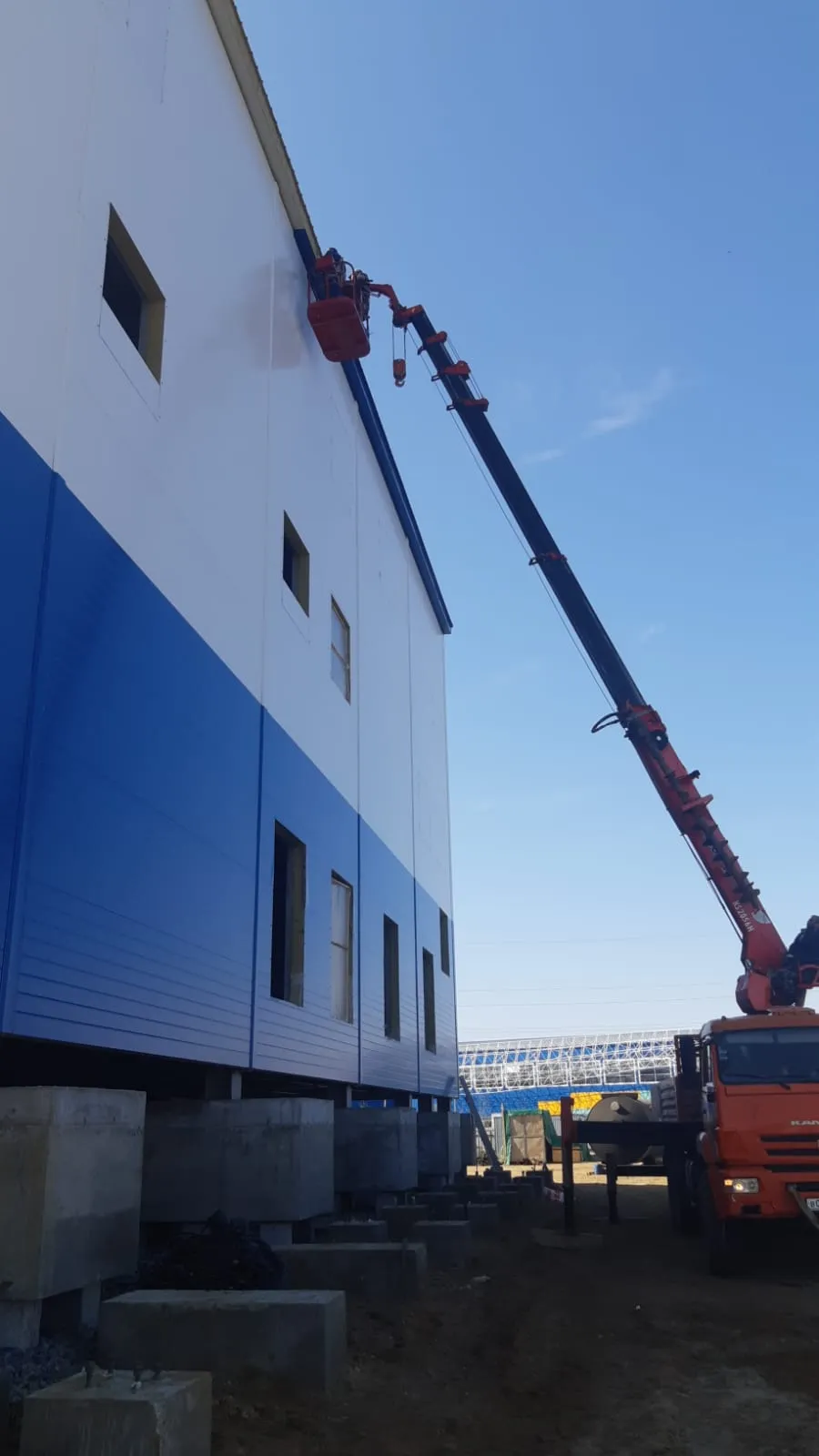

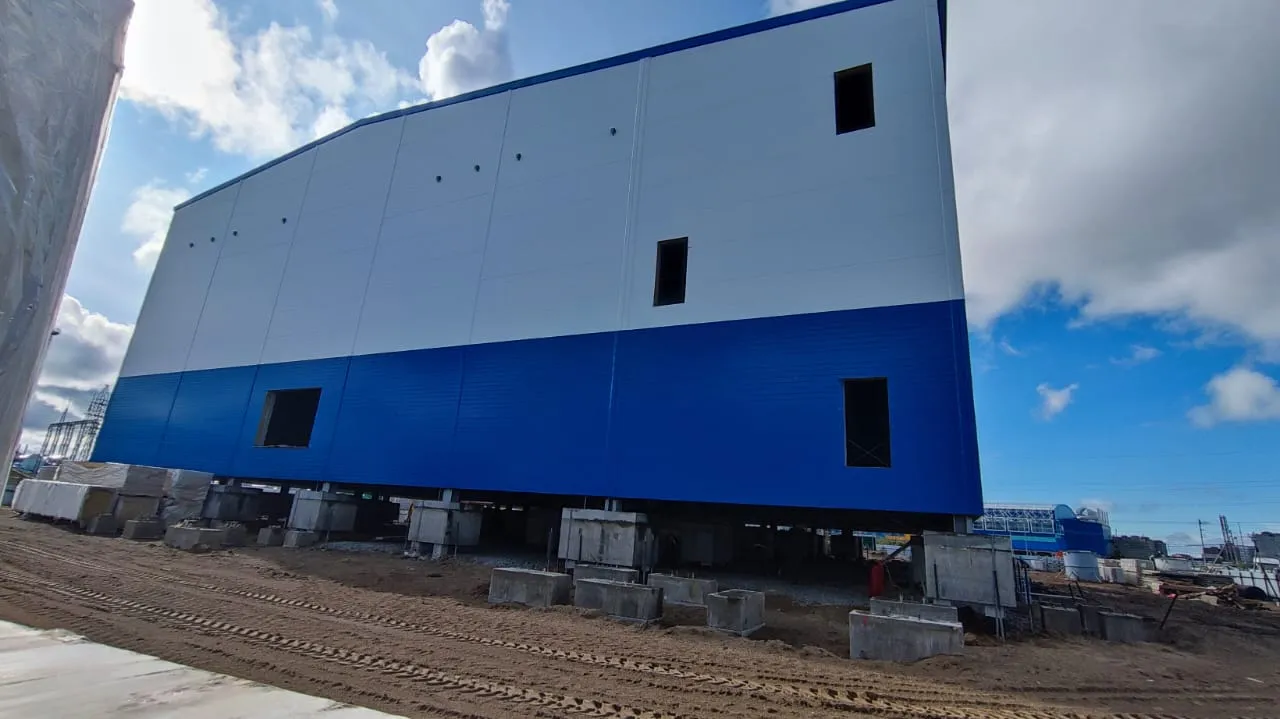

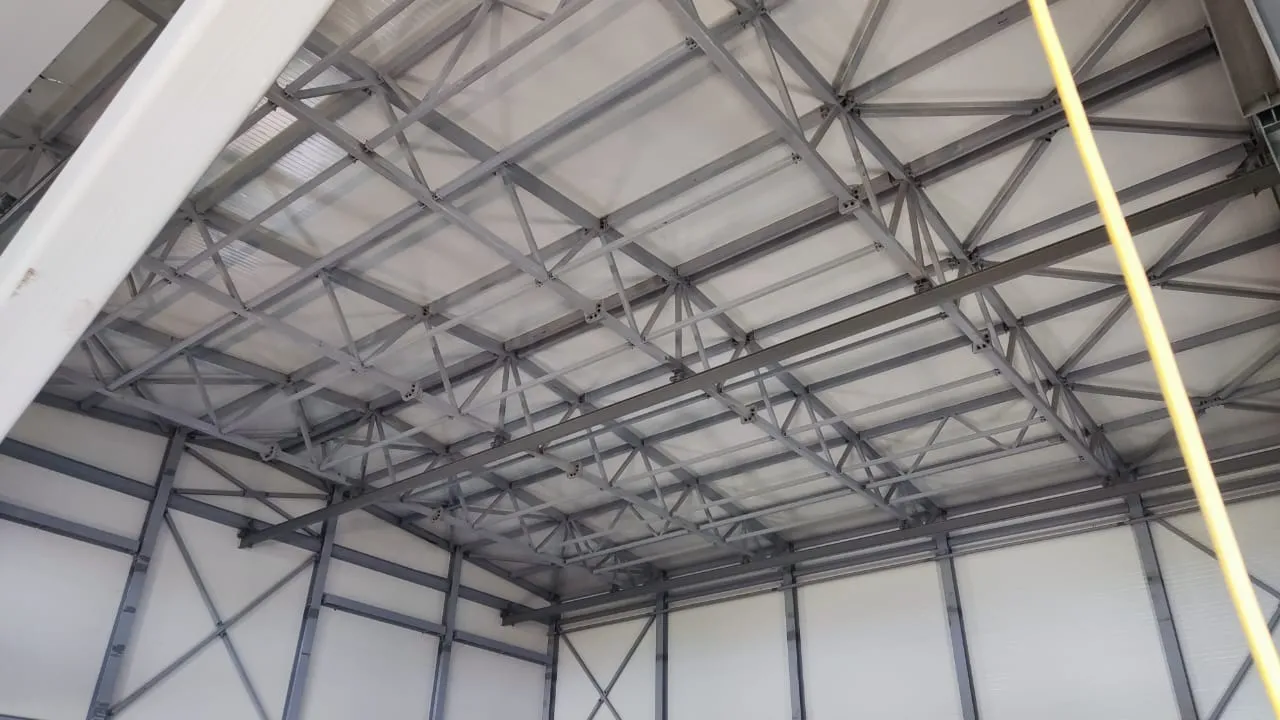

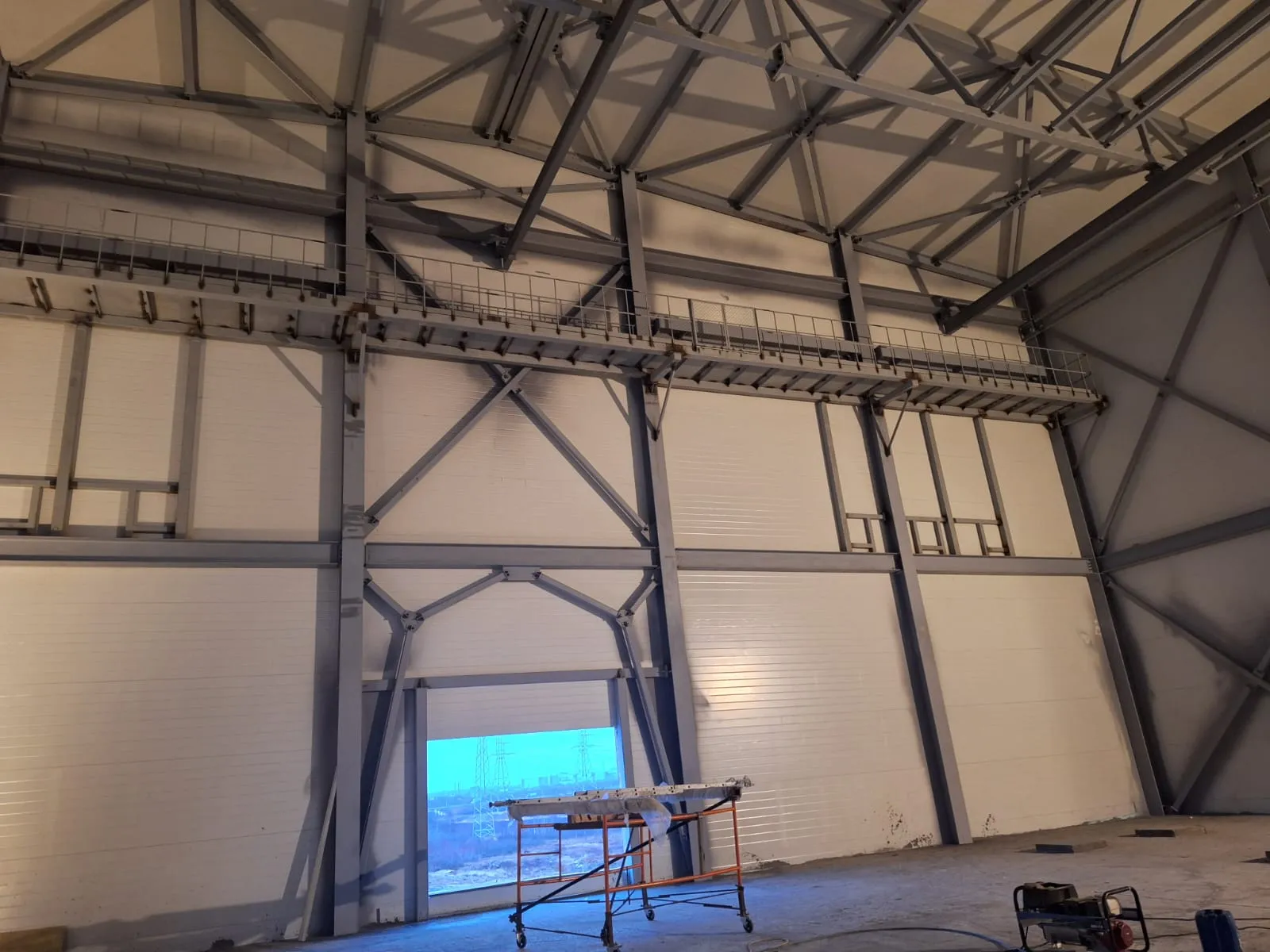

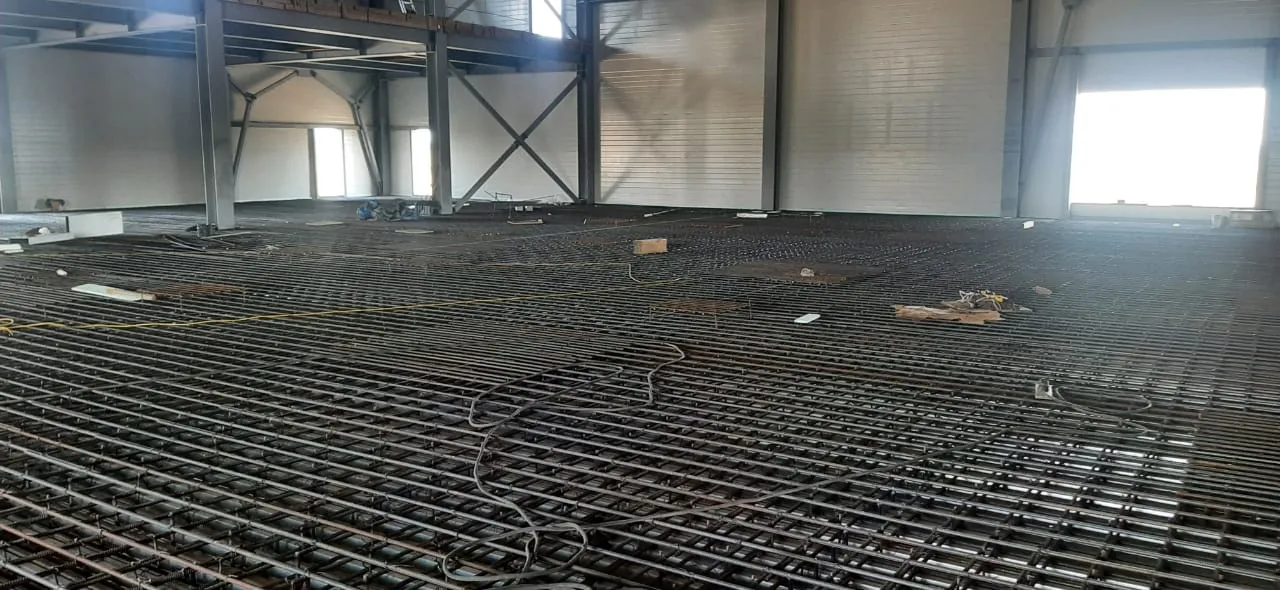

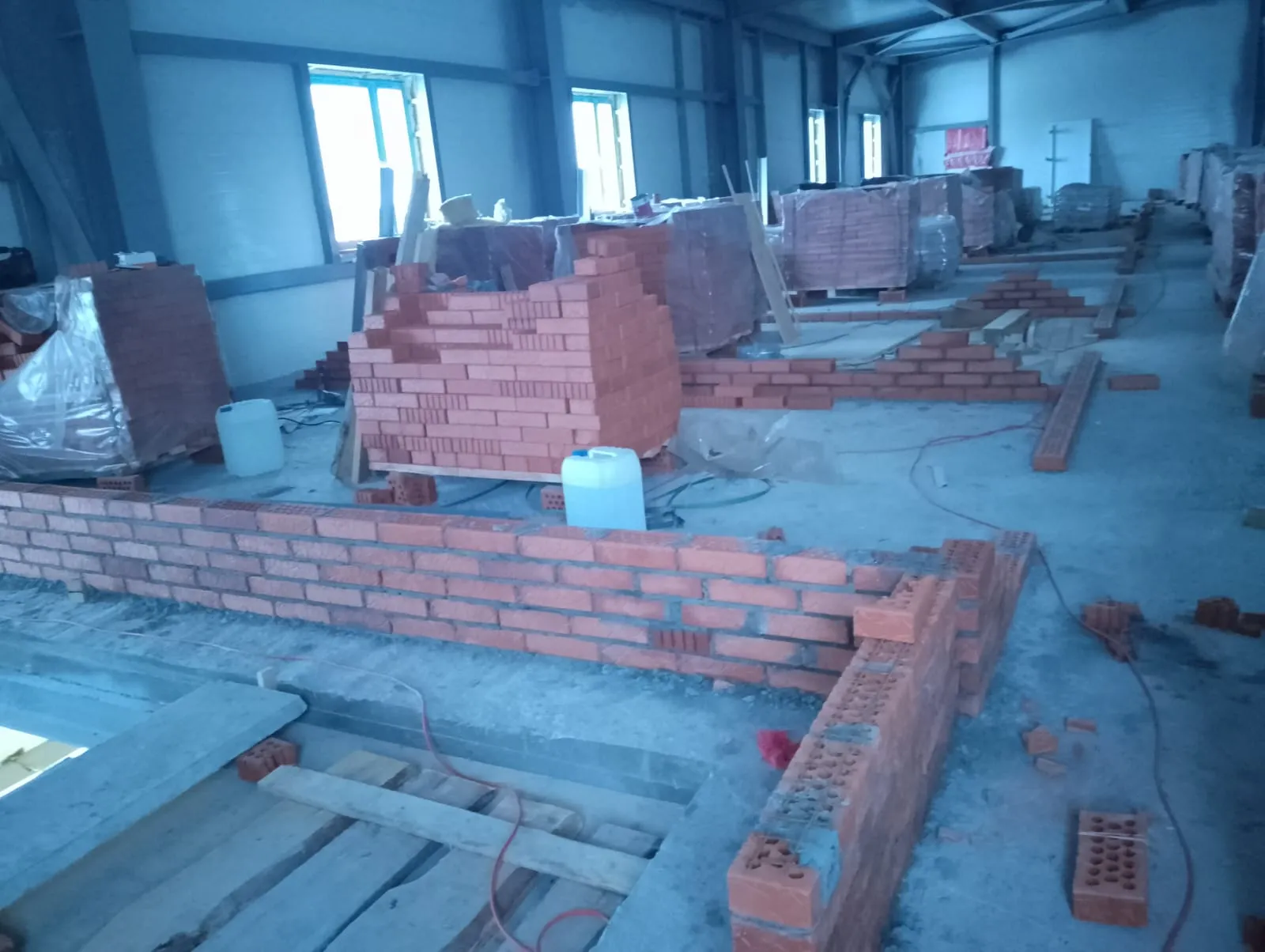

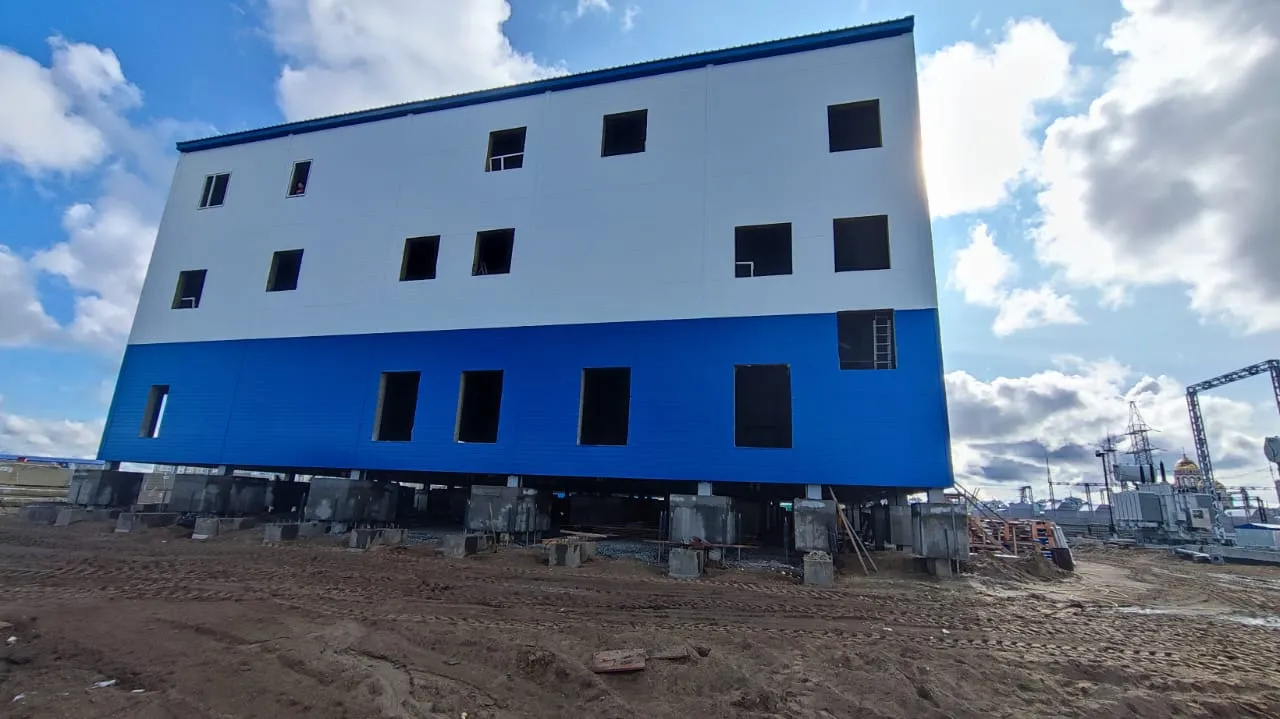

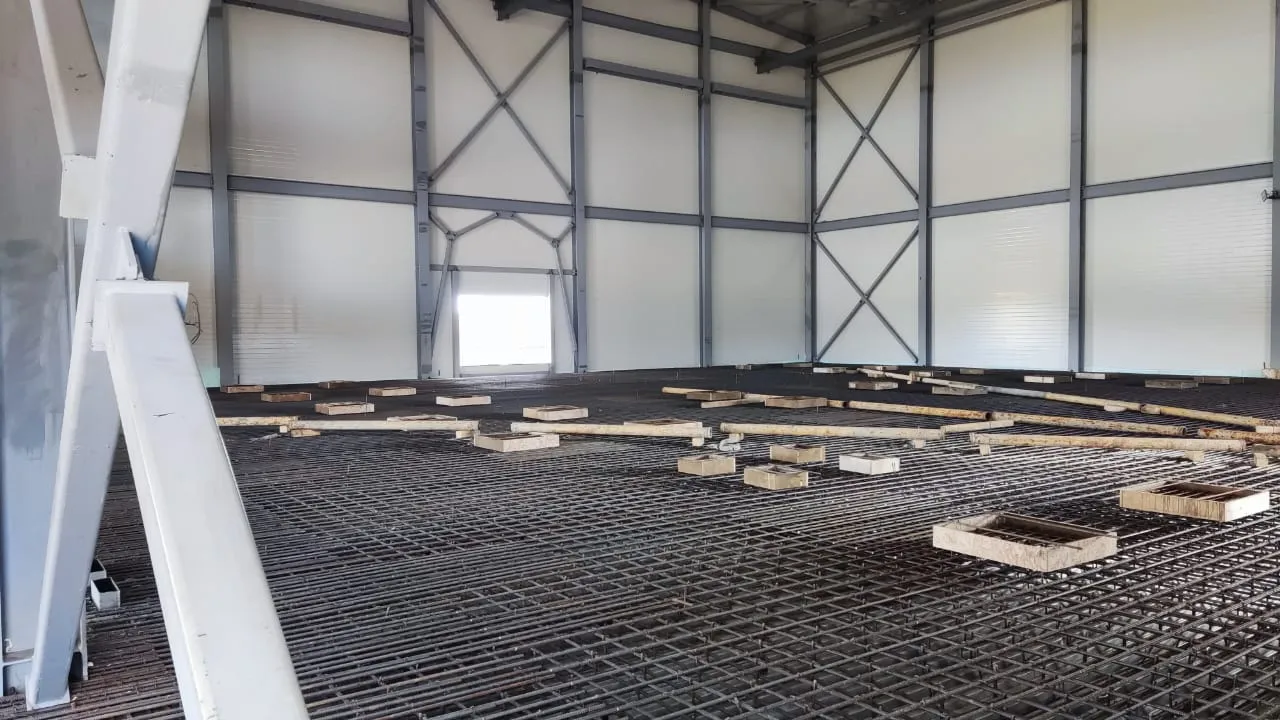

• строительство здания ЗРУ 110 кВ совмещенного с ОПУ

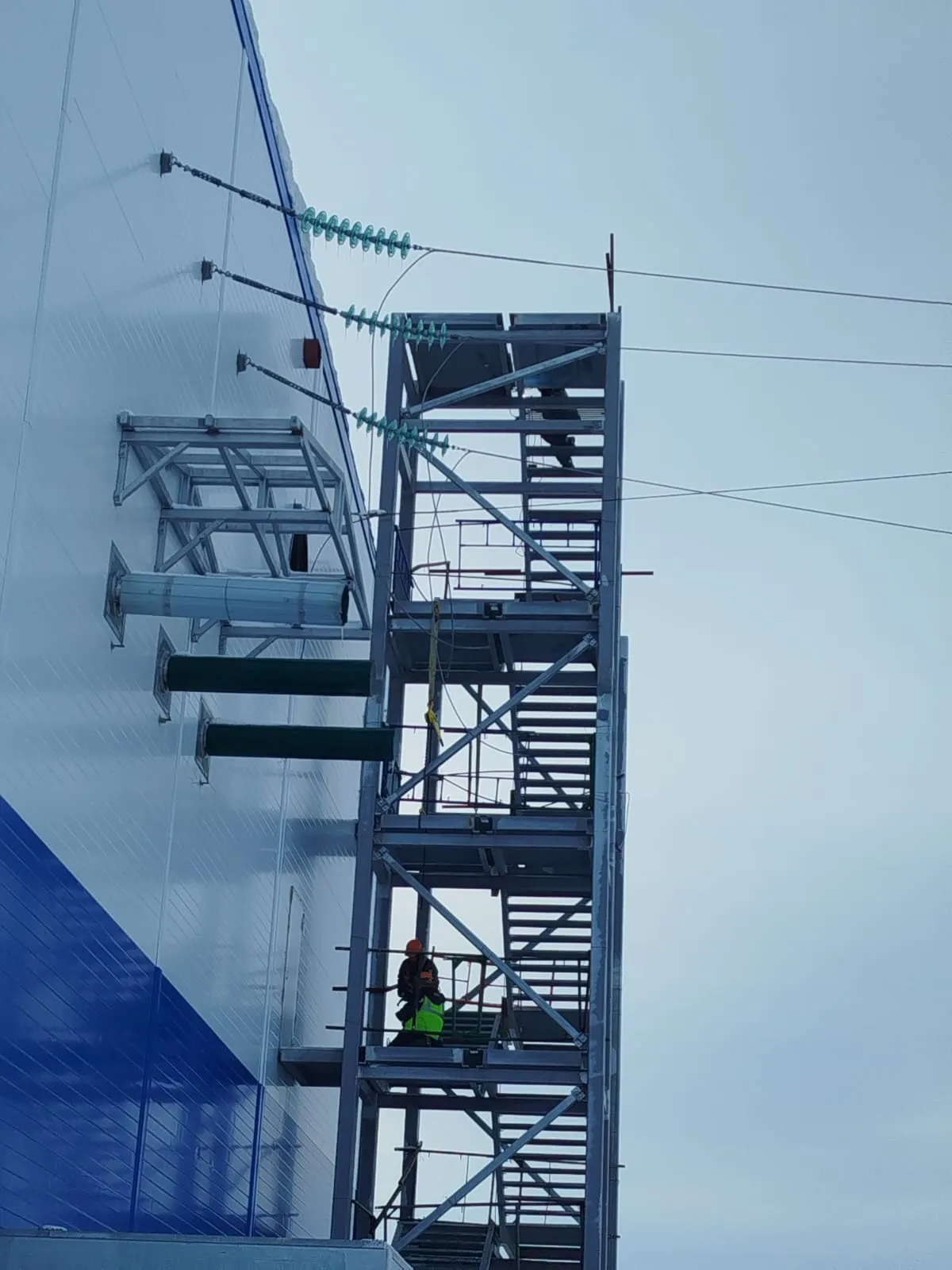

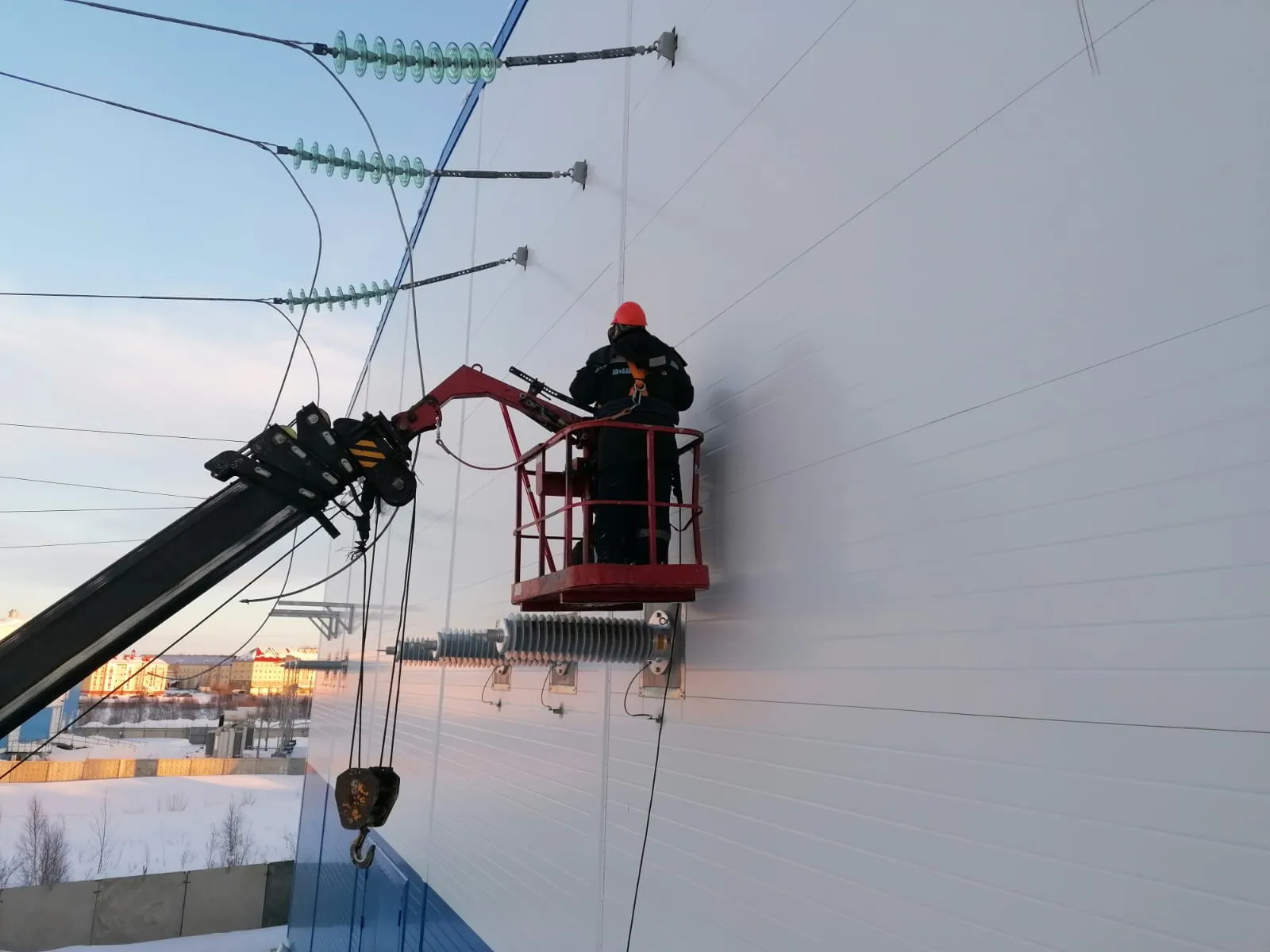

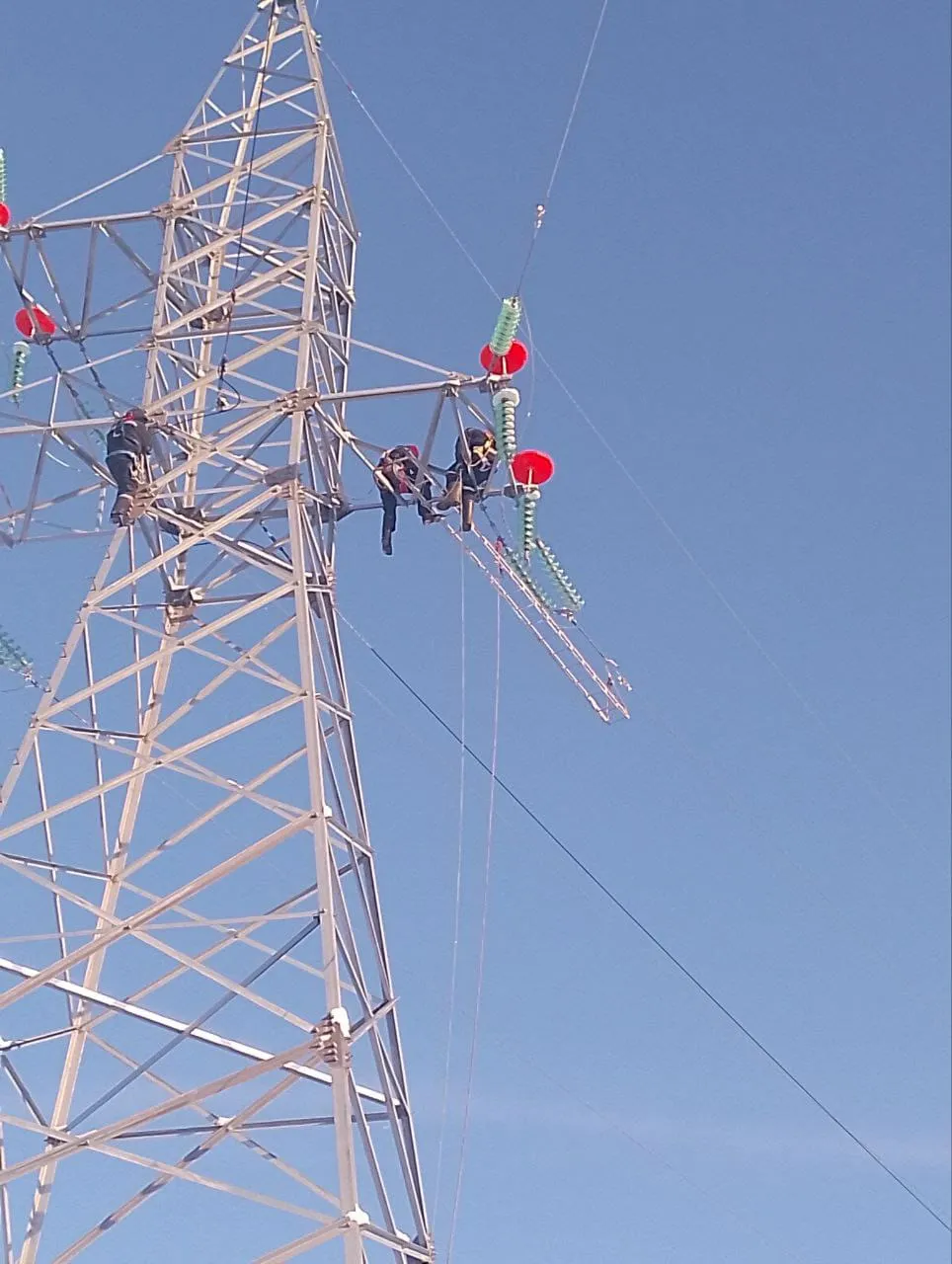

• строительство ВЛ 110 кВ отпайка ВЛ 110 кВ Салехард – Северное сияние 1, 2 цепь
• строительство ВОЛС по ВЛ 110 кВ отпайка ВЛ 110 кВ Салехард – Северное сияние 1, 2 цепь

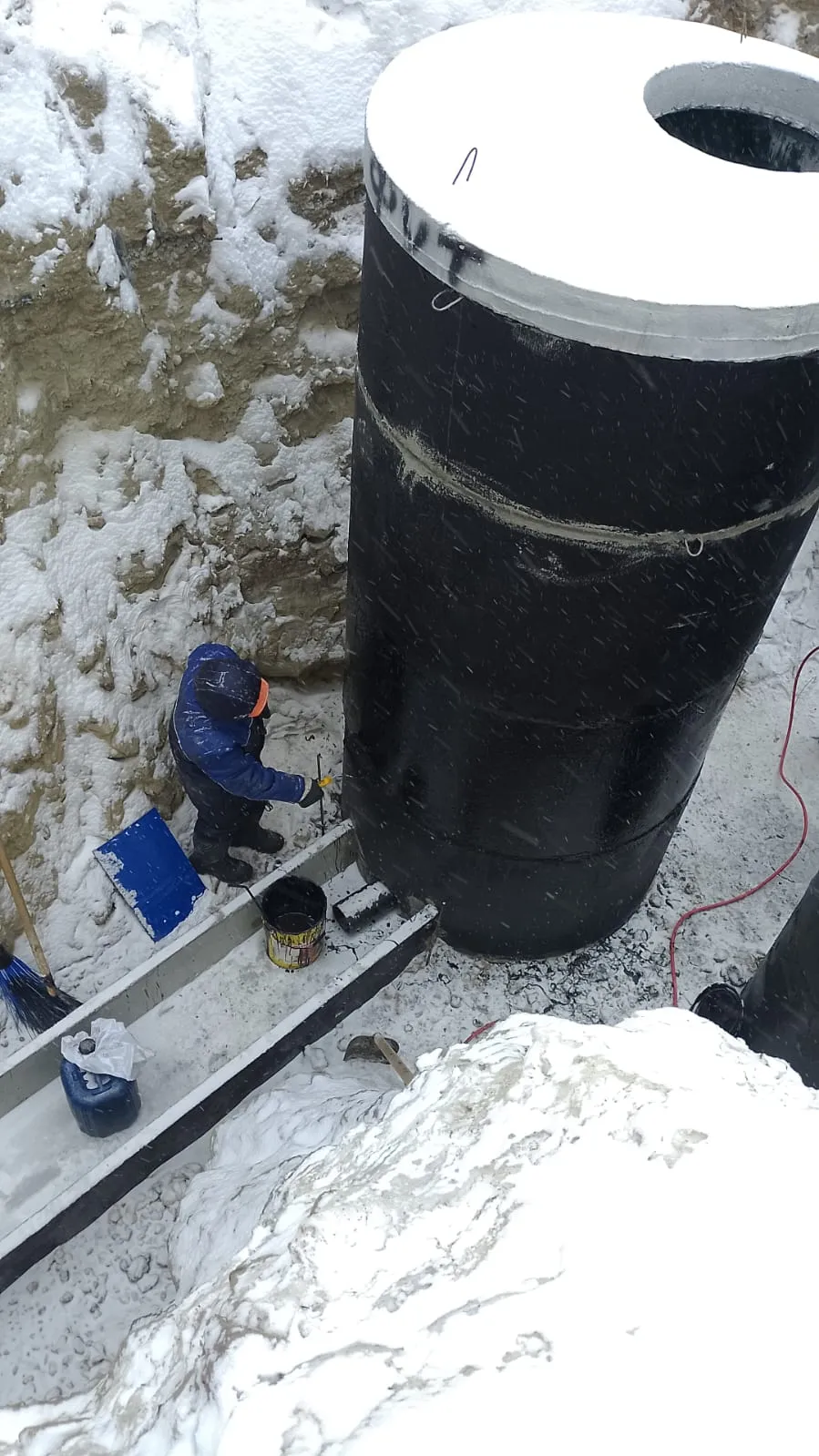

• сооружение вспомогательных объектов
• поставка и монтаж блочно-модульного здания КРУМ 35 кВ
• поставка и монтаж блочно-модульного здания КРУМ 6 кВ

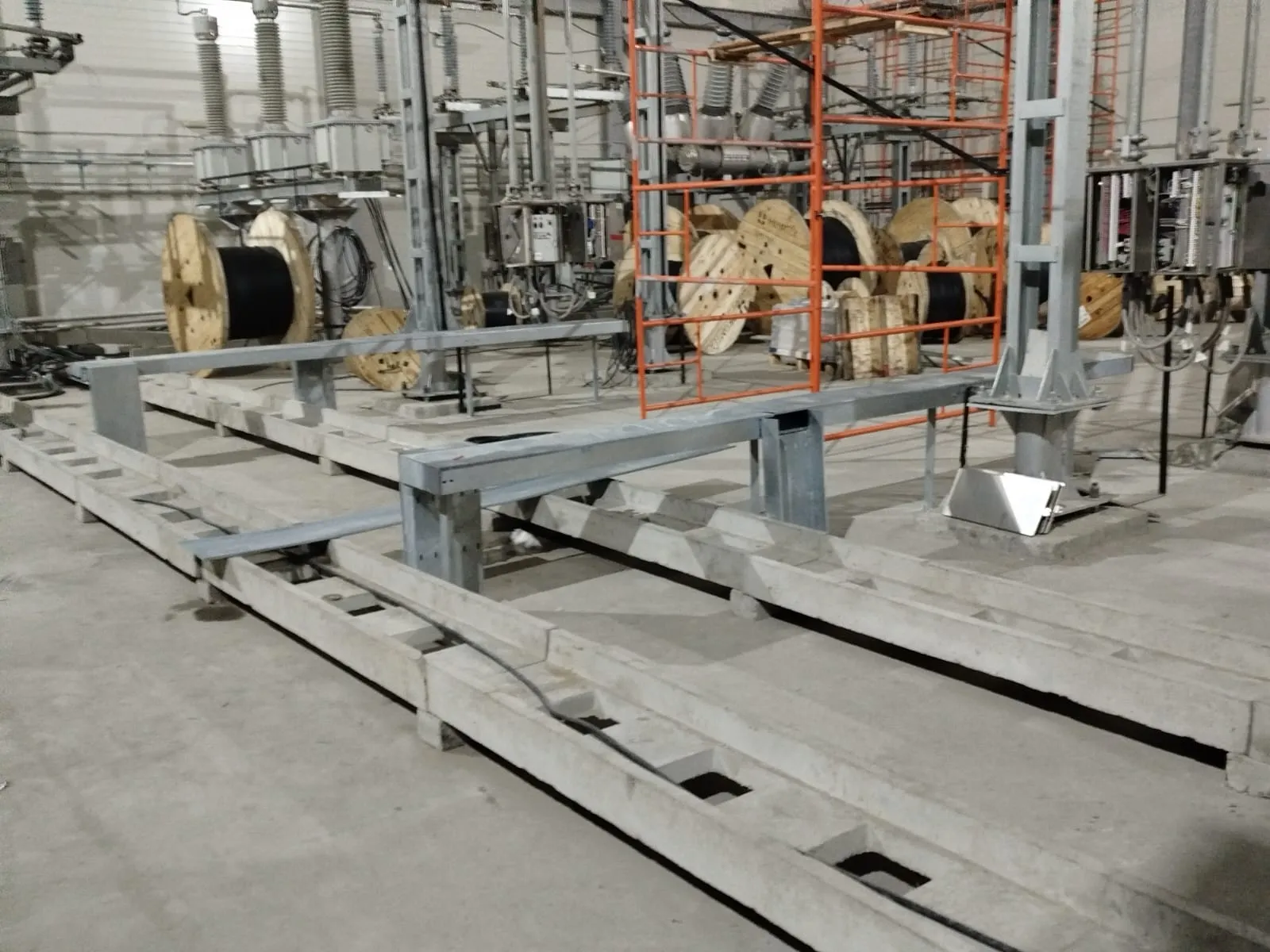

• устройство кабельных каналов и кабельного хозяйства

поставка, монтажные и наладочные работы электротехнического оборудования и вспомогательных систем:

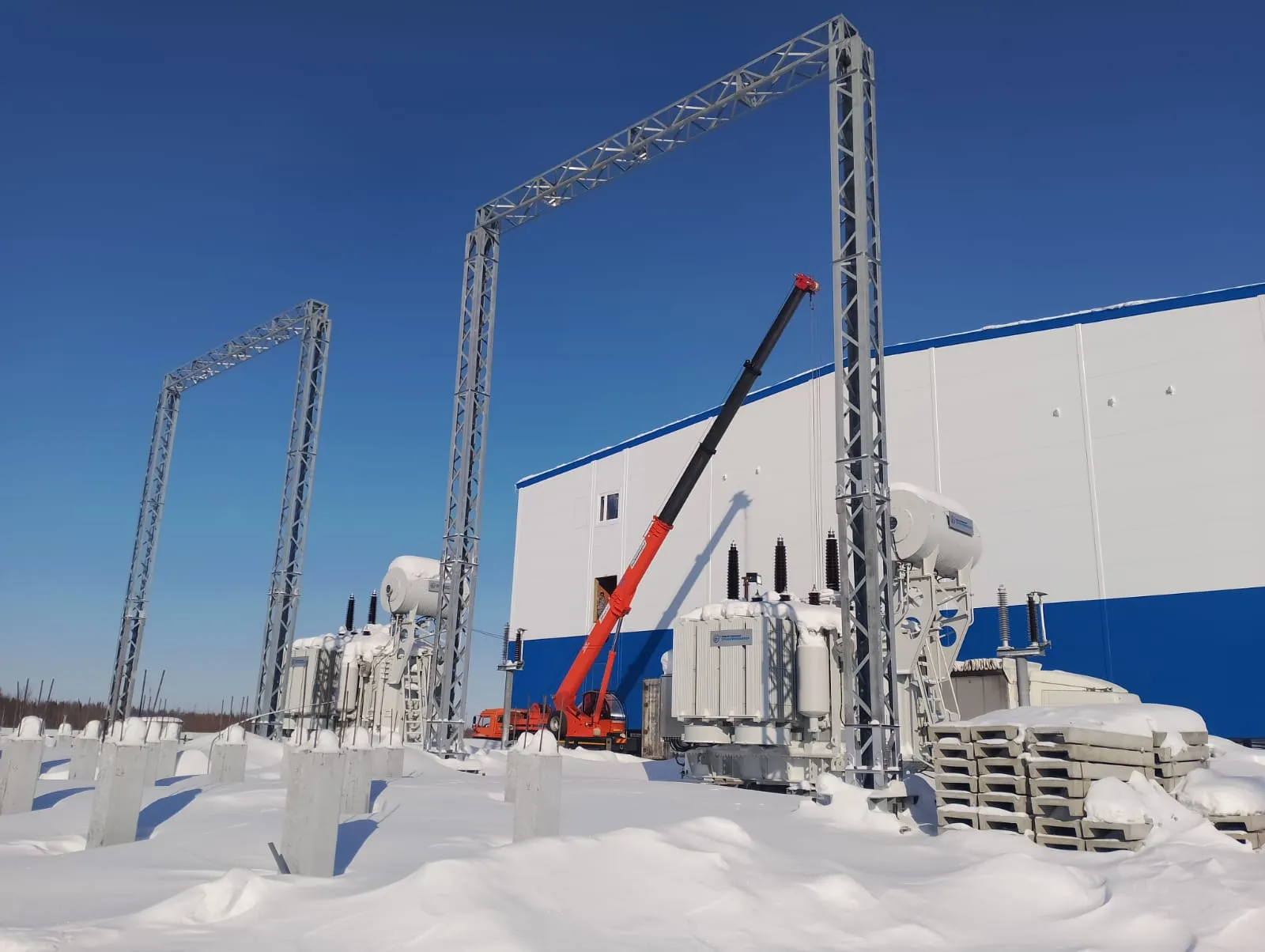

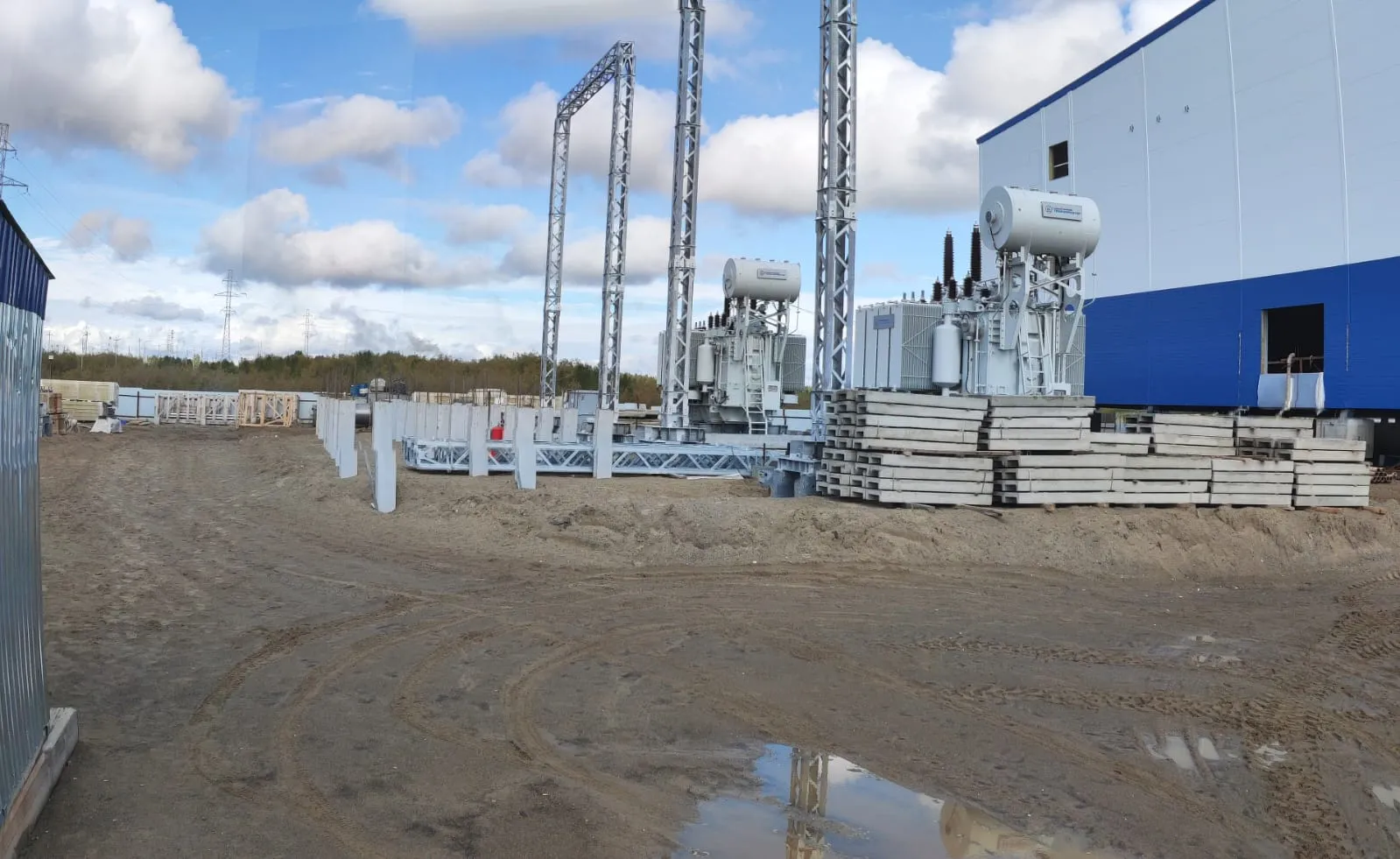

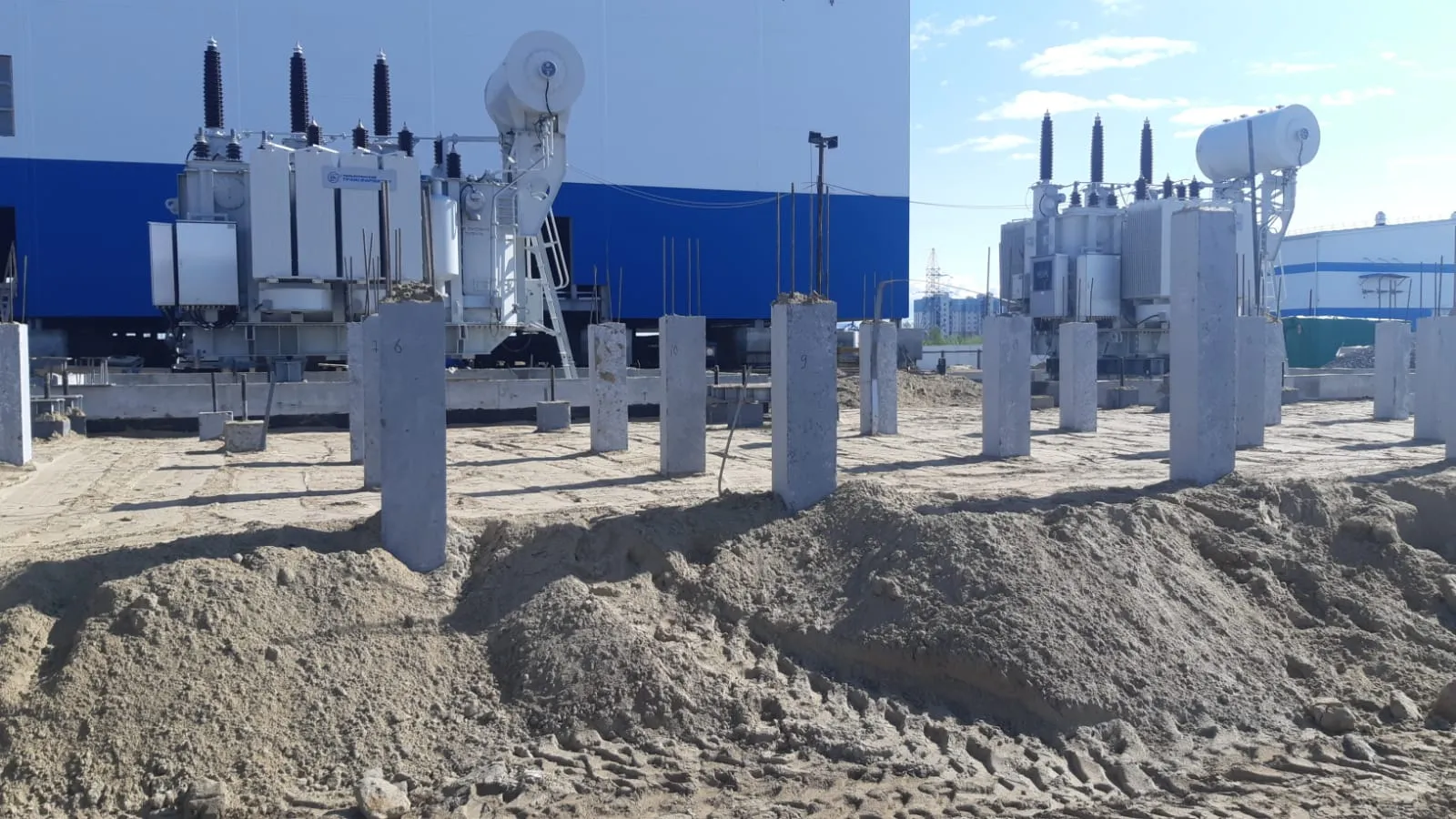

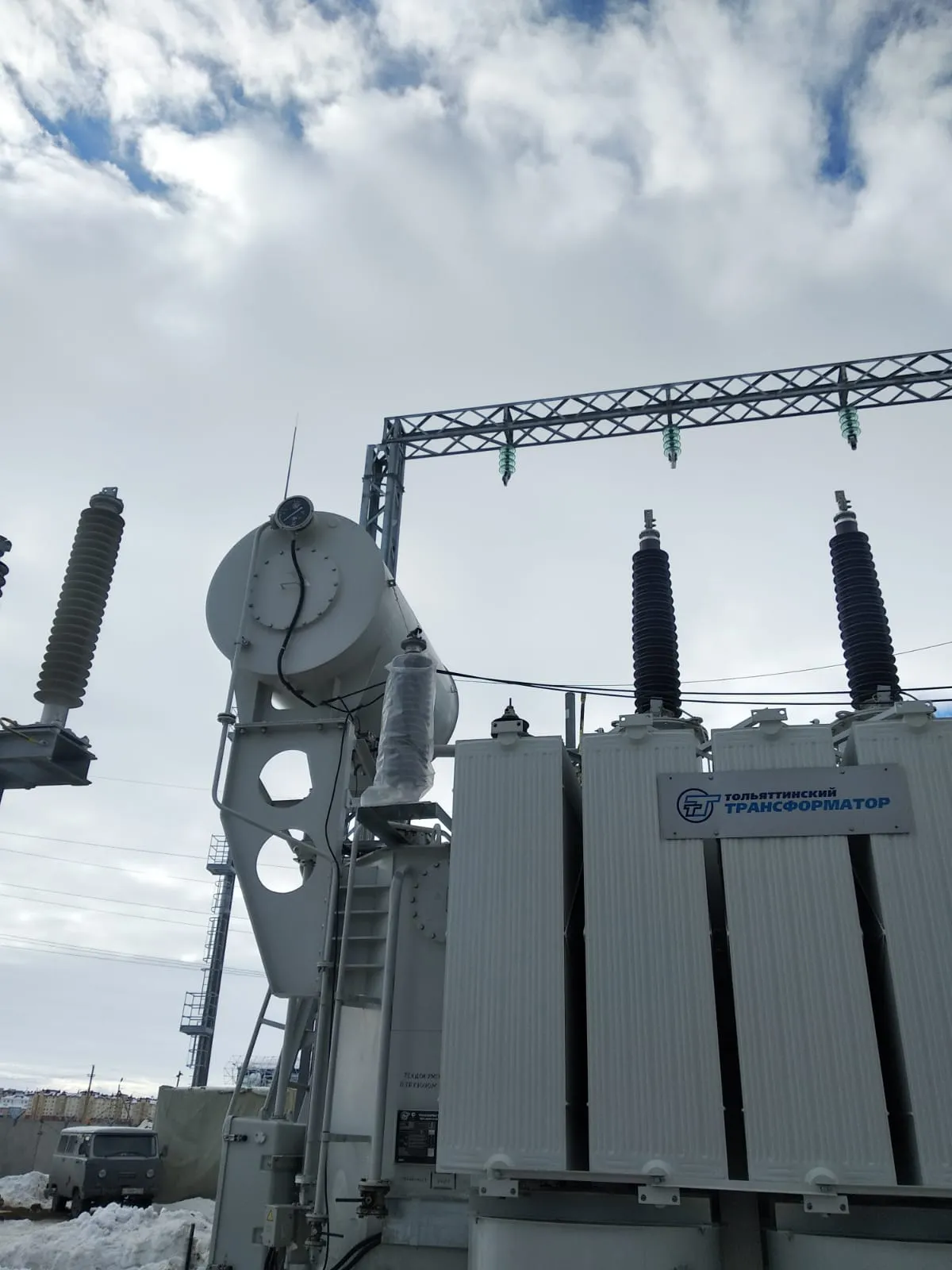

• силовых трансформаторов ТДТН-40000/110 УХЛ1
• мониторинга системы газо-влагосодержания силовых трансформаторов

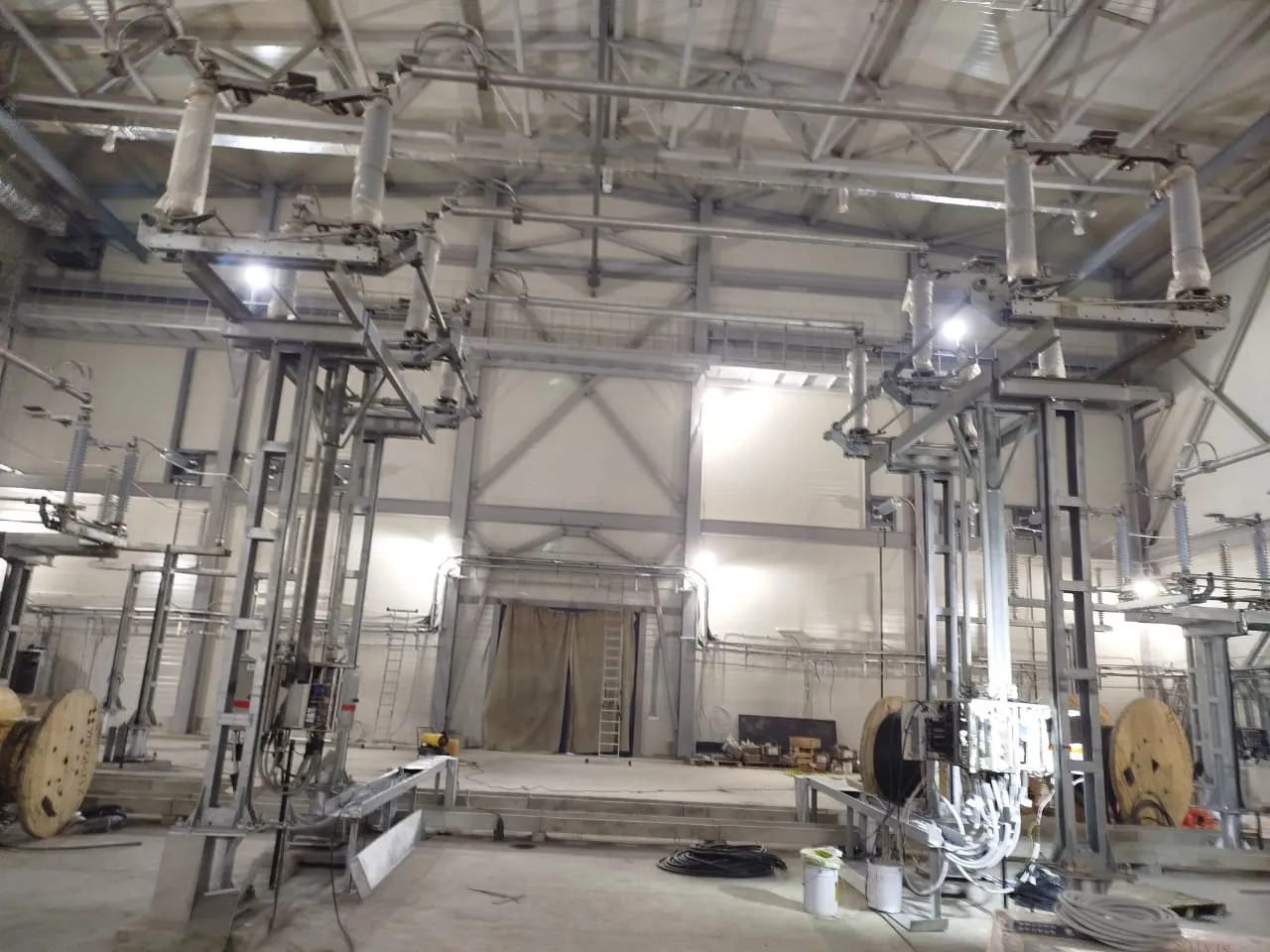

• ЗРУ 110 кВ
• КРУМ 35 кВ
• КРУМ 6 кВ
• ТСН 6/0,4 кВ
• ДГР 6 кВ

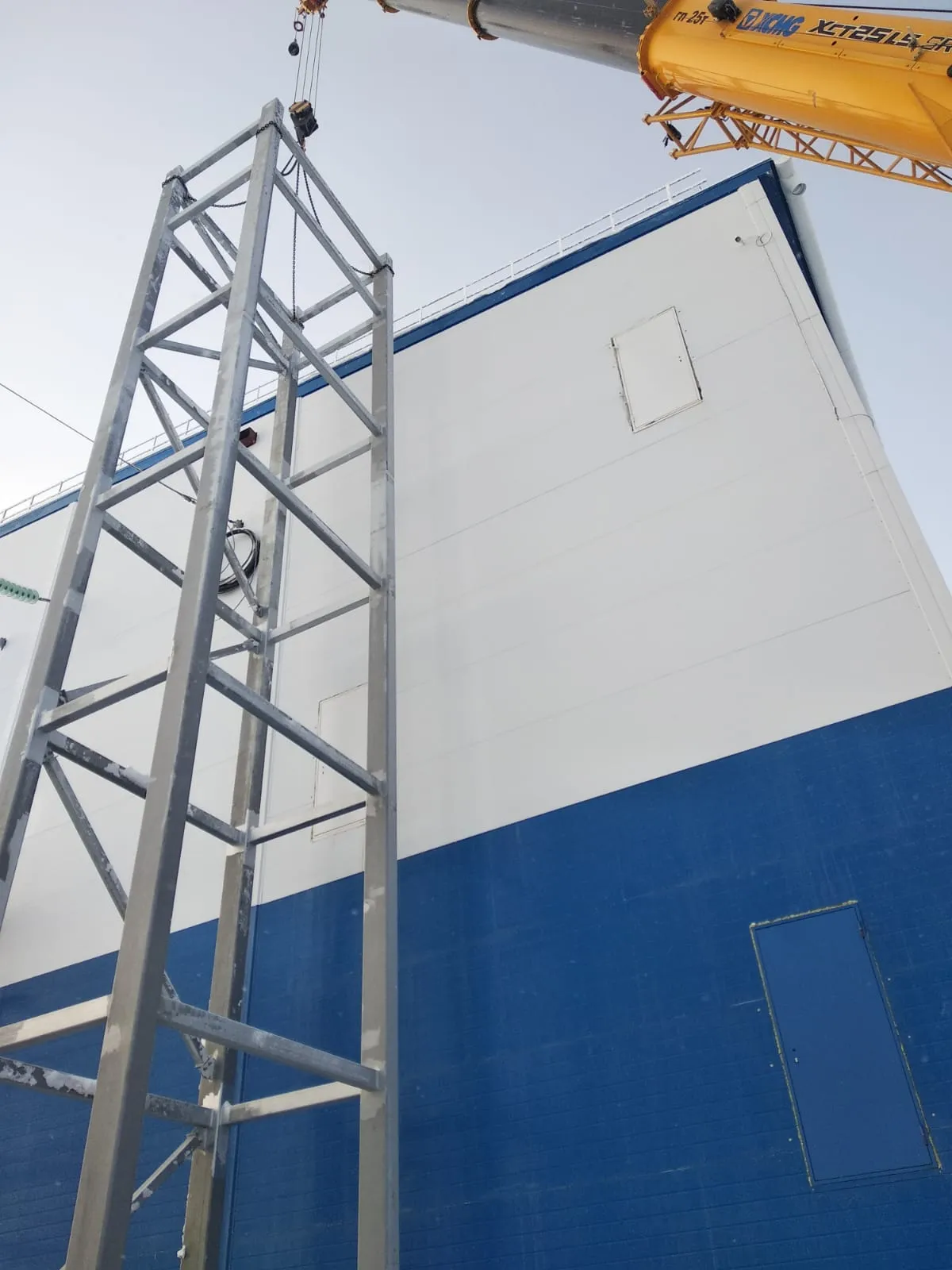

• системы молниезащиты и заземления
• наружного освещения
• собственных нужд переменного и постоянного тока

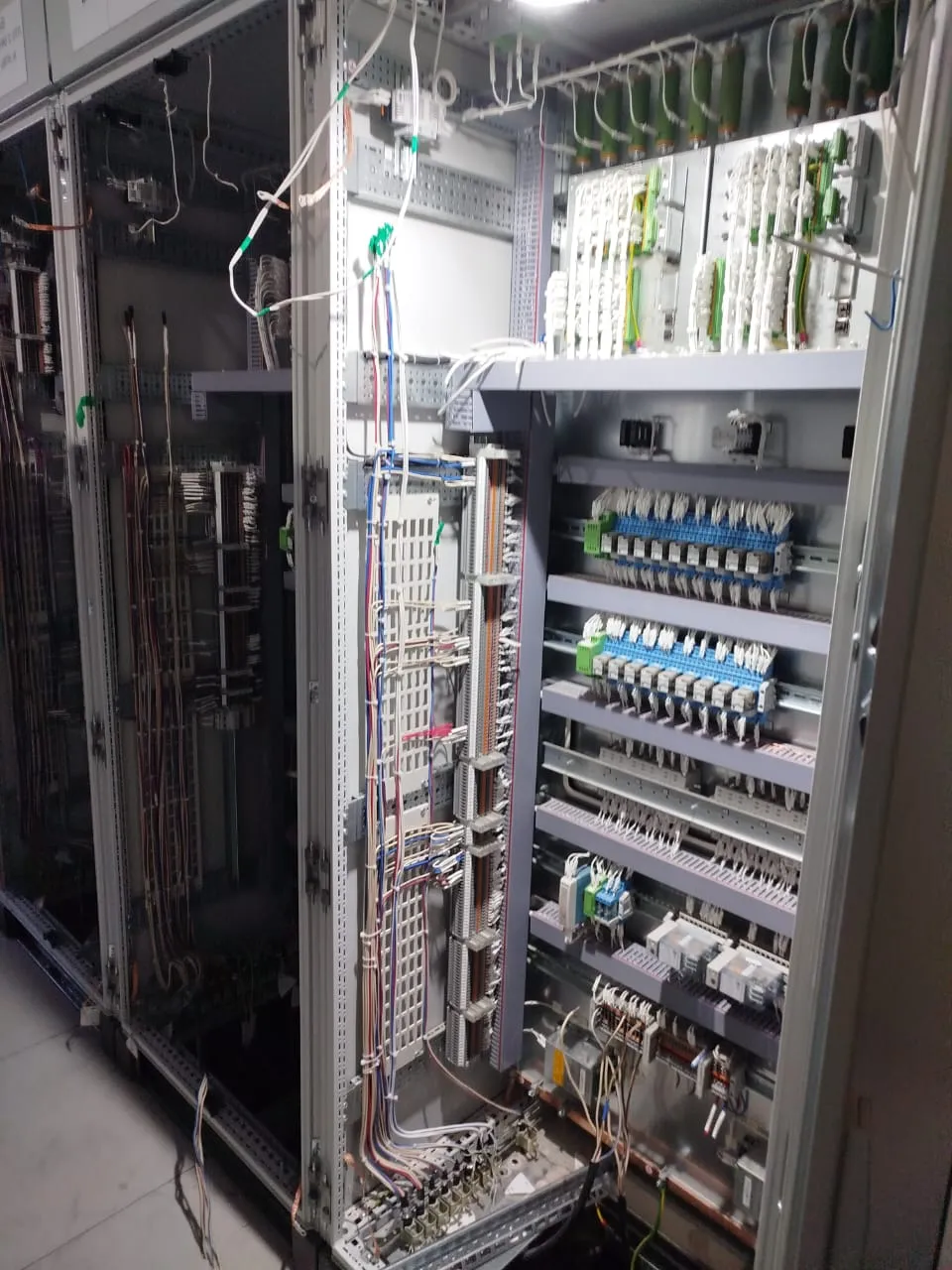

• оборудования РЗА, ПА, АСУ ТП, СМиККЭ
• оборудования ЦСПИ
• монтаж системы ОПС, охранного телевидения, системы видеонаблюдения
• создание комплекса информационной безопасности
