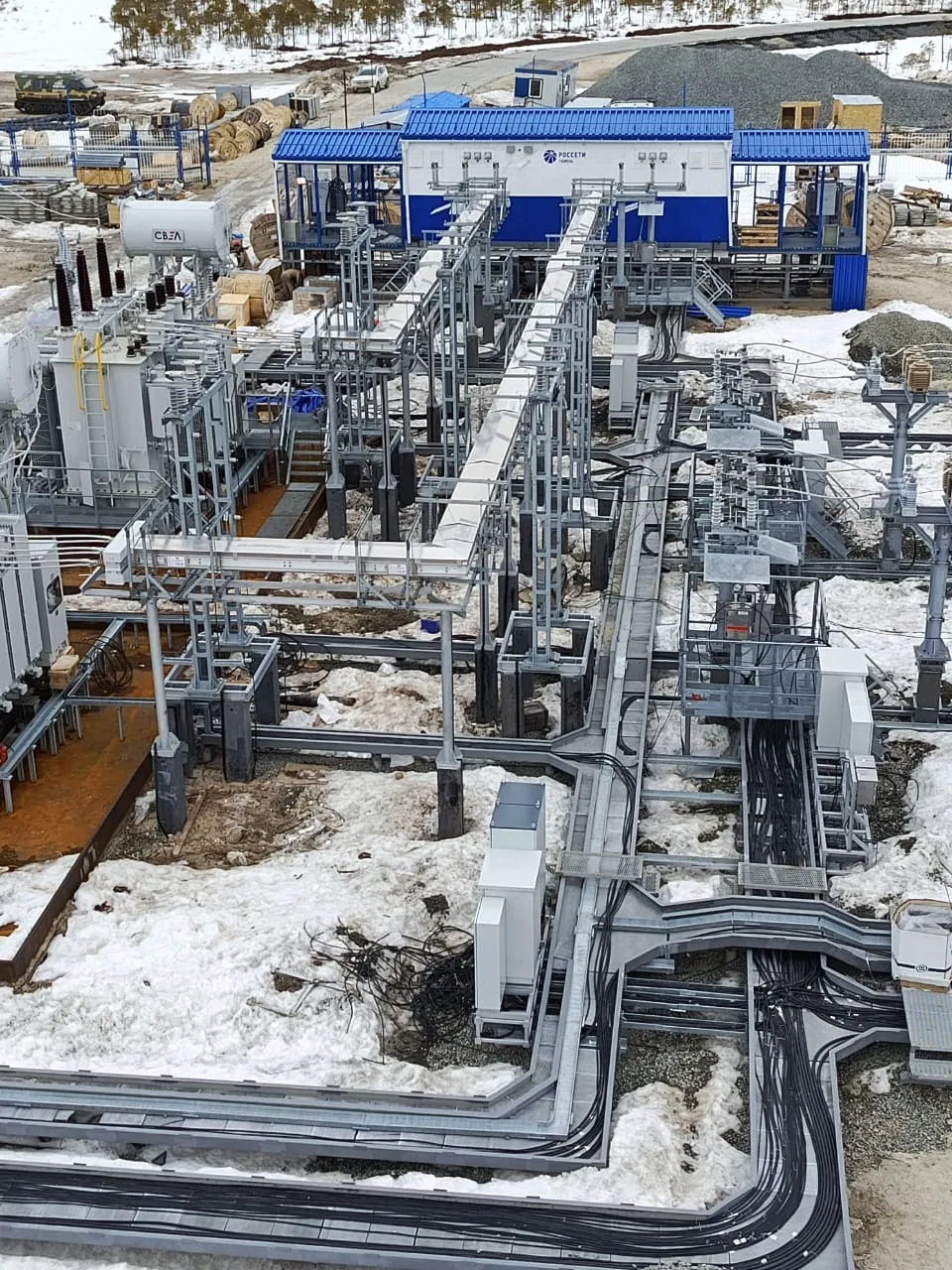

ПС «Московская»

ПС 110/35/6 кВ Московская с ВЛ 110 кВ

Основные характеристики.

Количество и мощность трансформаторов: 2х40 МВА

РУ 110 кВ: ОРУ, «Мостик с выключателями в цепях трансформаторов», № 110-5АН(А)

РУ 35 кВ: ОРУ, «Одна рабочая, секционированная выключателем, система шин», № 35-9

РУ 6 кВ: ЗРУ, «Одна рабочая, секционированная выключателем, система шин», № 6-1

Количество присоединений к РУ подстанции:

ОРУ 110 кВ — 1 двухцепная ВЛ протяженностью 2х2,44 км;

ОРУ 35 кВ — 4 двухцепных ВЛ;

ЗРУ 6 кВ – 8 КЛ 6 кВ, 2 КЛ к ТСН 6/0,4 кВ

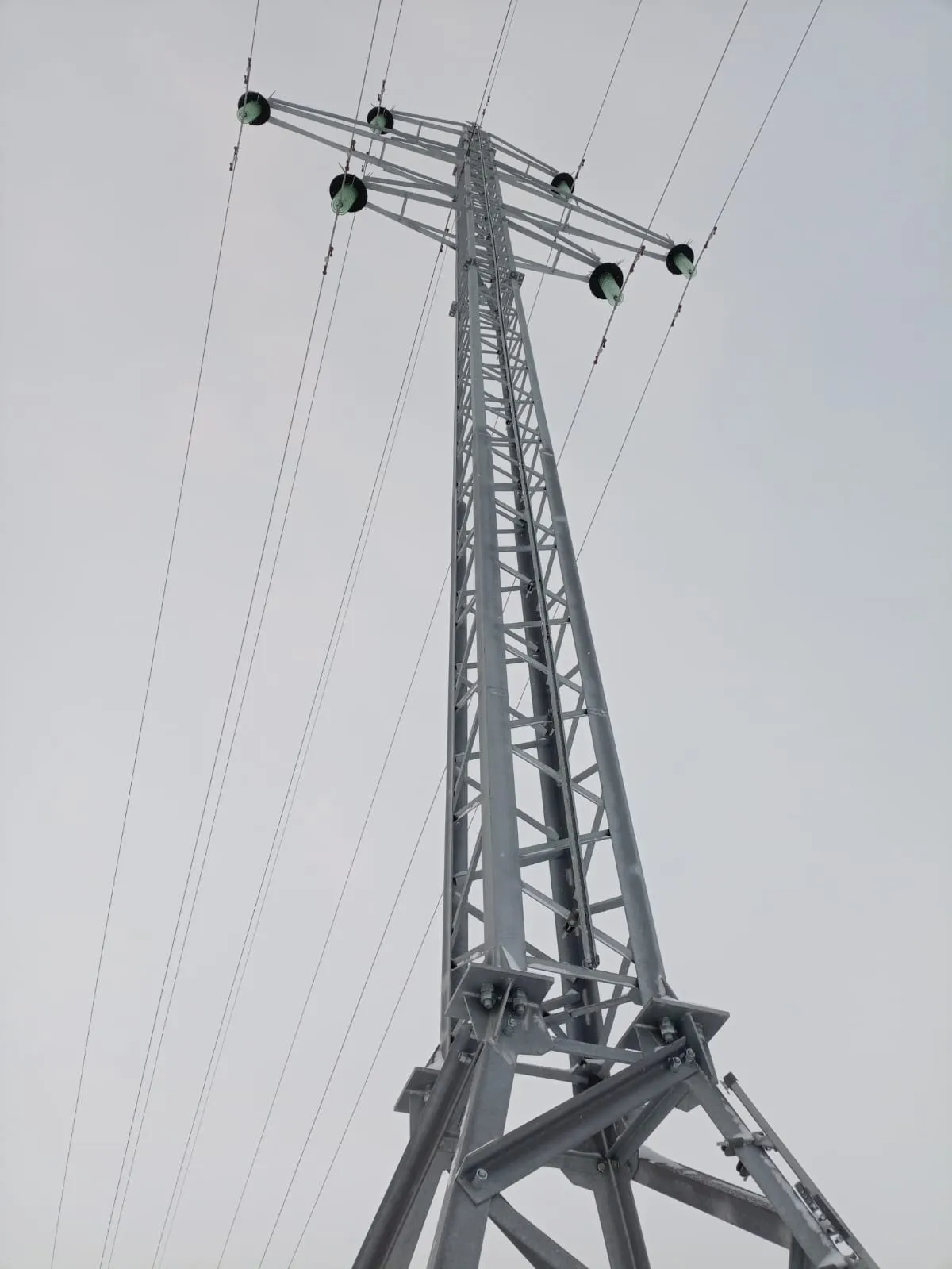

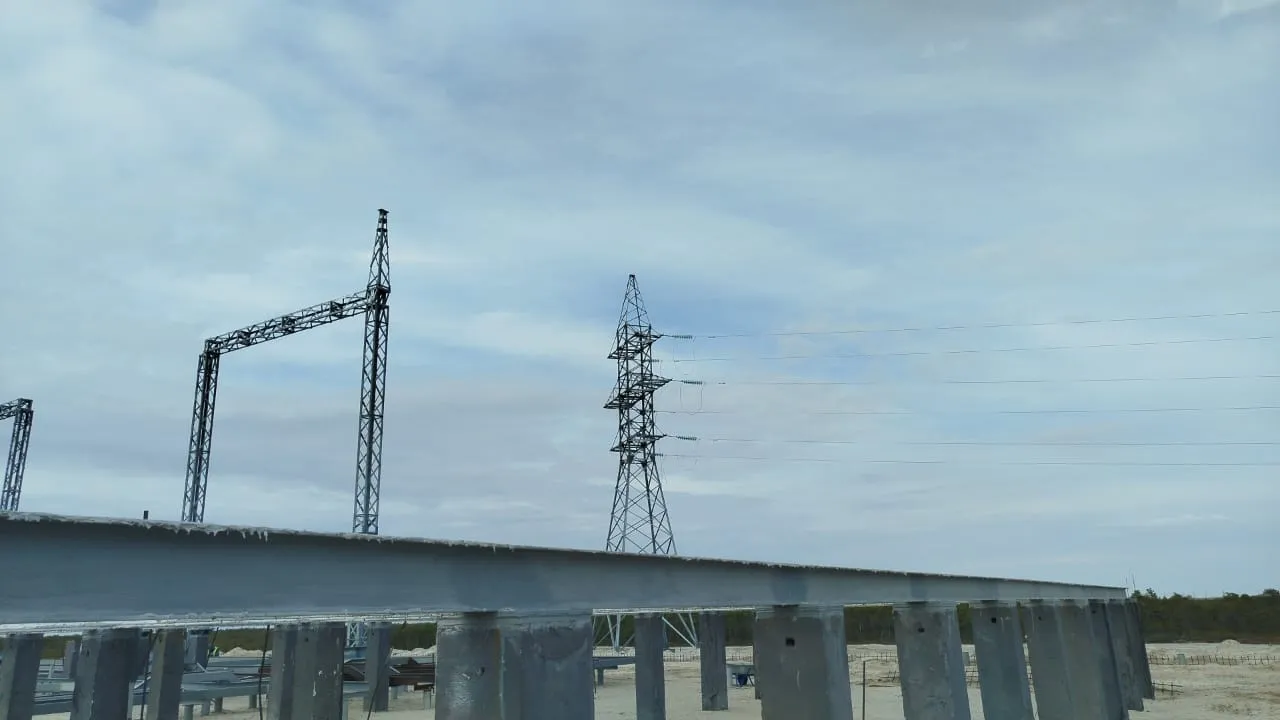

ВЛ 110 кВ: 2 цепная, провод АС 150/34, 2,77 км (2,44 км в двухцепном исполнении, 0,33 км в одноцепном исполнении)

ВОЛС на базе ВОК емкостью 48 волокон.

Основная – 2,55 км — по ВЛ до оптической муфты в месте отпайки;

Резервная – 8,62 км – в ОКГТ до ПС 110/35/6 кВ «Чупальская».

Заказчик: АО «Россети Тюмень» Нефтеюганские электрические сети»

Месторасположение: Тюменская область, Ханты-Мансийский автономный округ — Югра

Сроки производства работ: март 2024 г. — июнь 2025 г.

Виды работ:

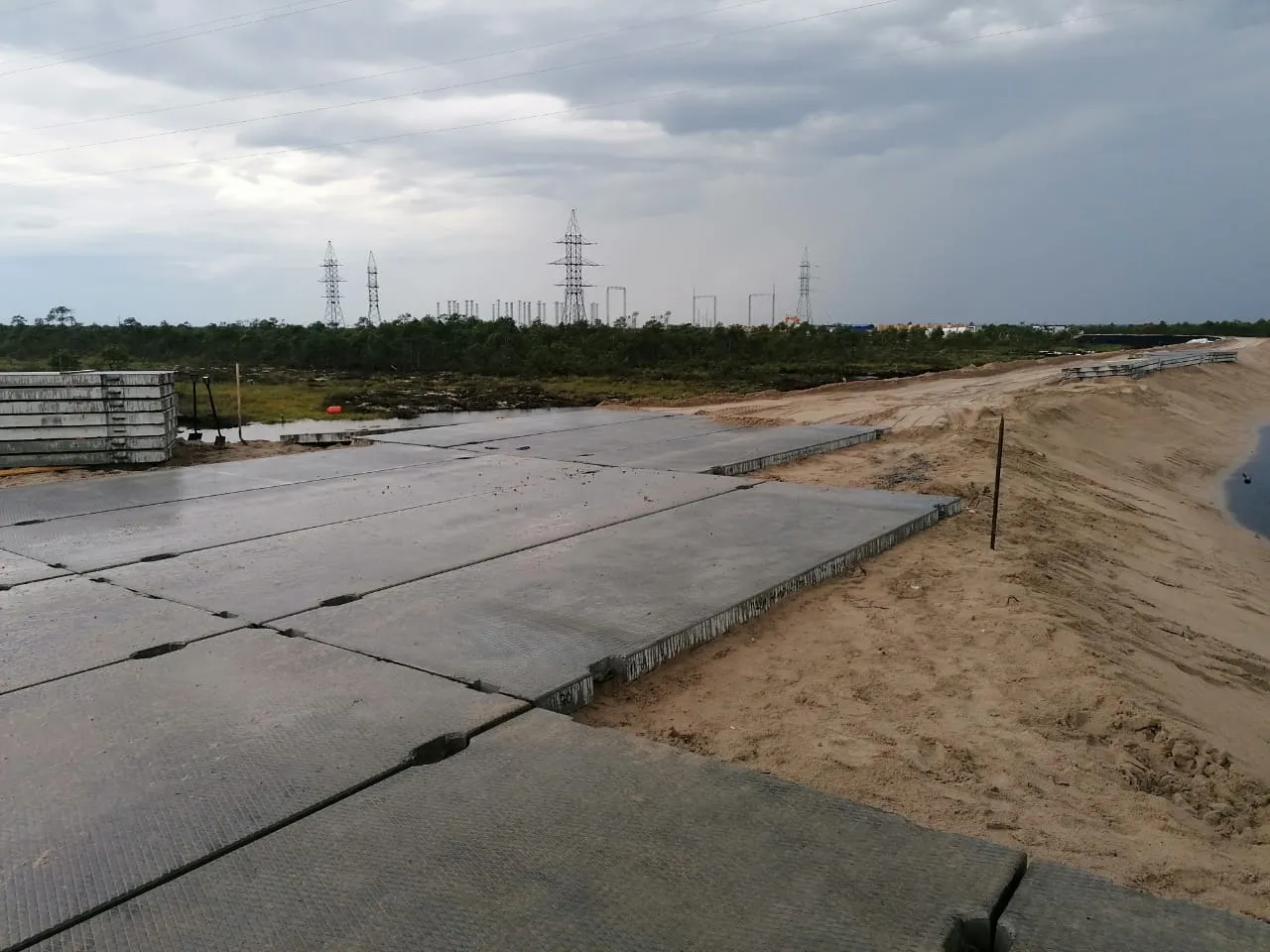

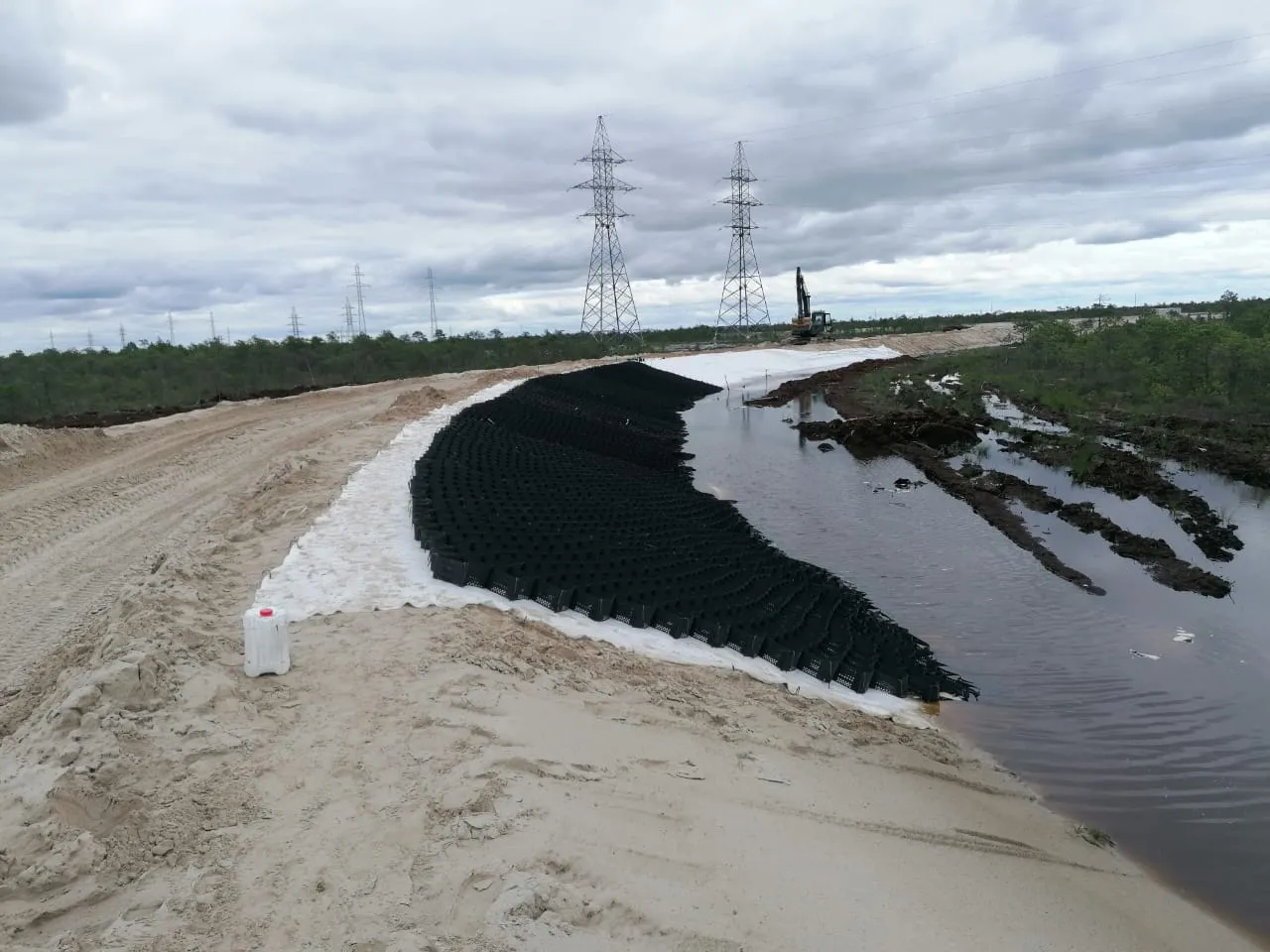

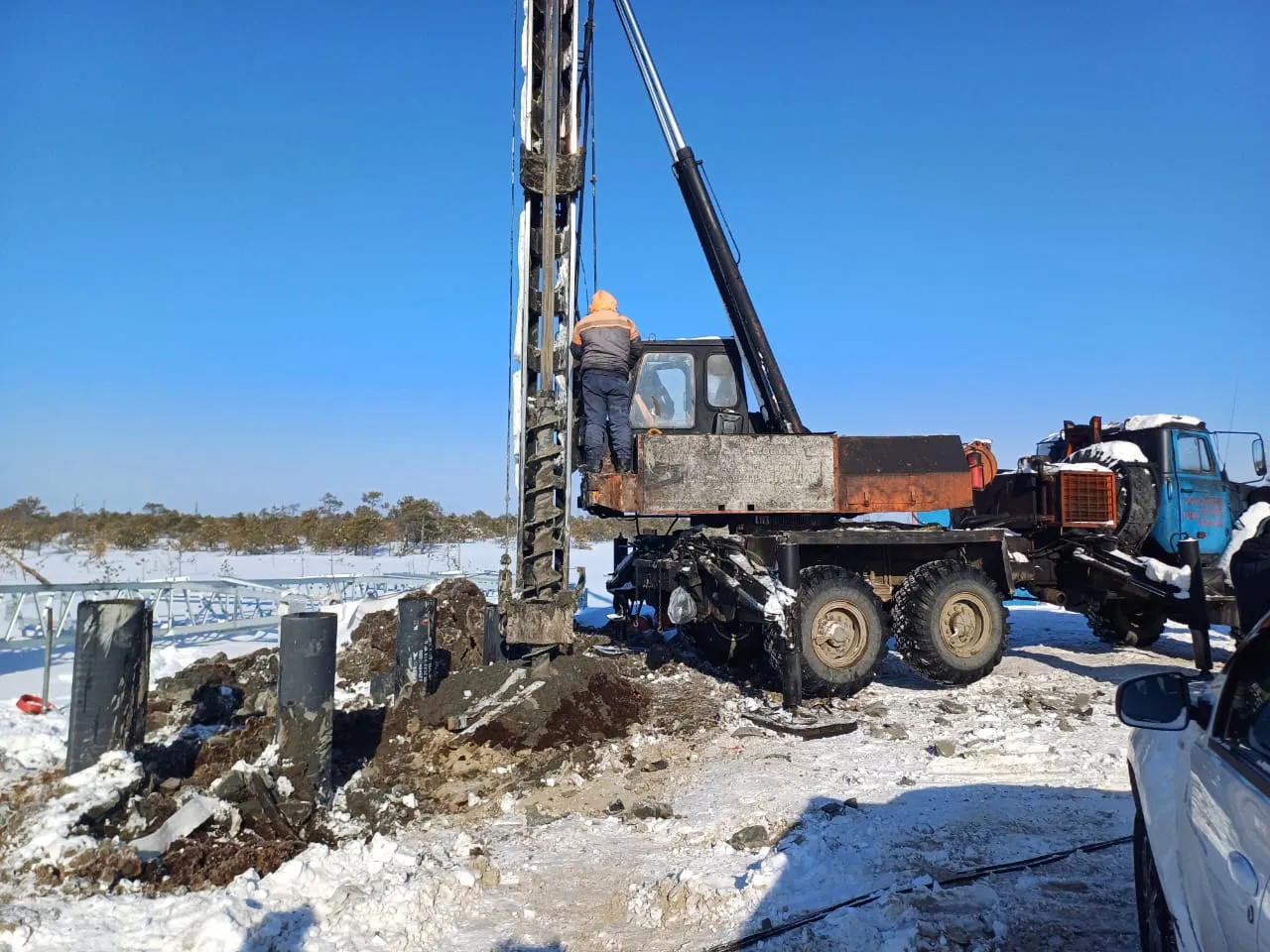

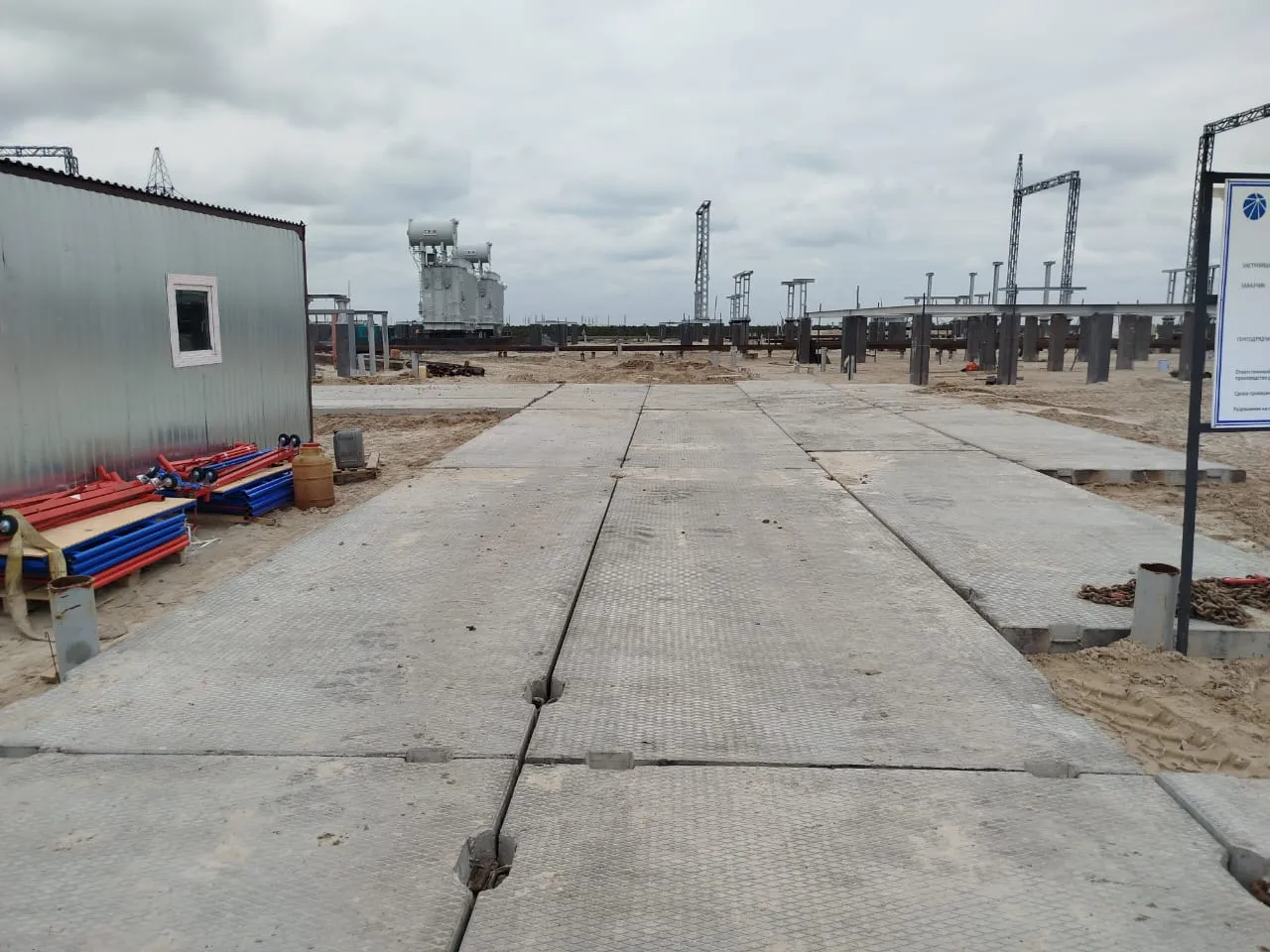

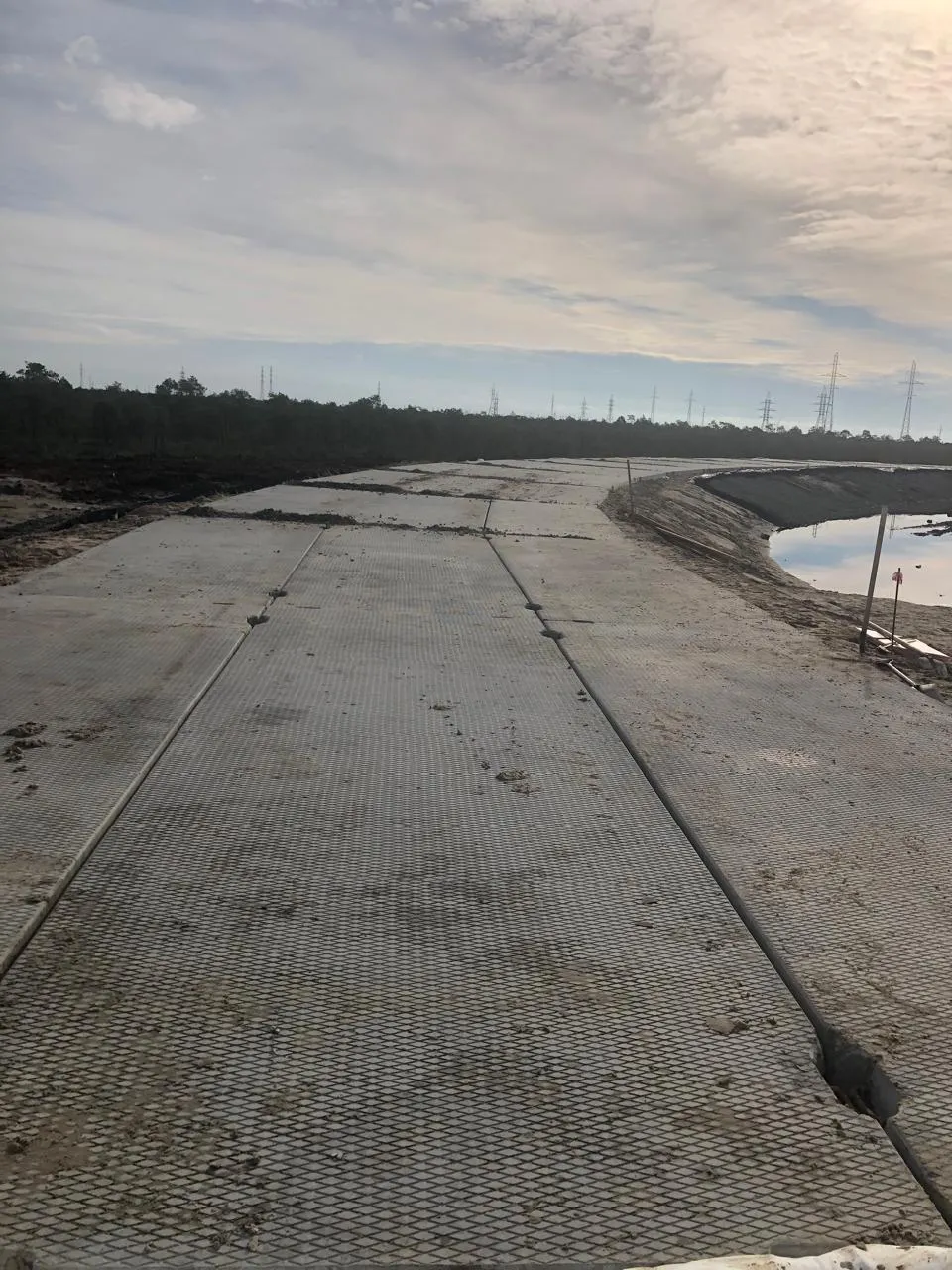

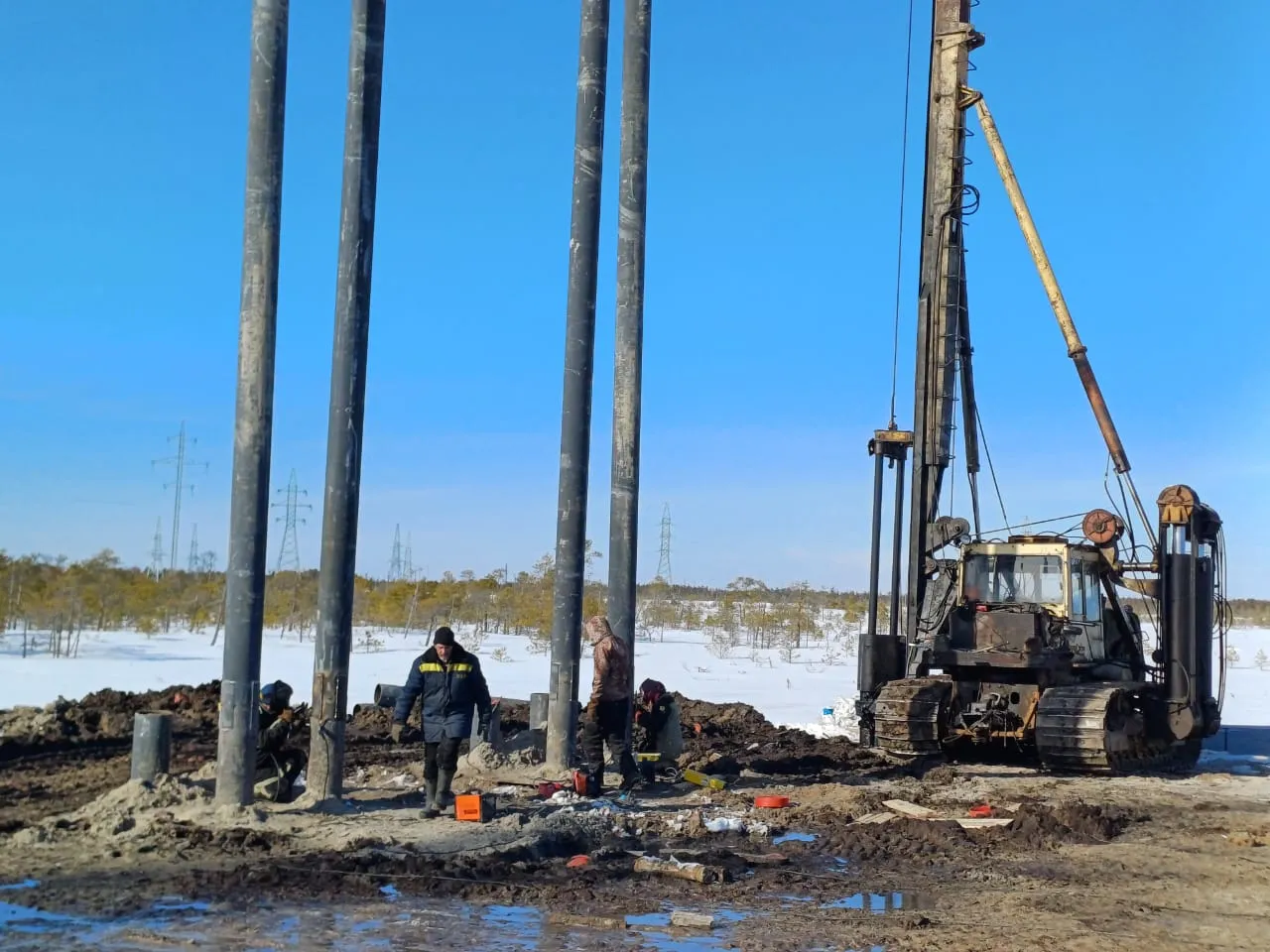

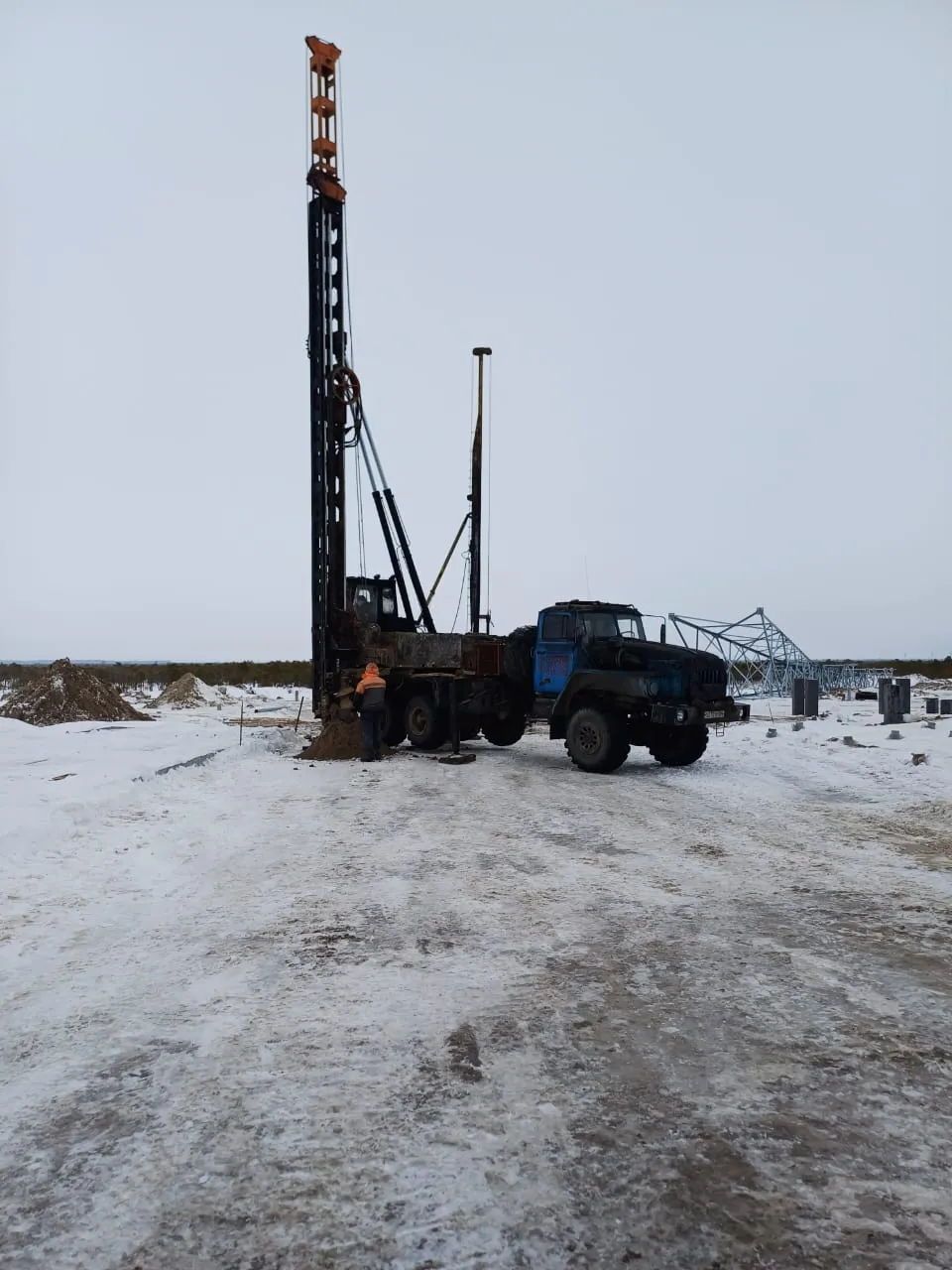

• подготовительные работы участка

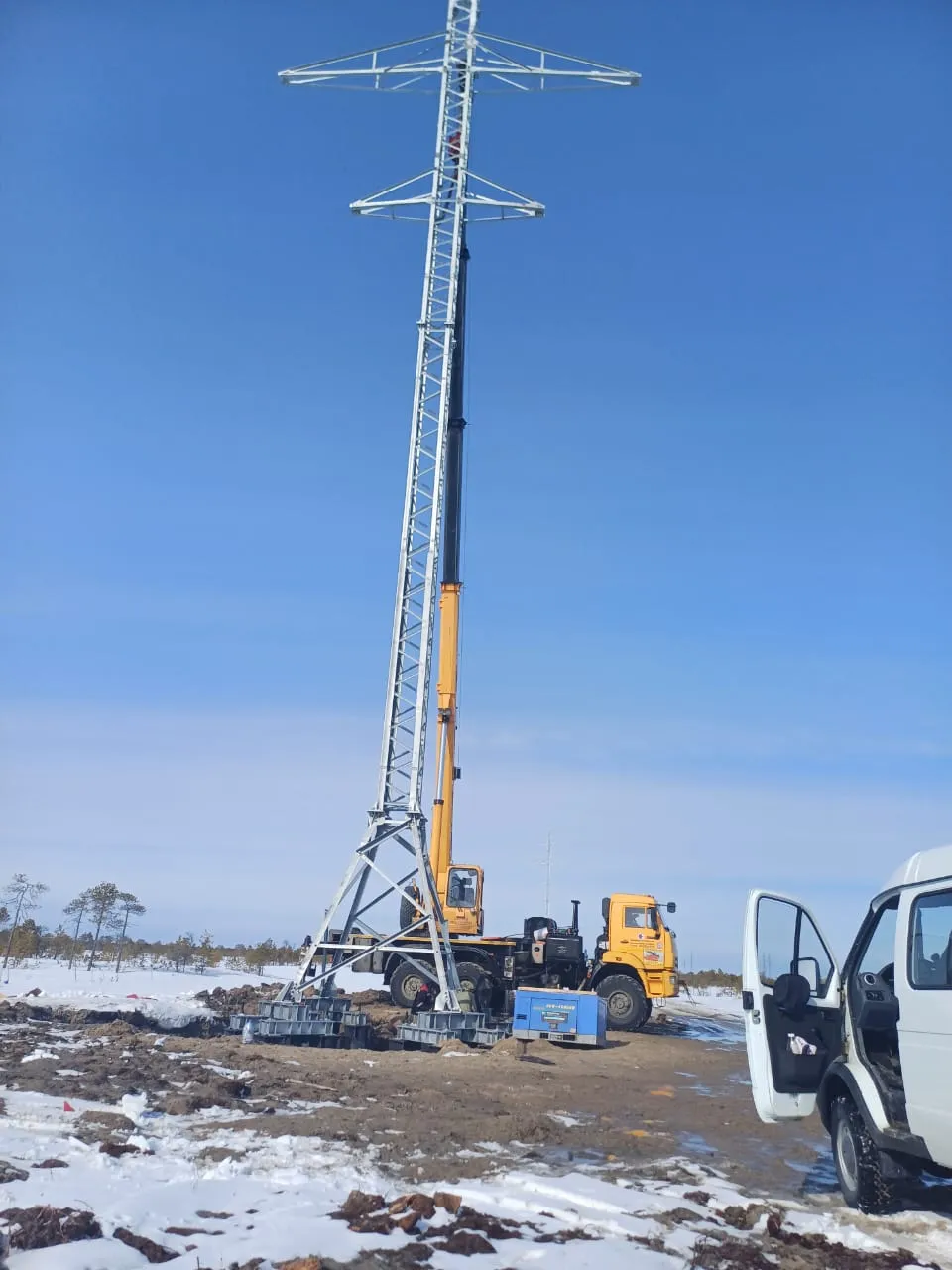

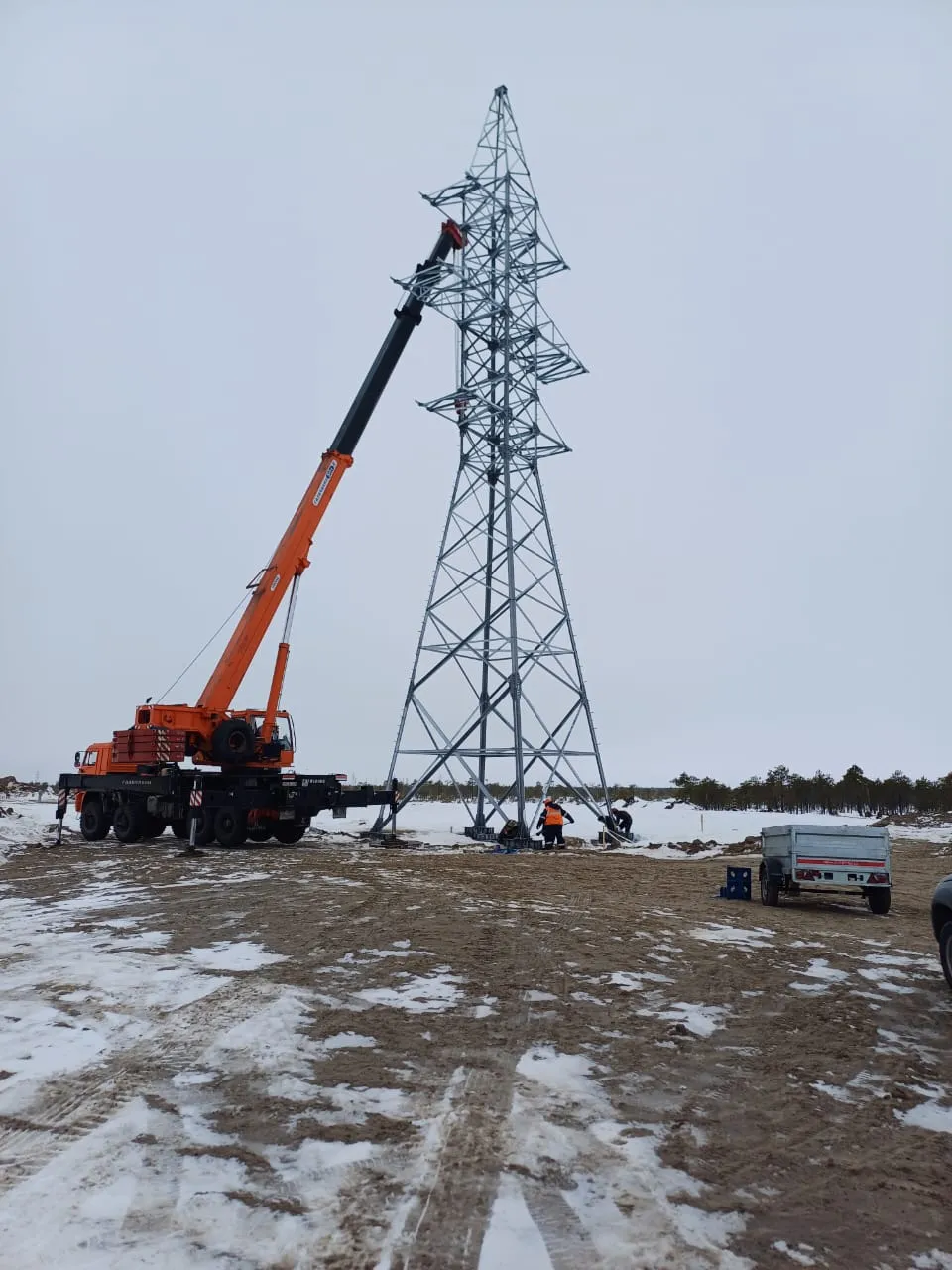

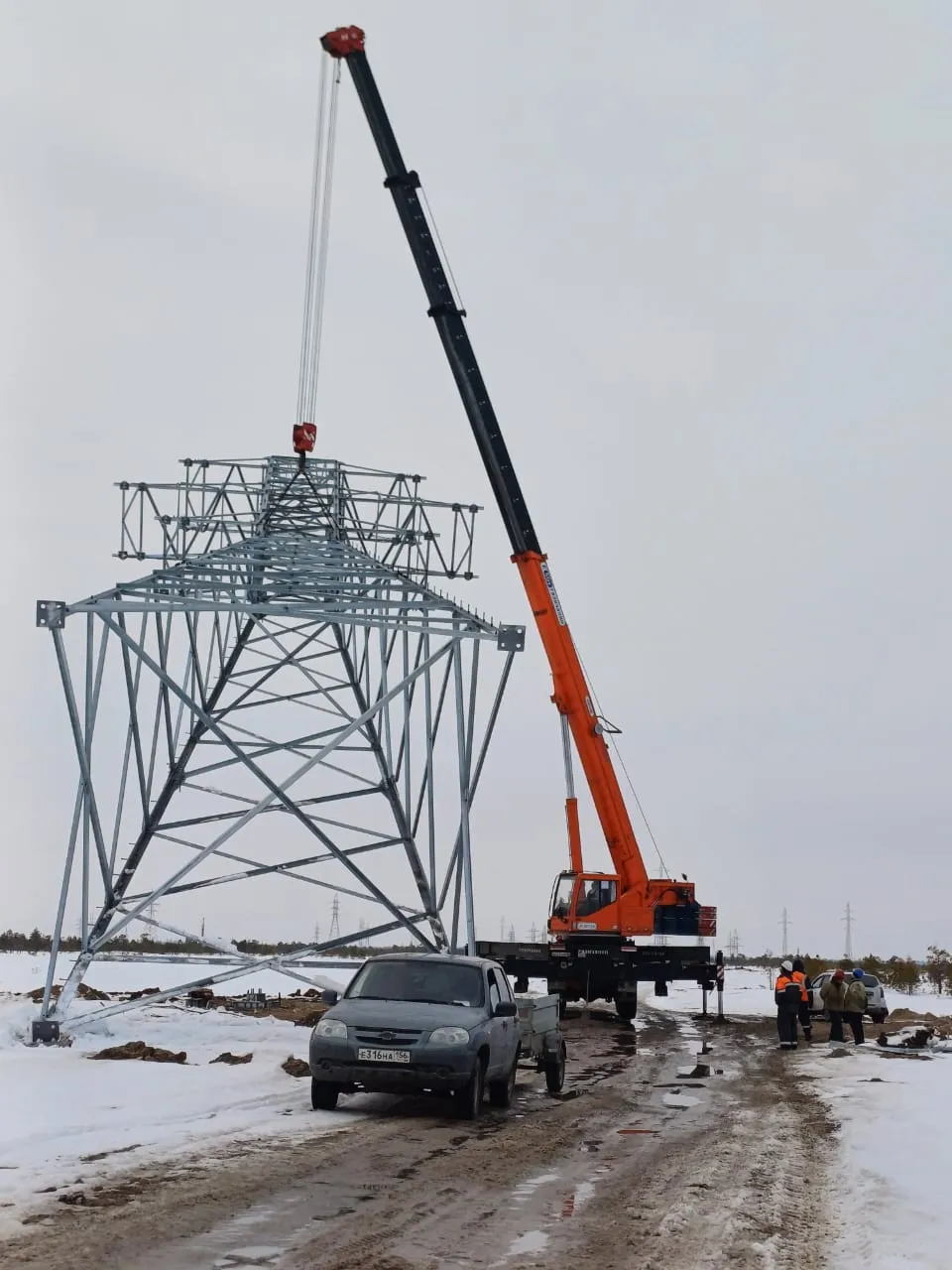

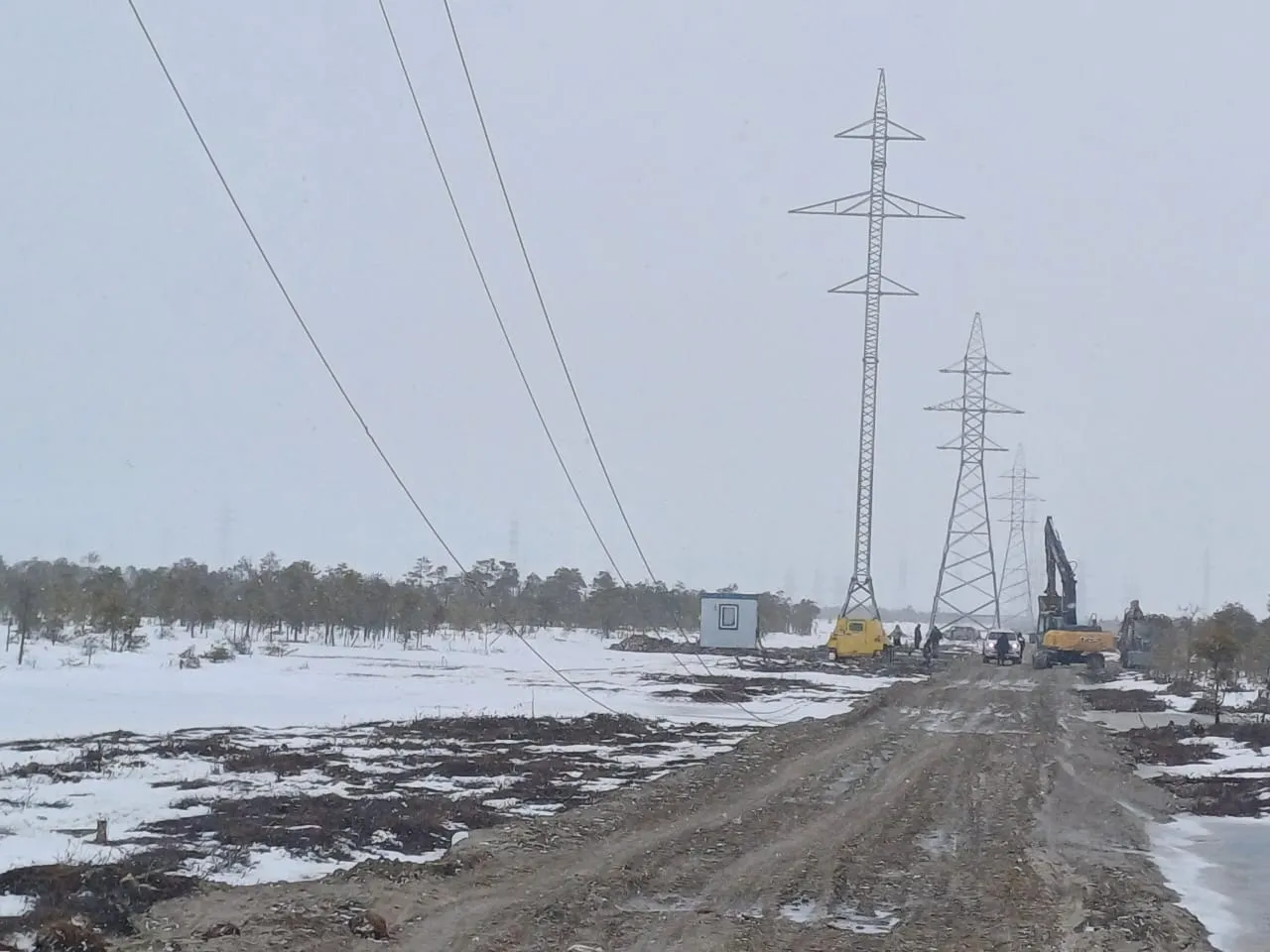

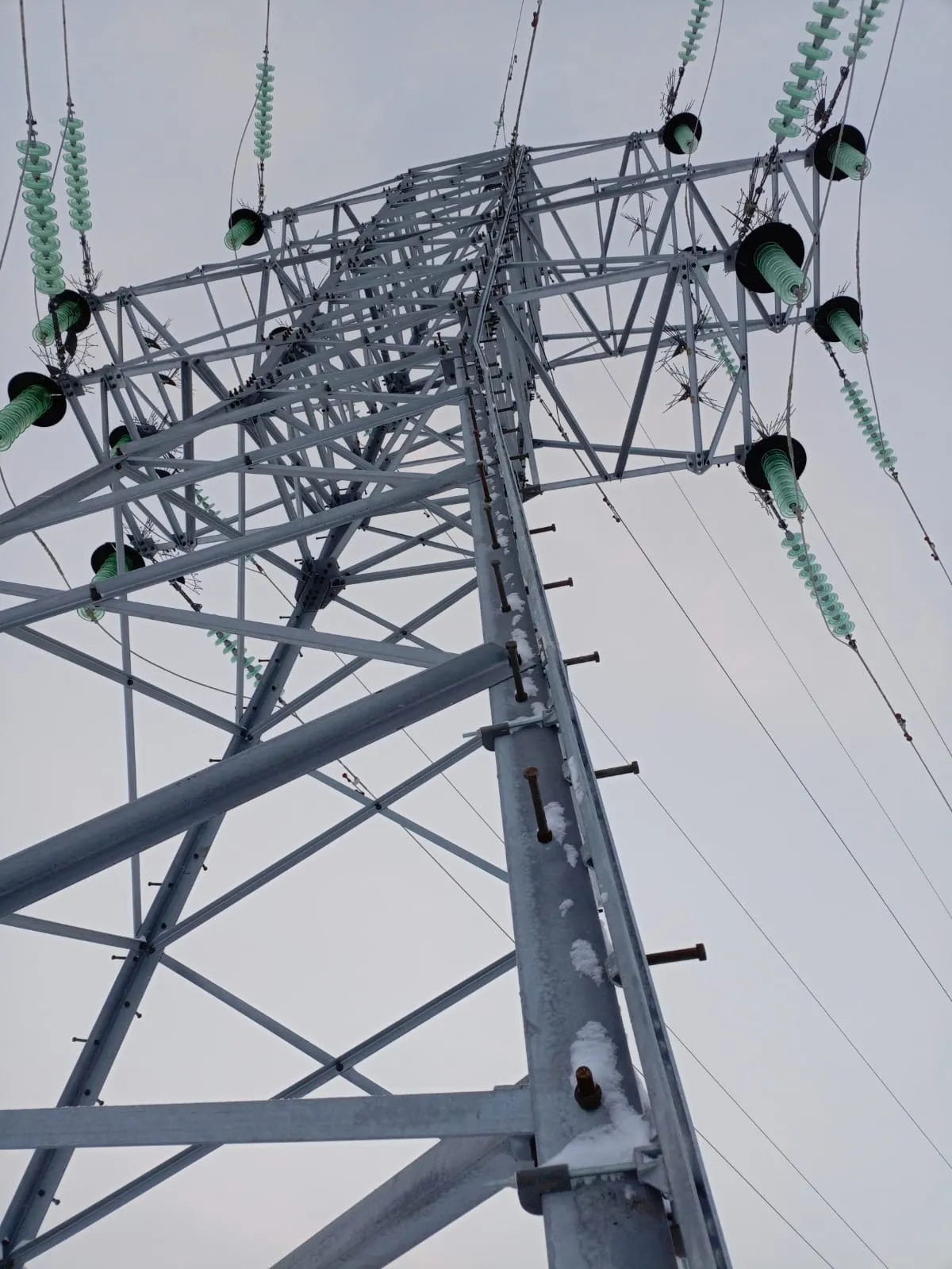

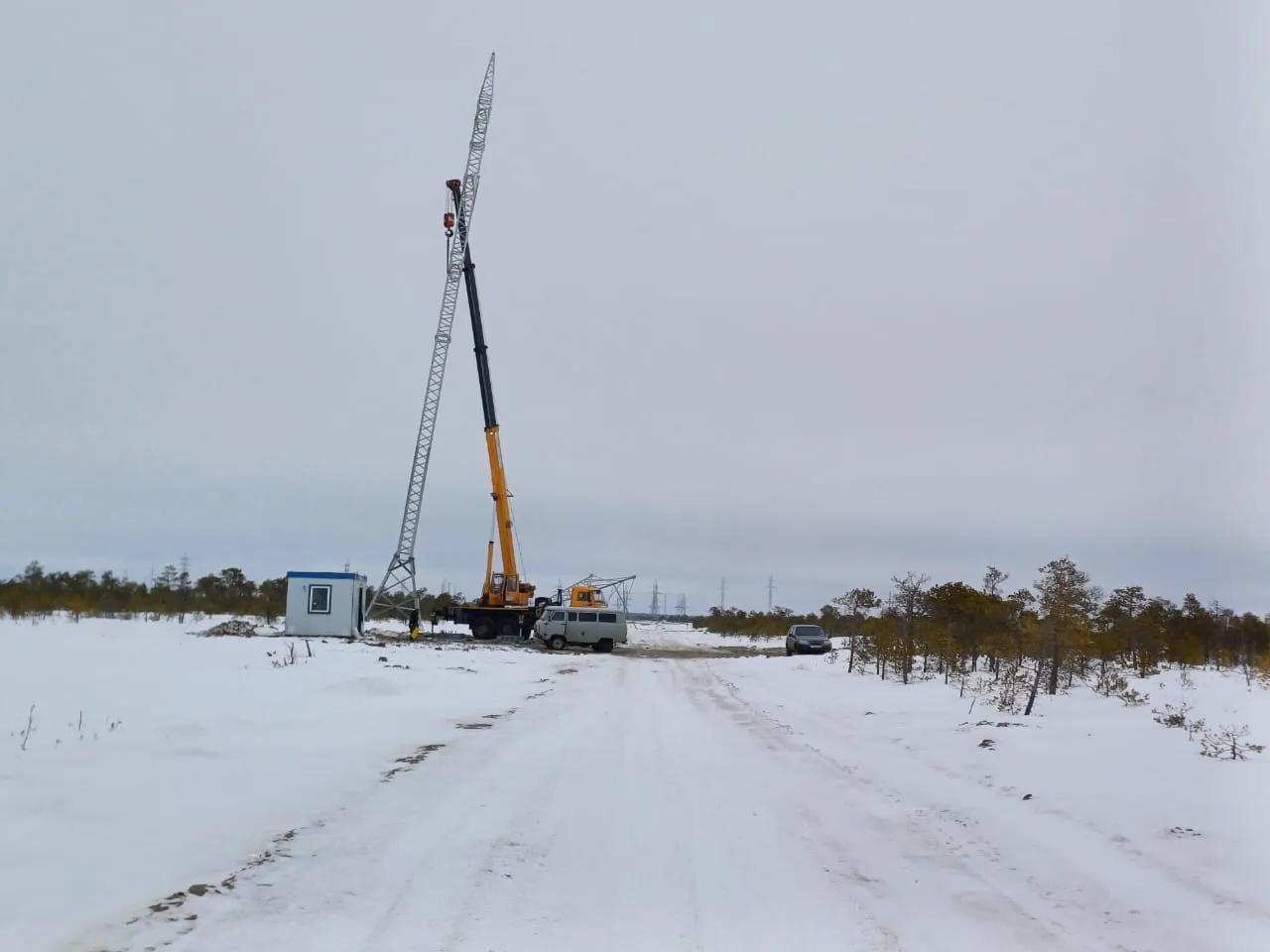

• строительство ВЛ 110 кВ

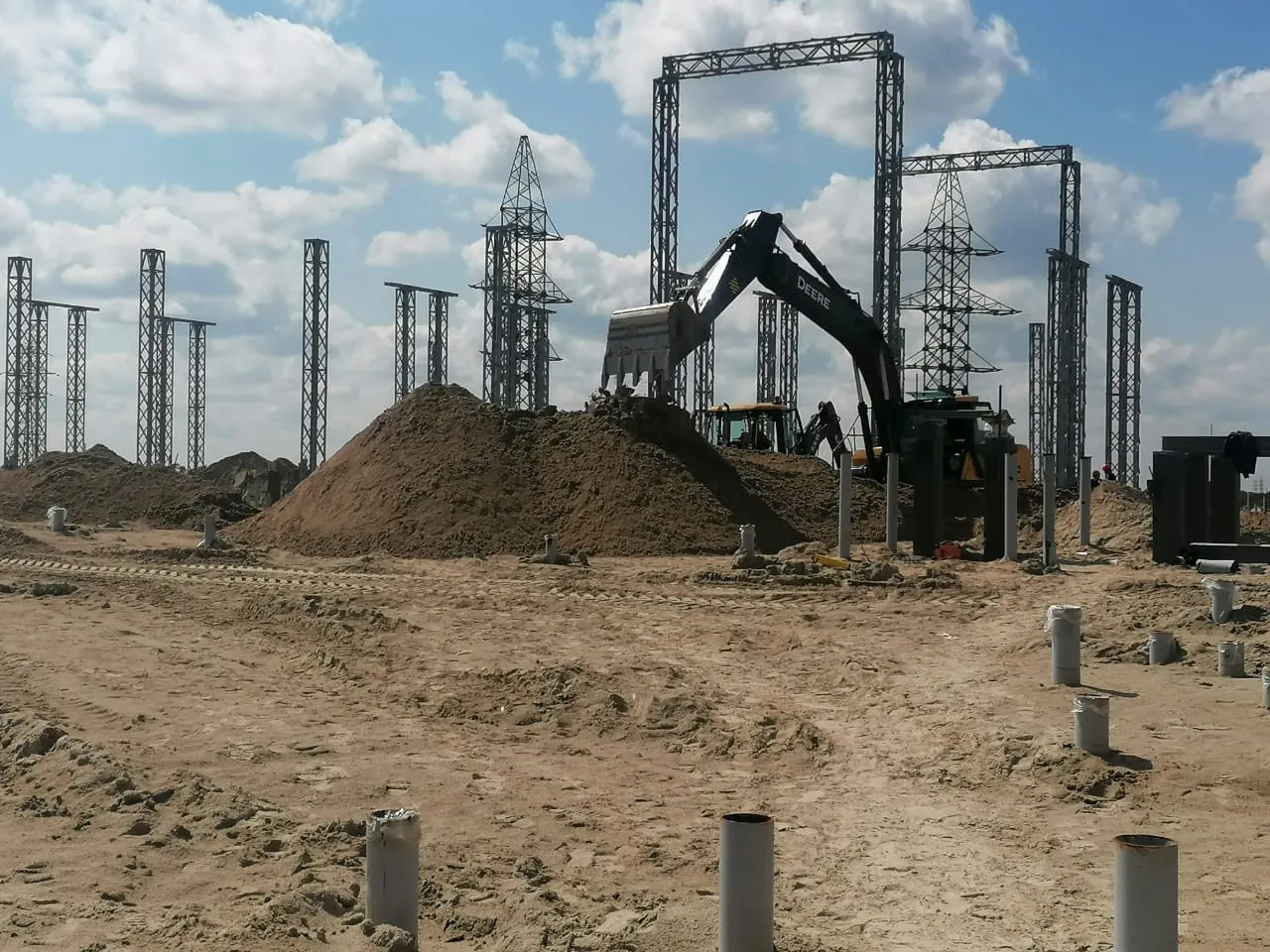

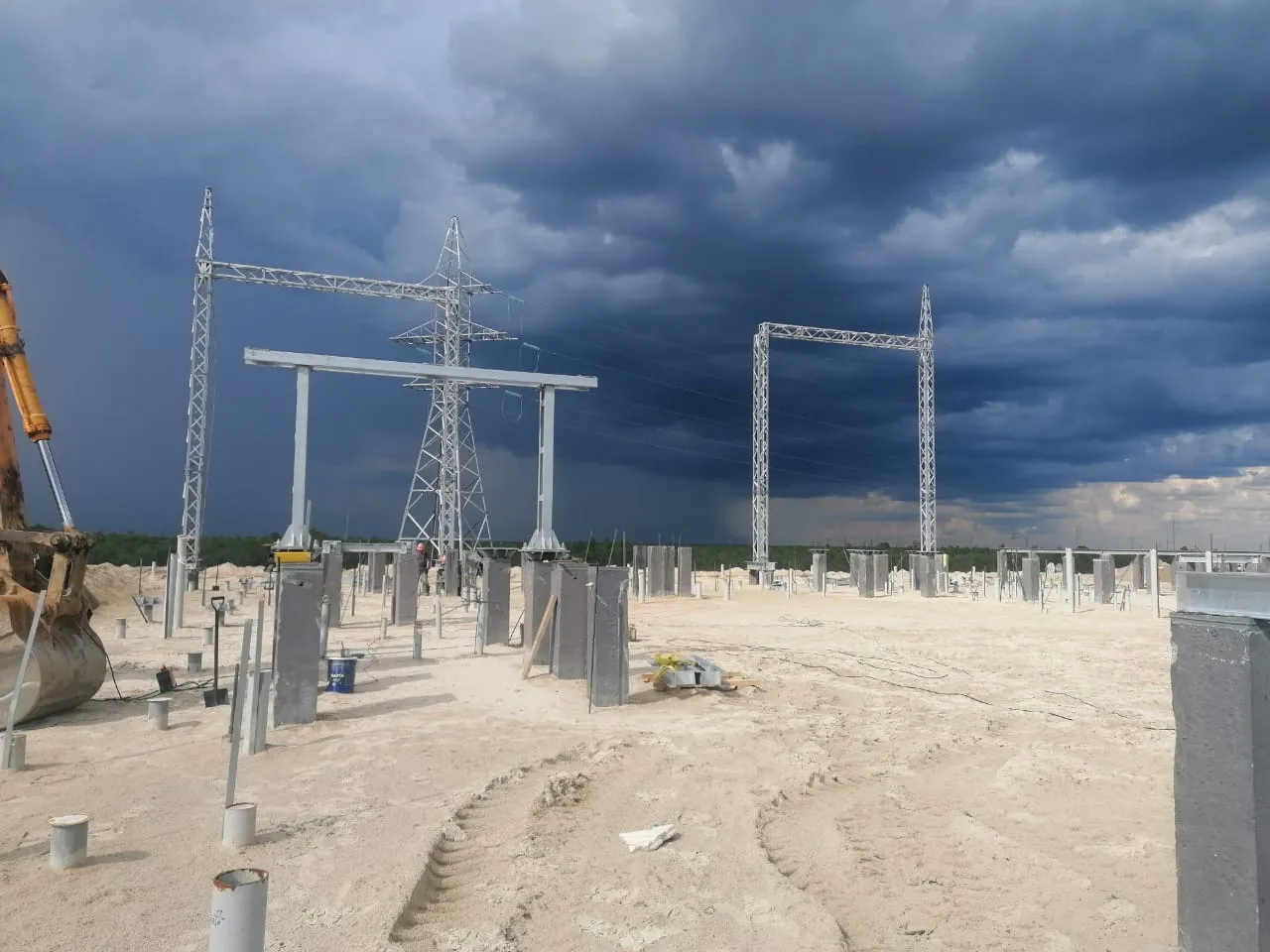

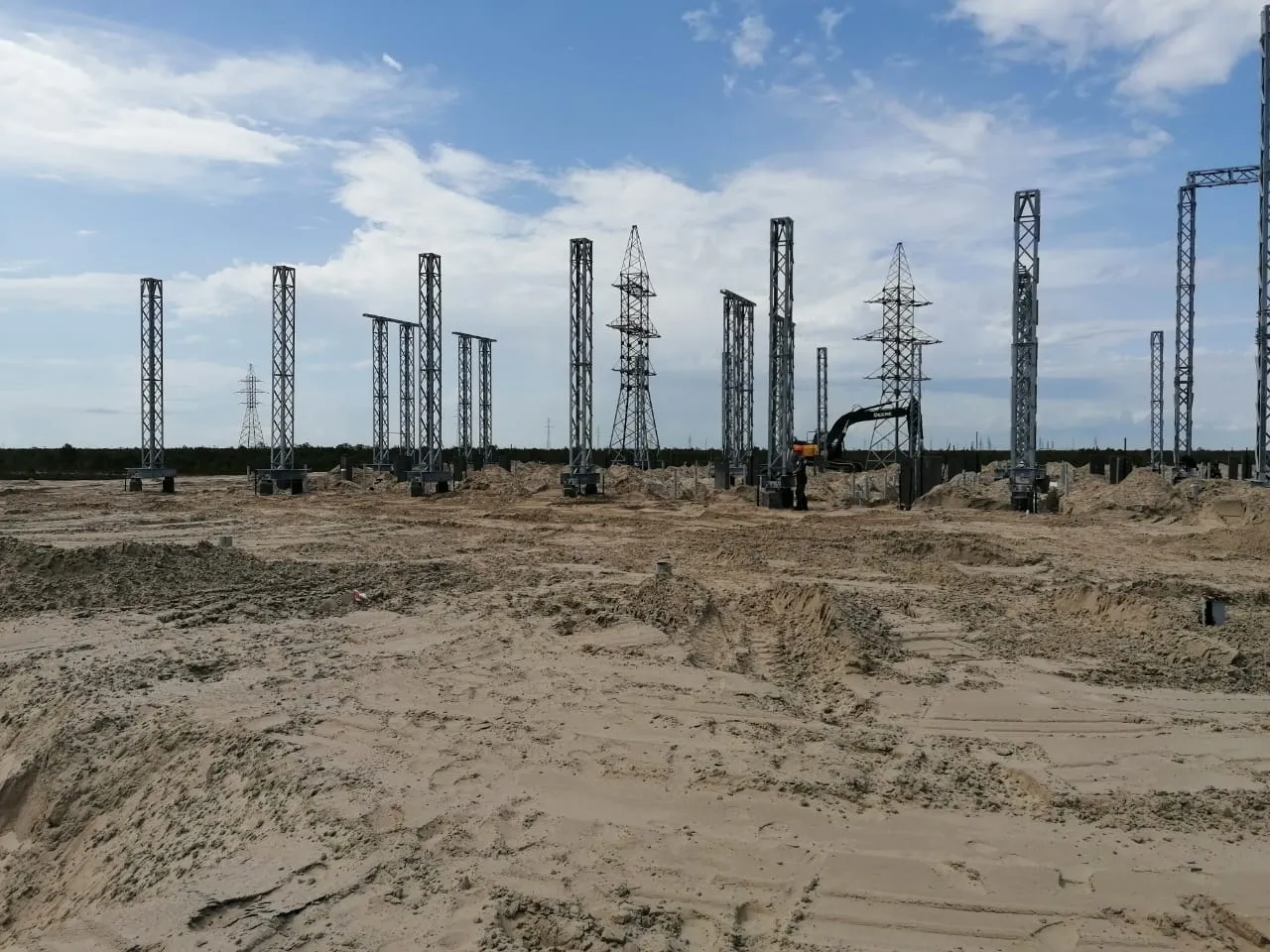

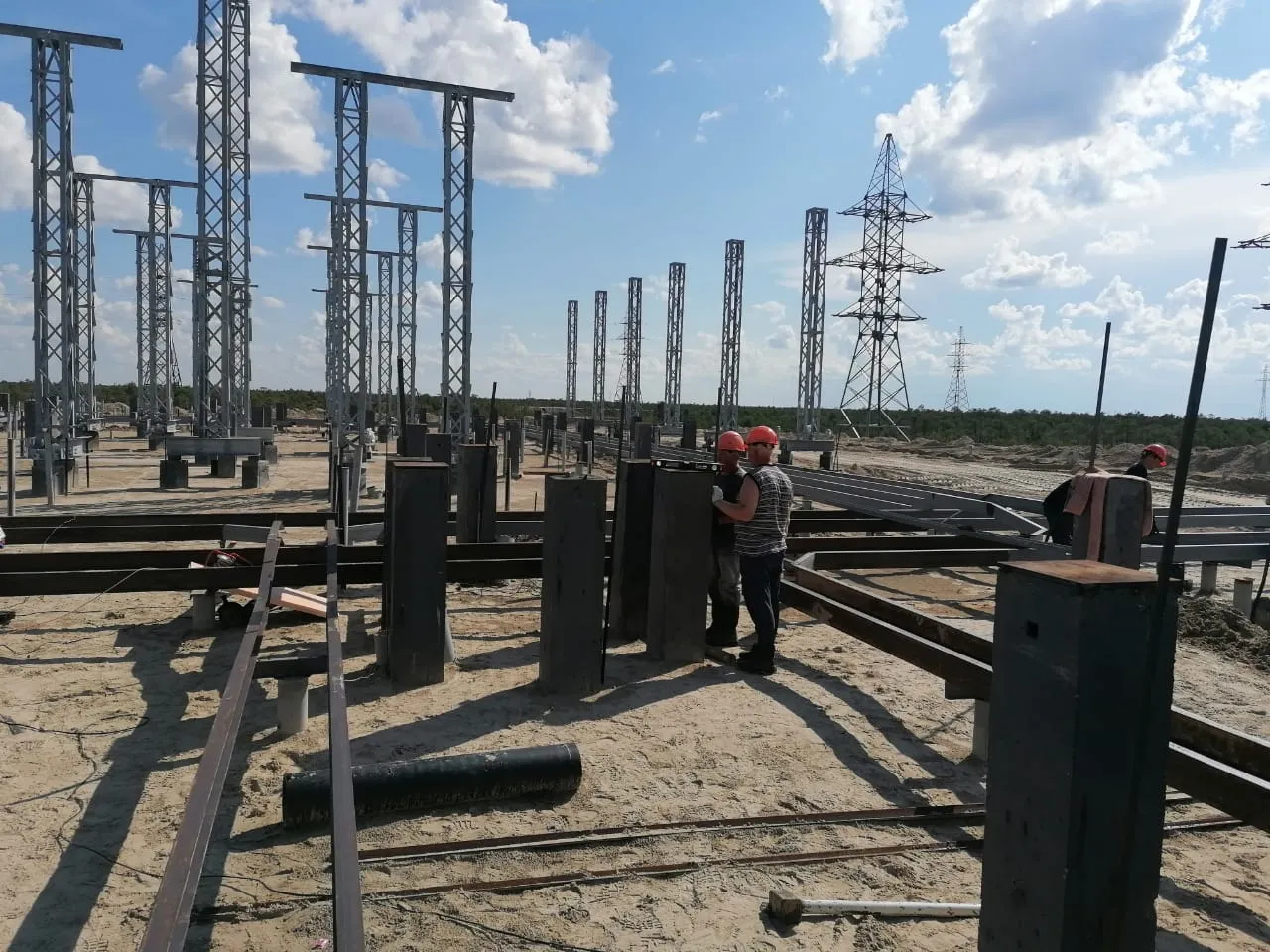

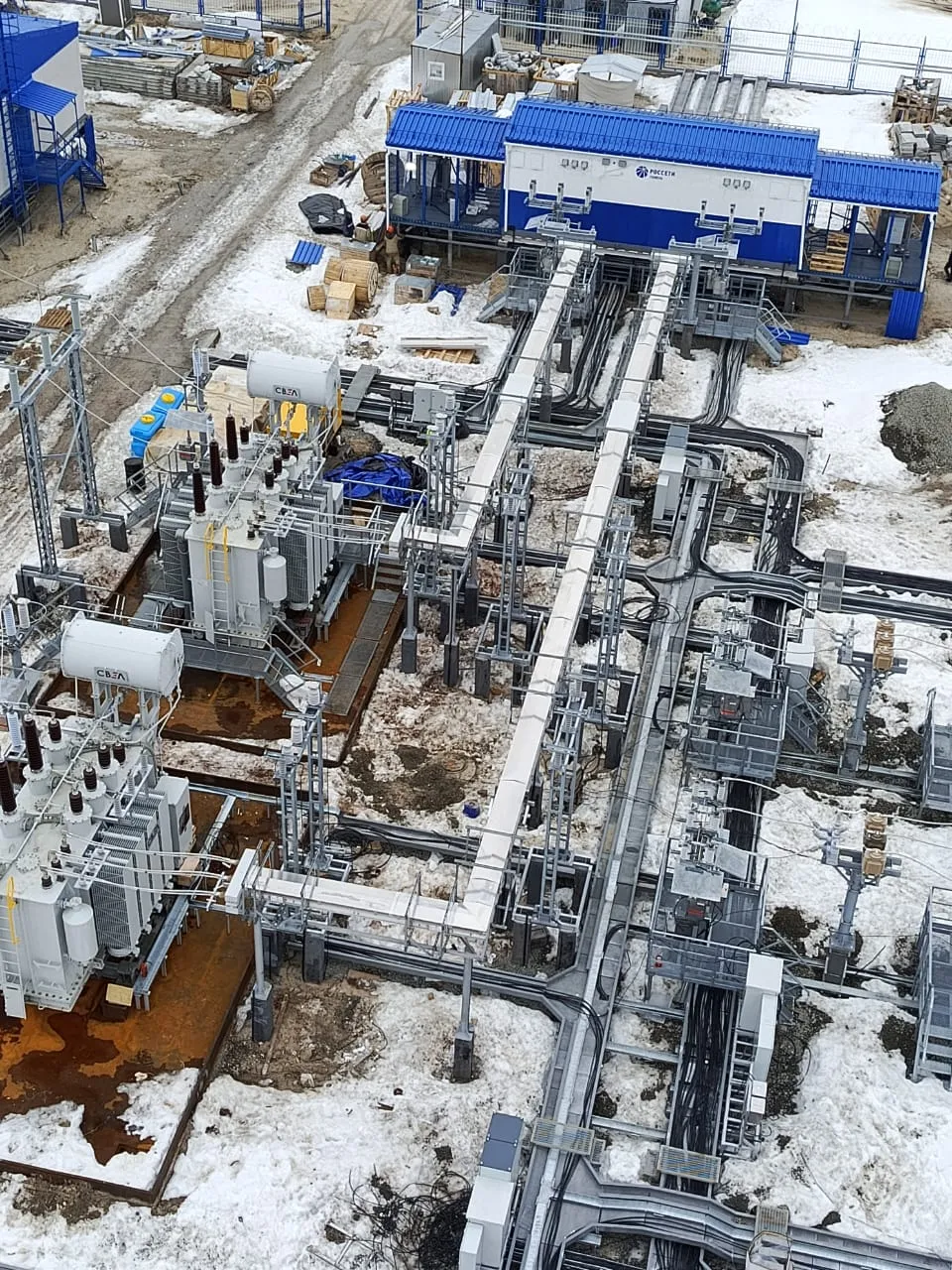

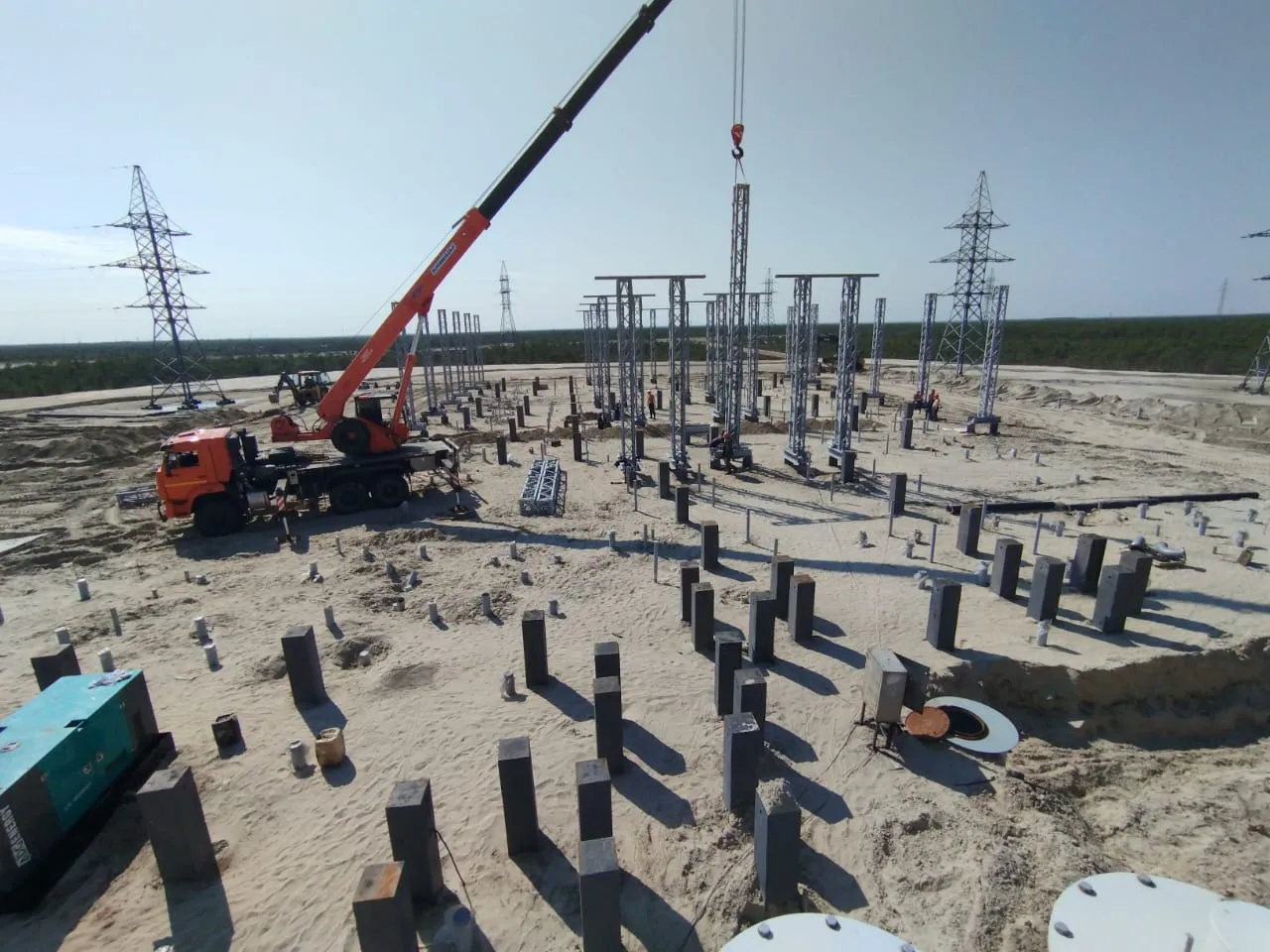

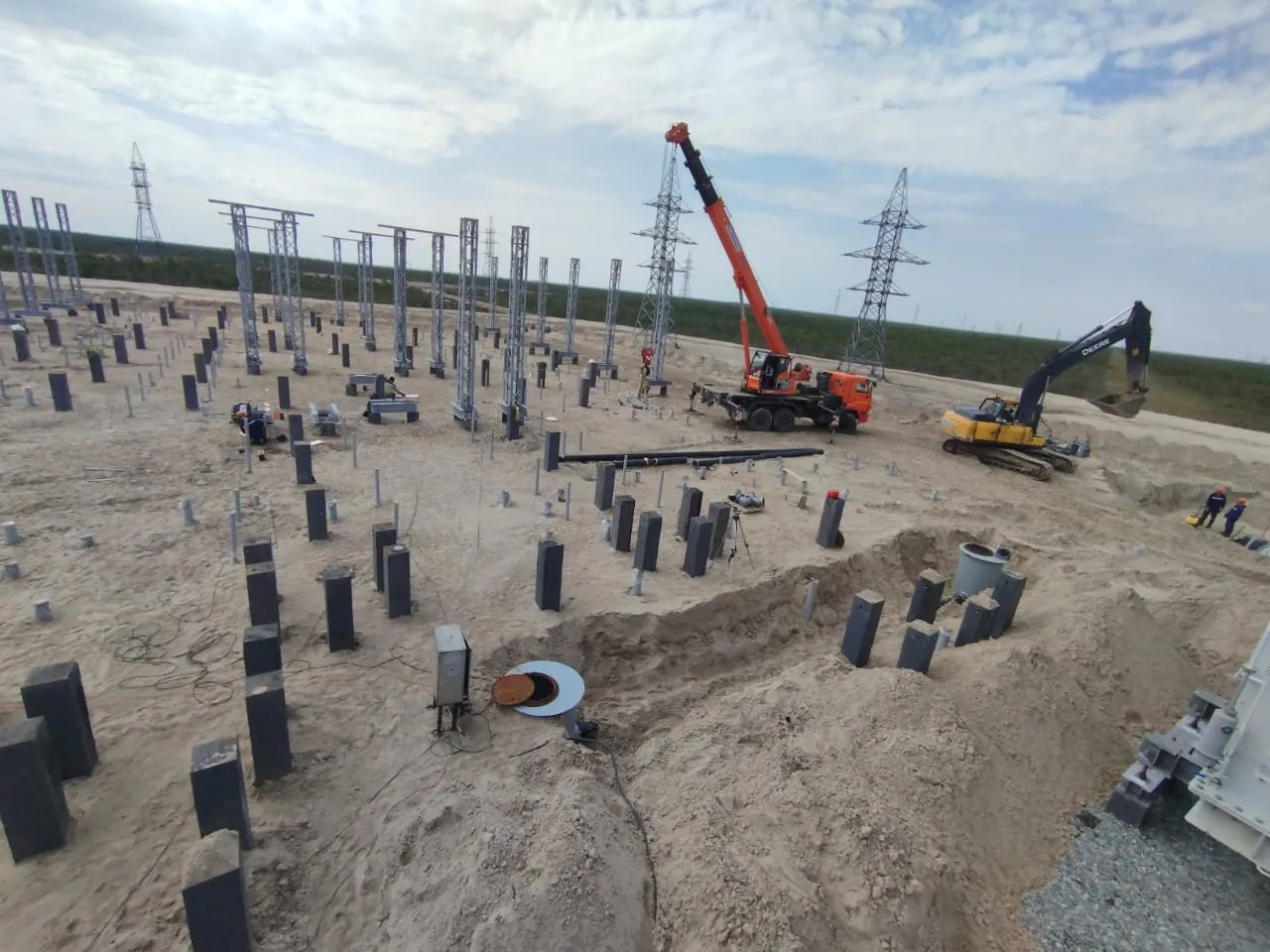

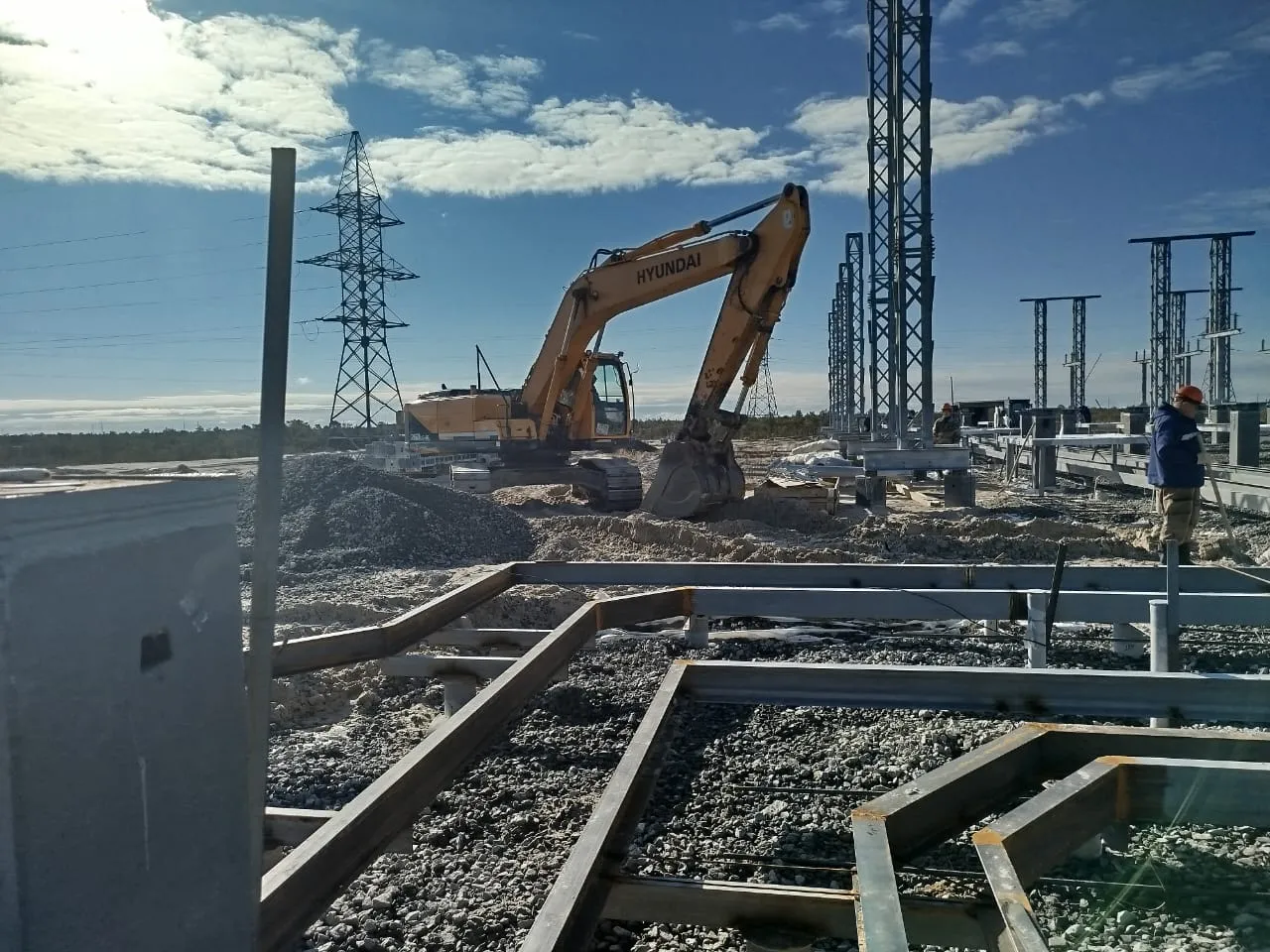

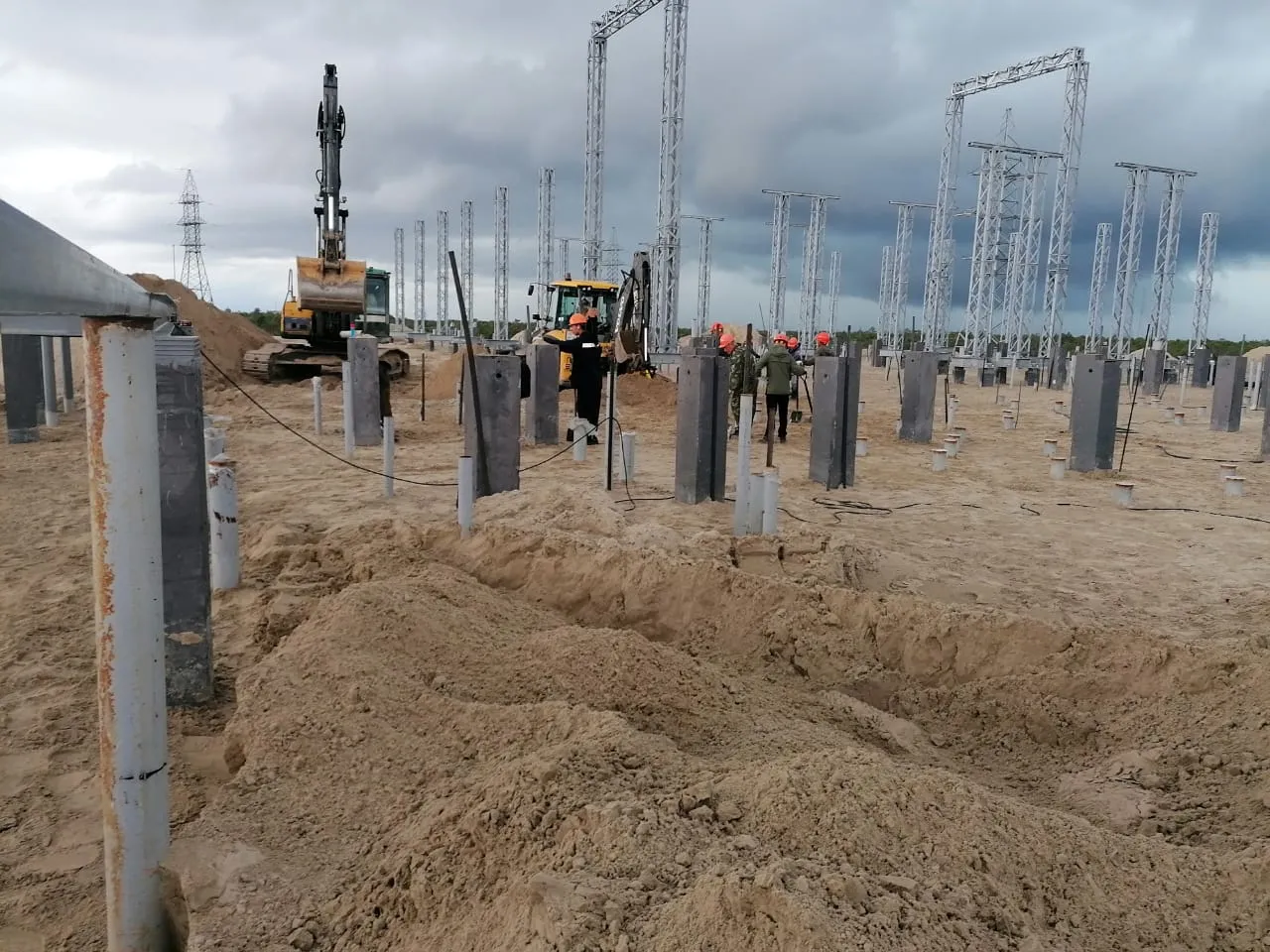

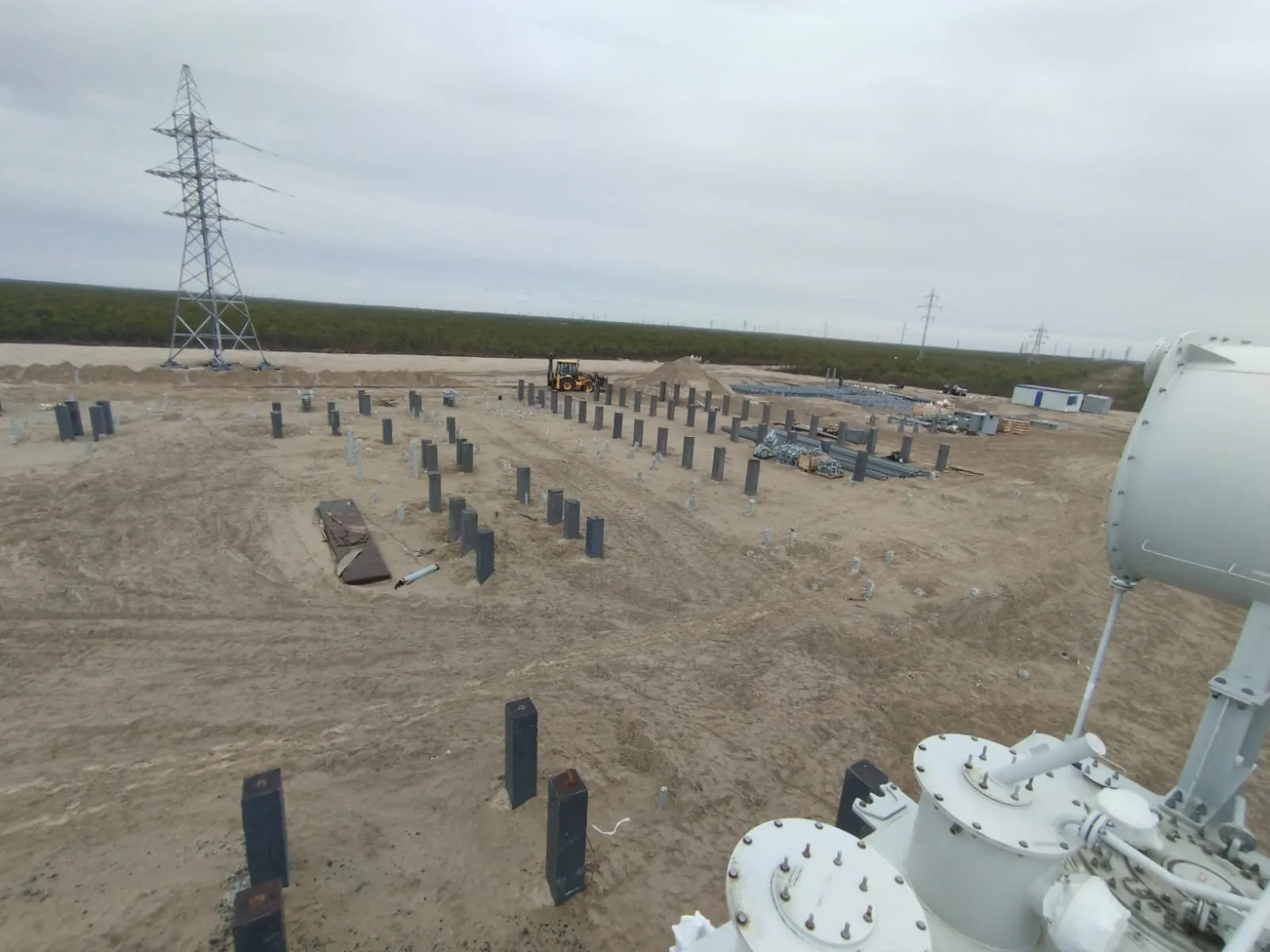

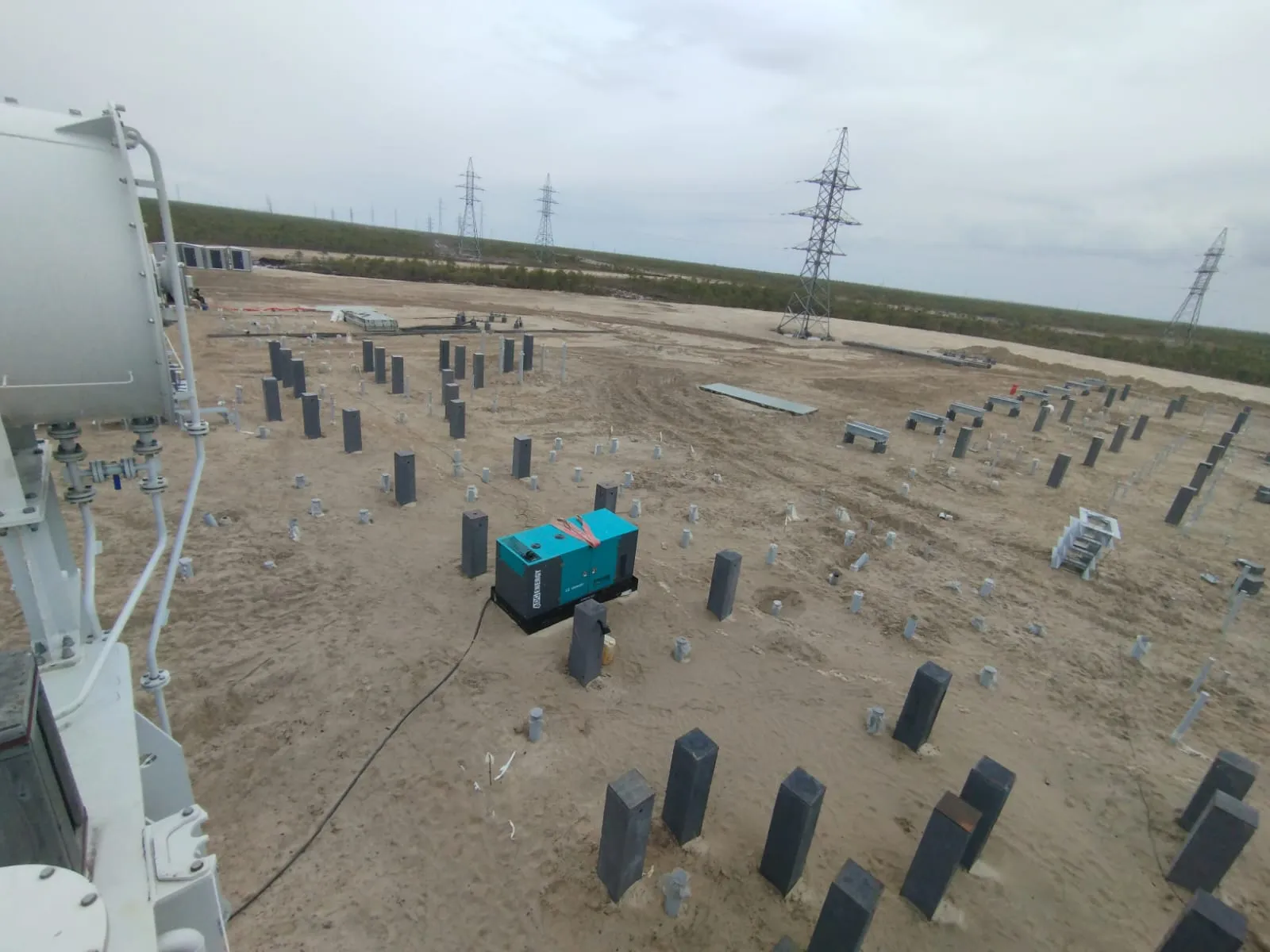

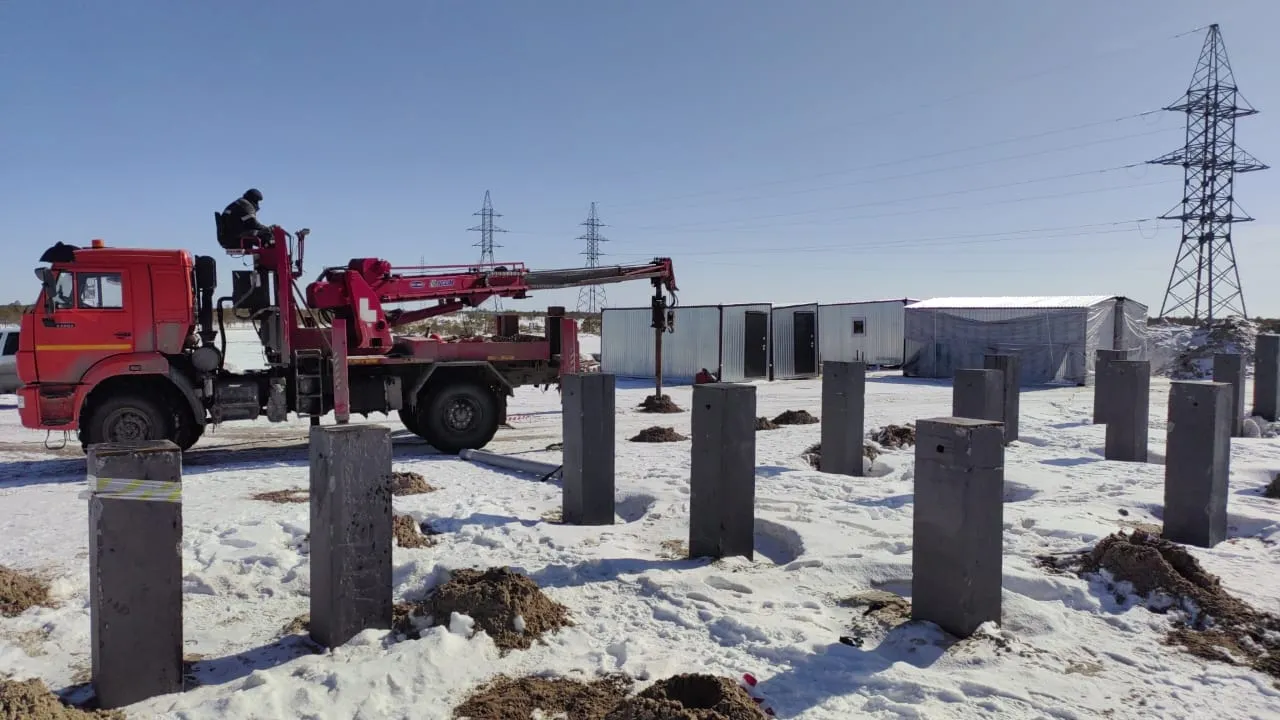

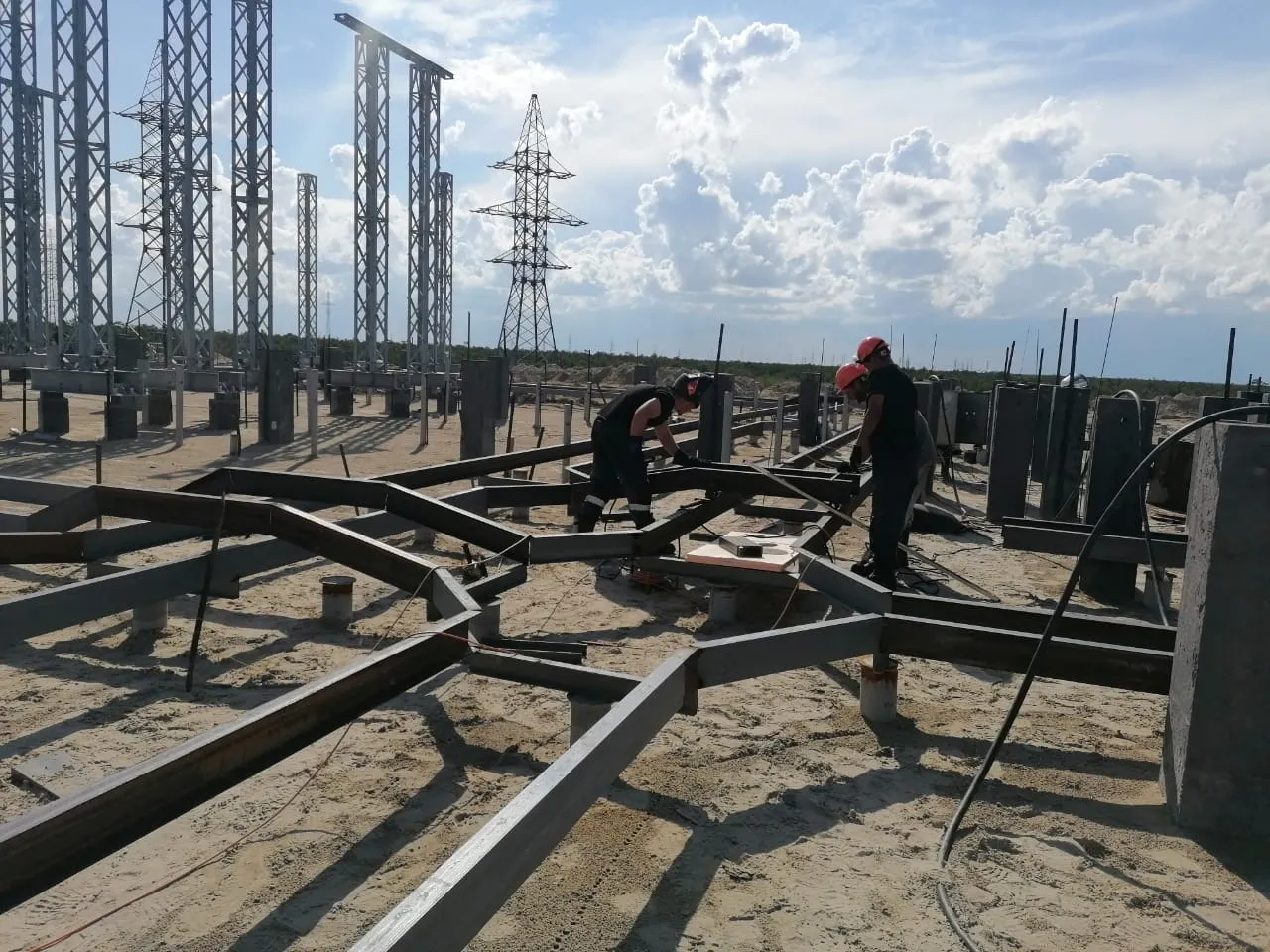

• строительство конструкционной части подстанции

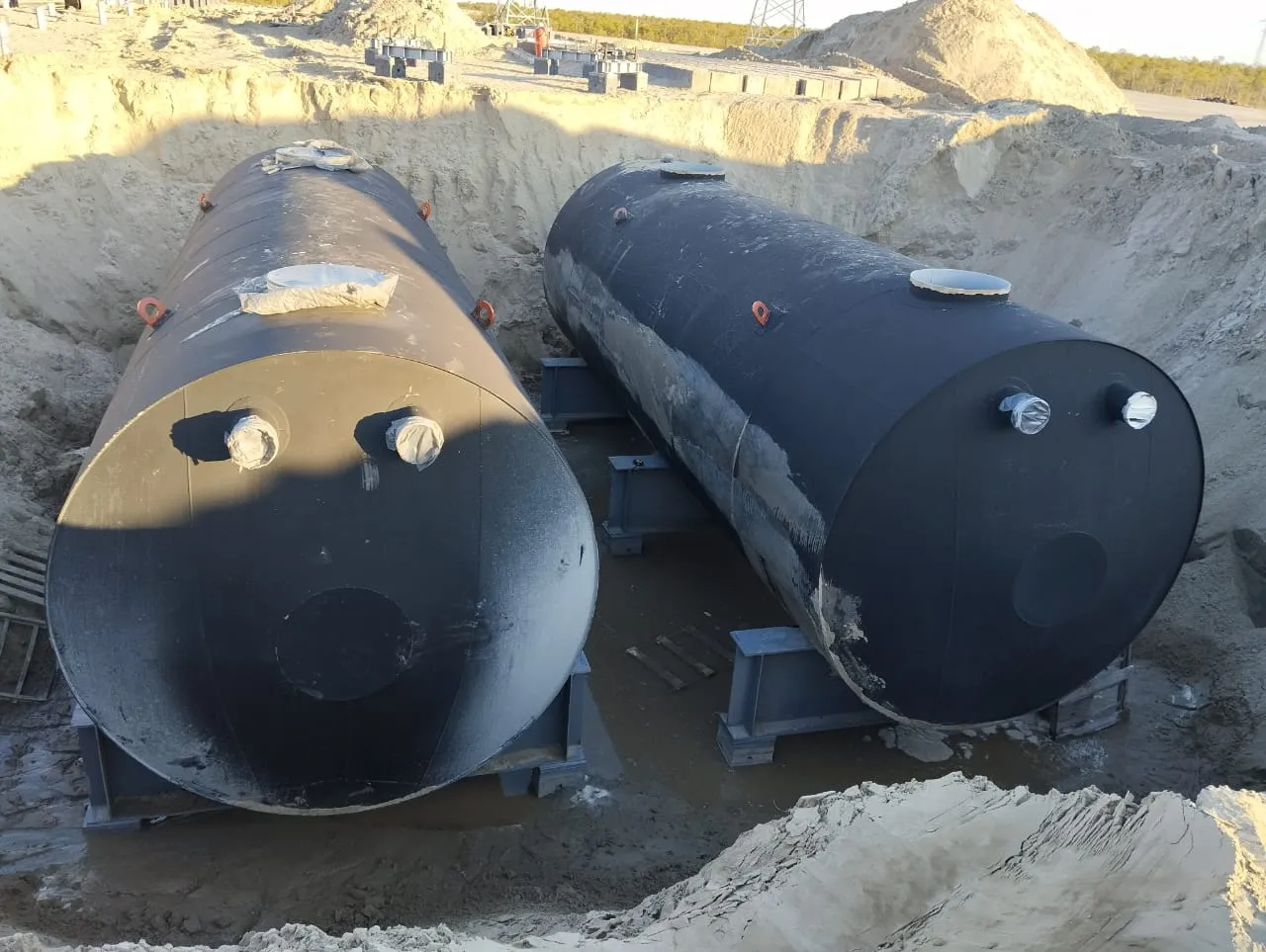

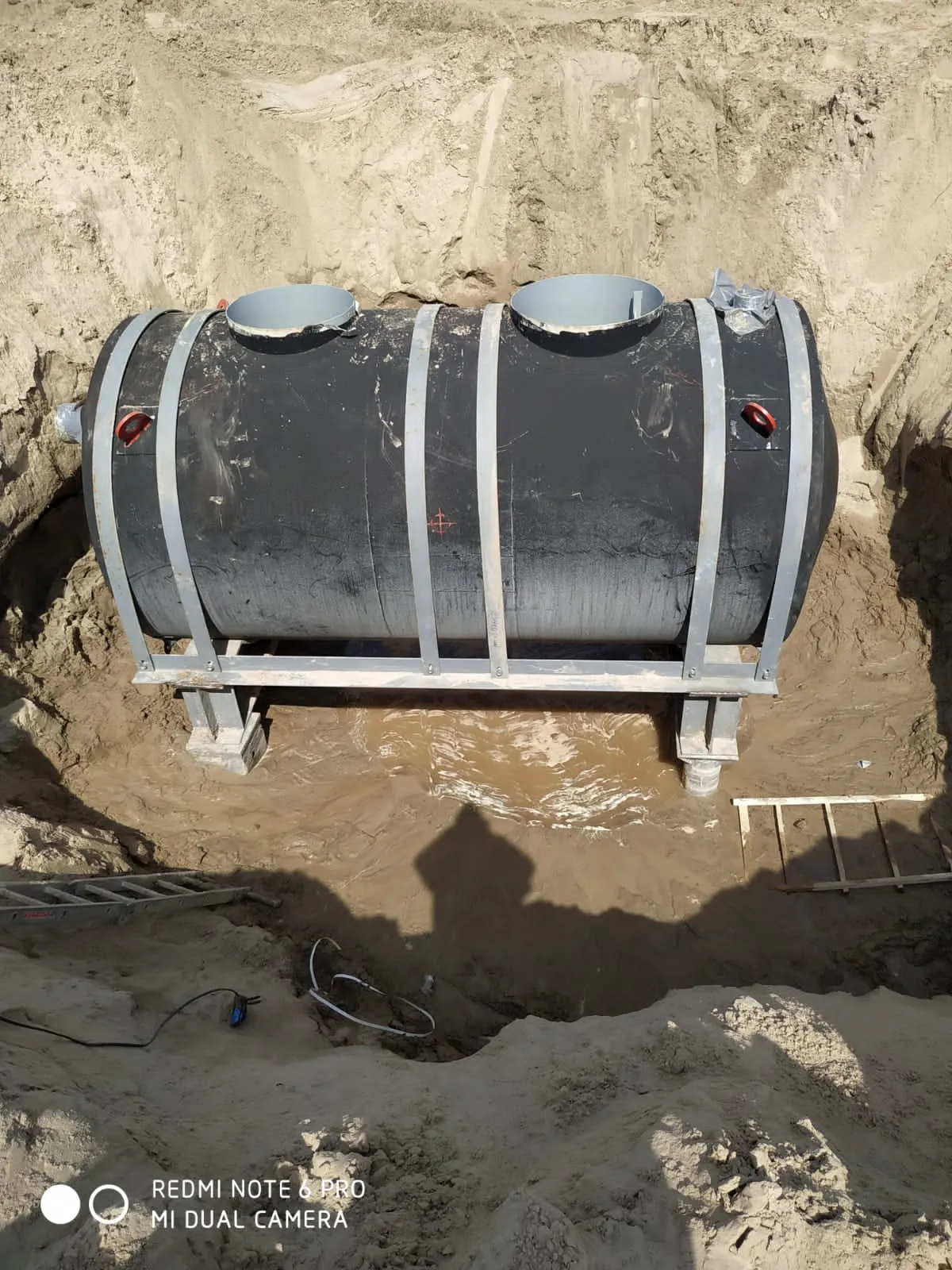

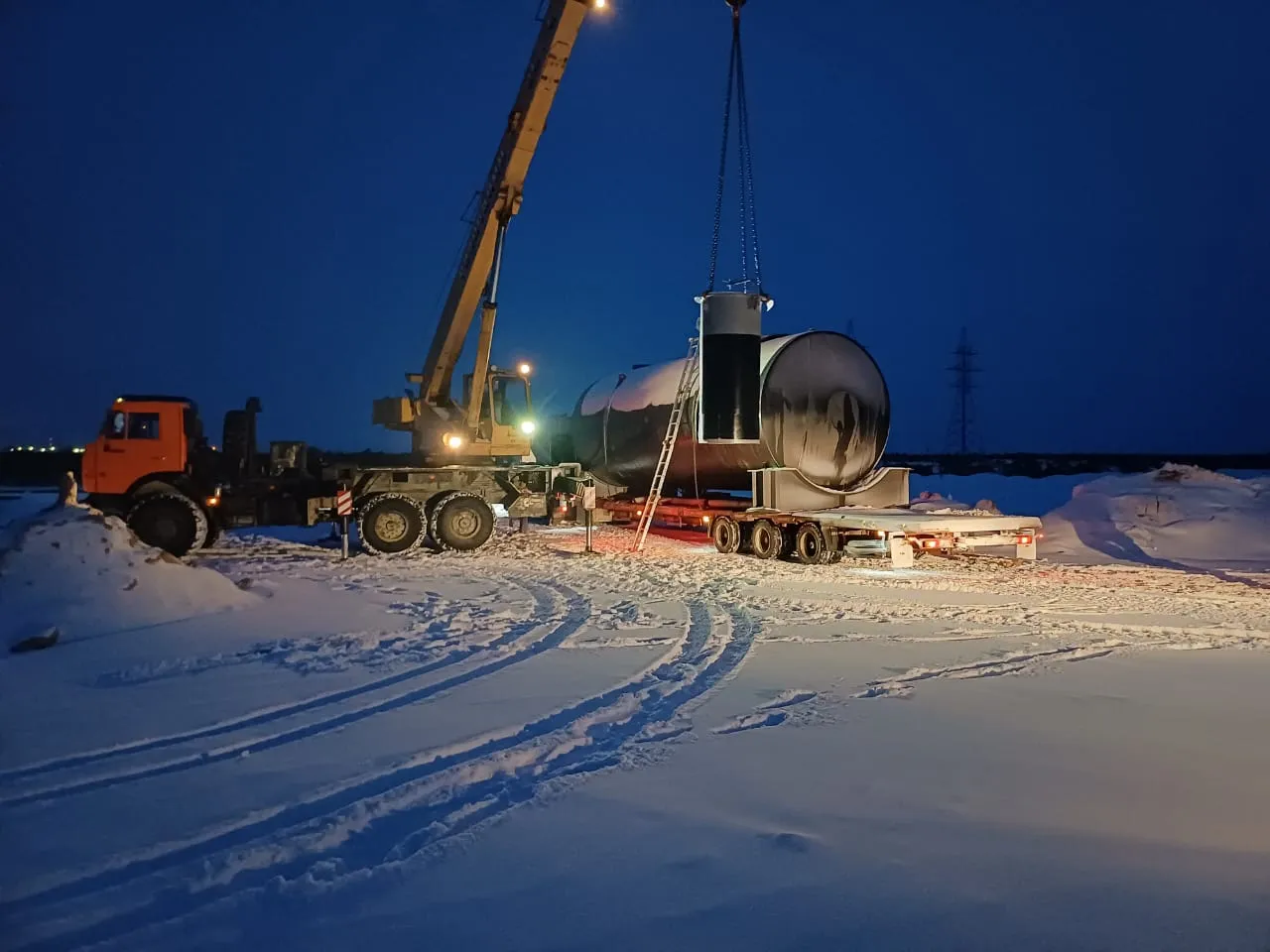

• сооружение вспомогательных объектов

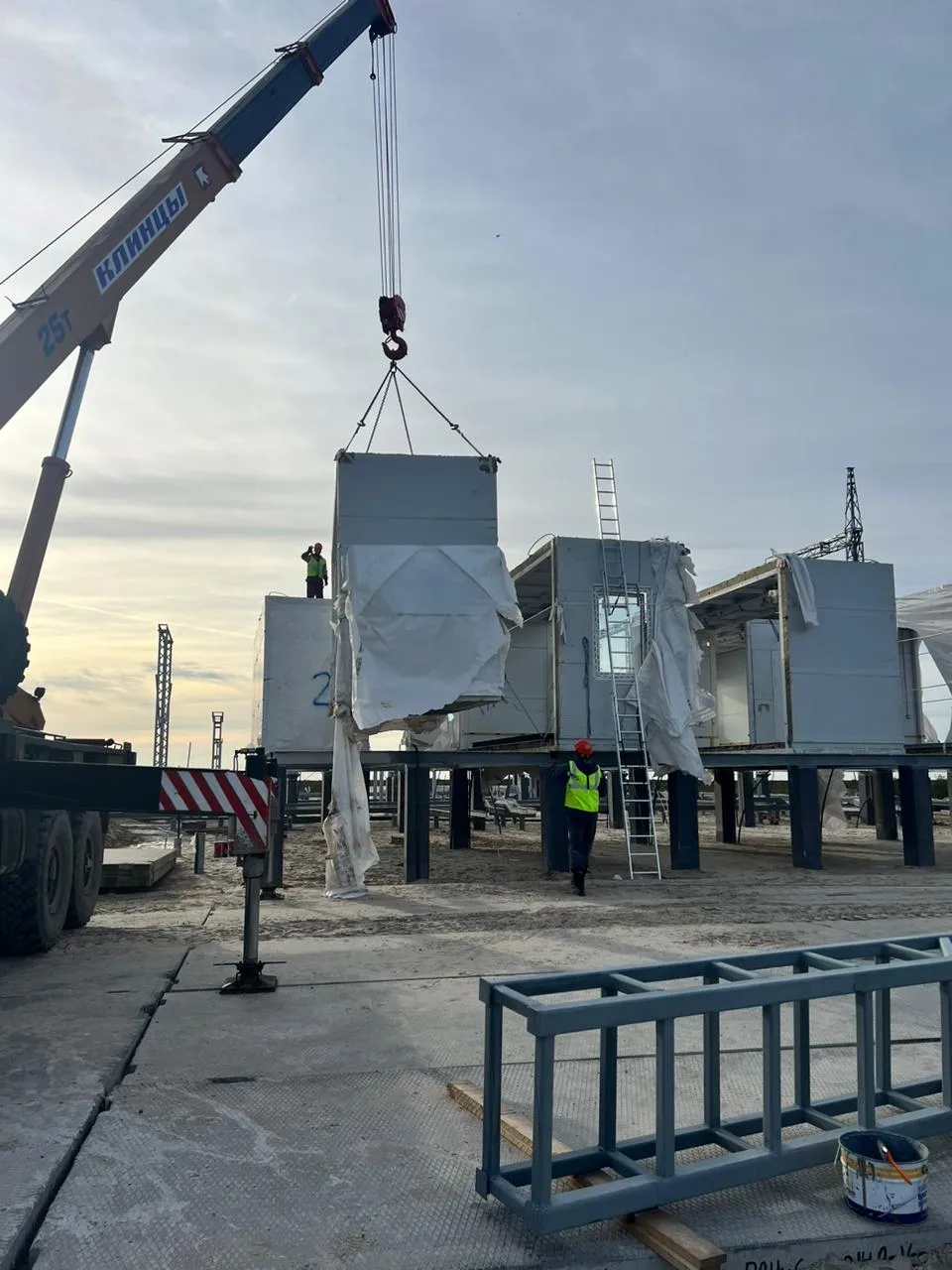

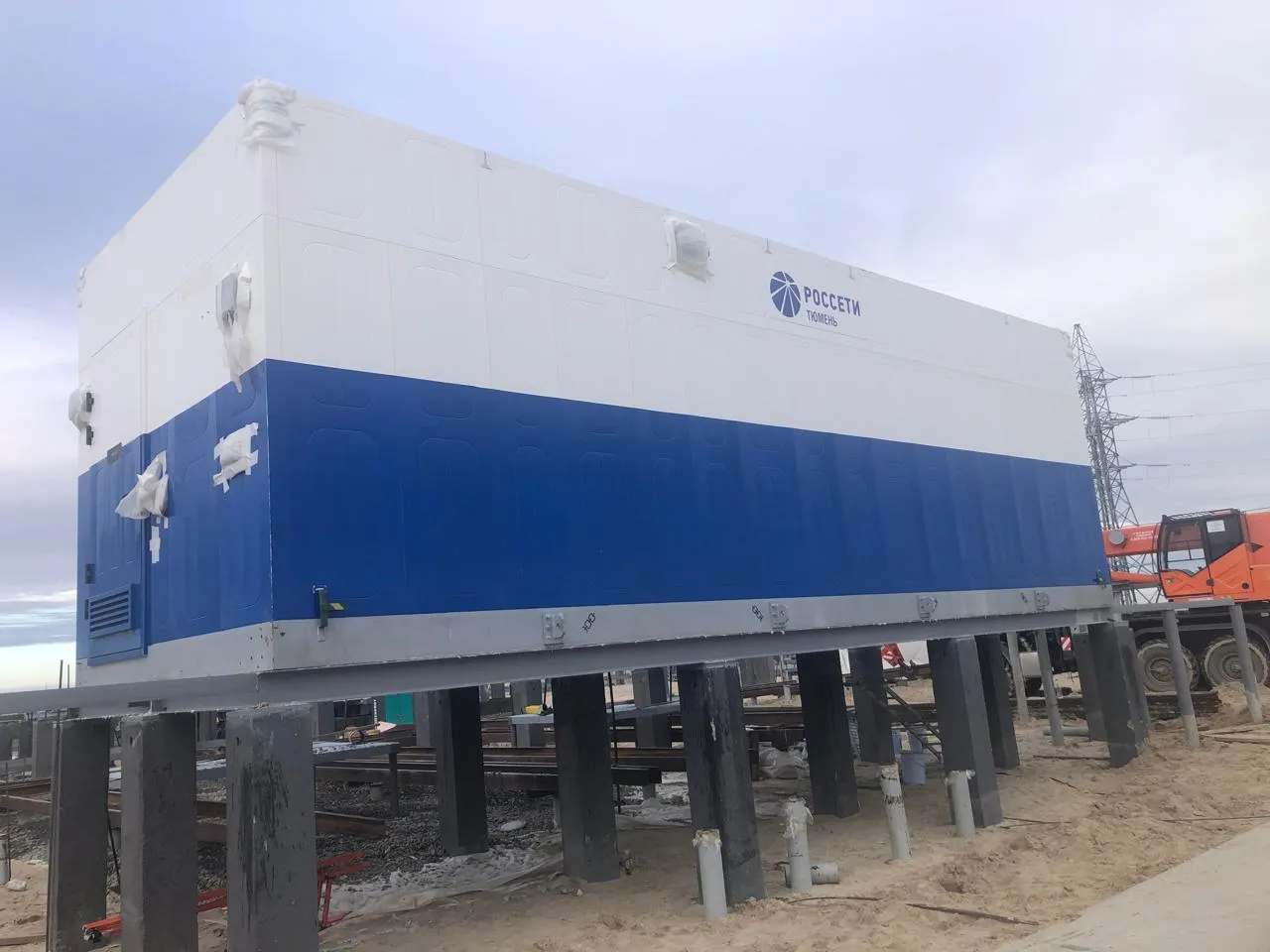

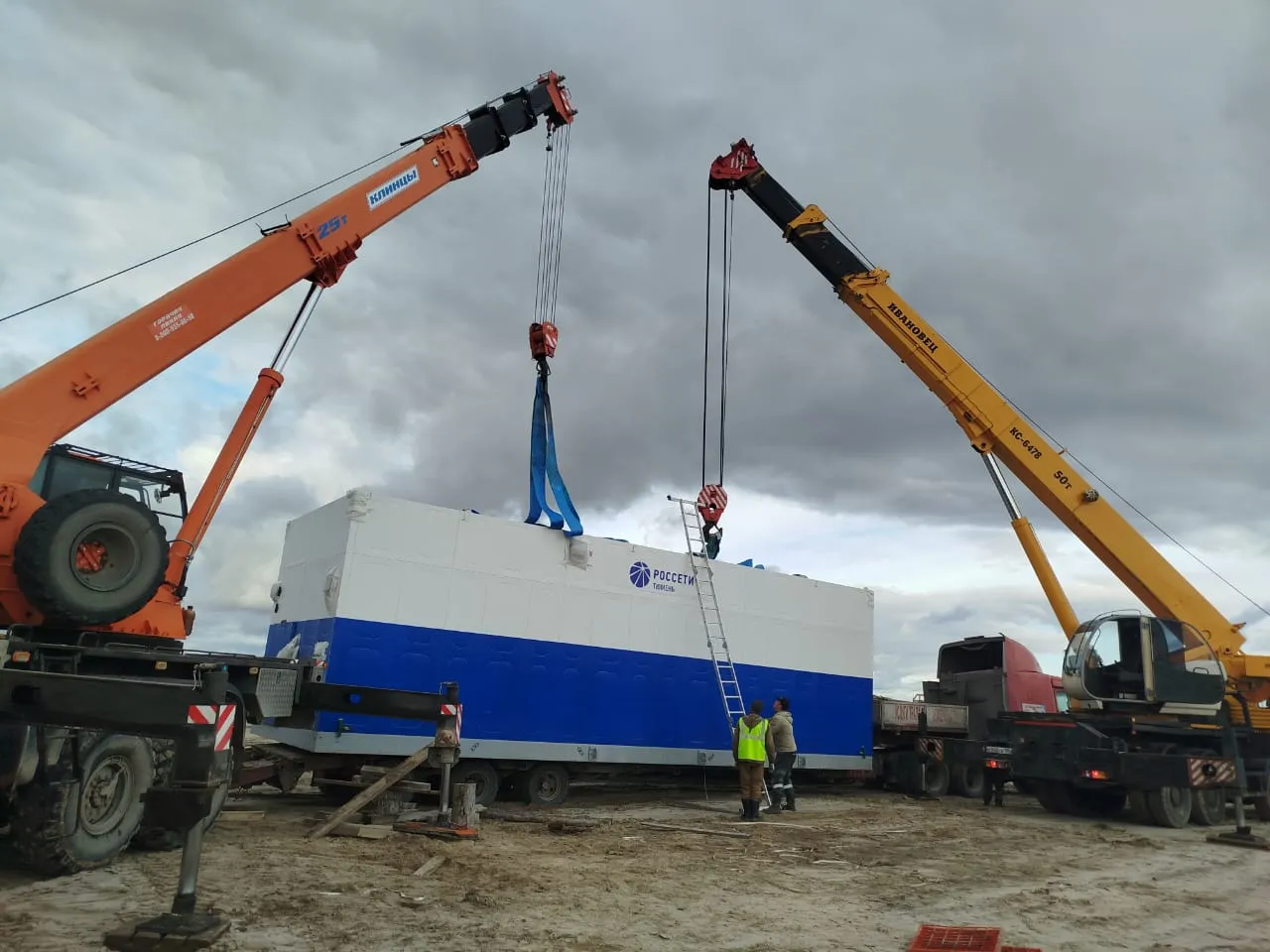

• поставка и монтаж блочно-модульного здания ОПУ

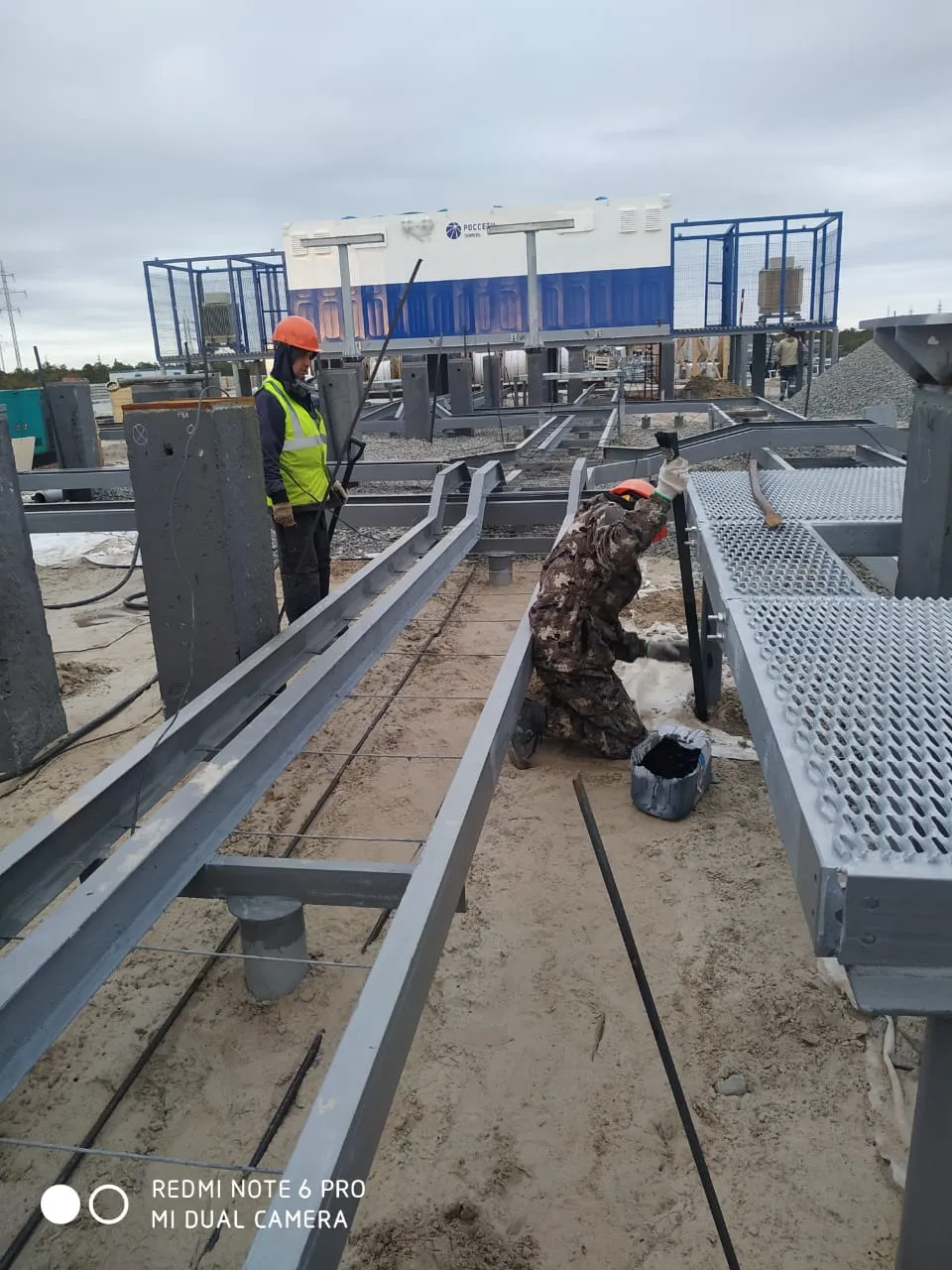

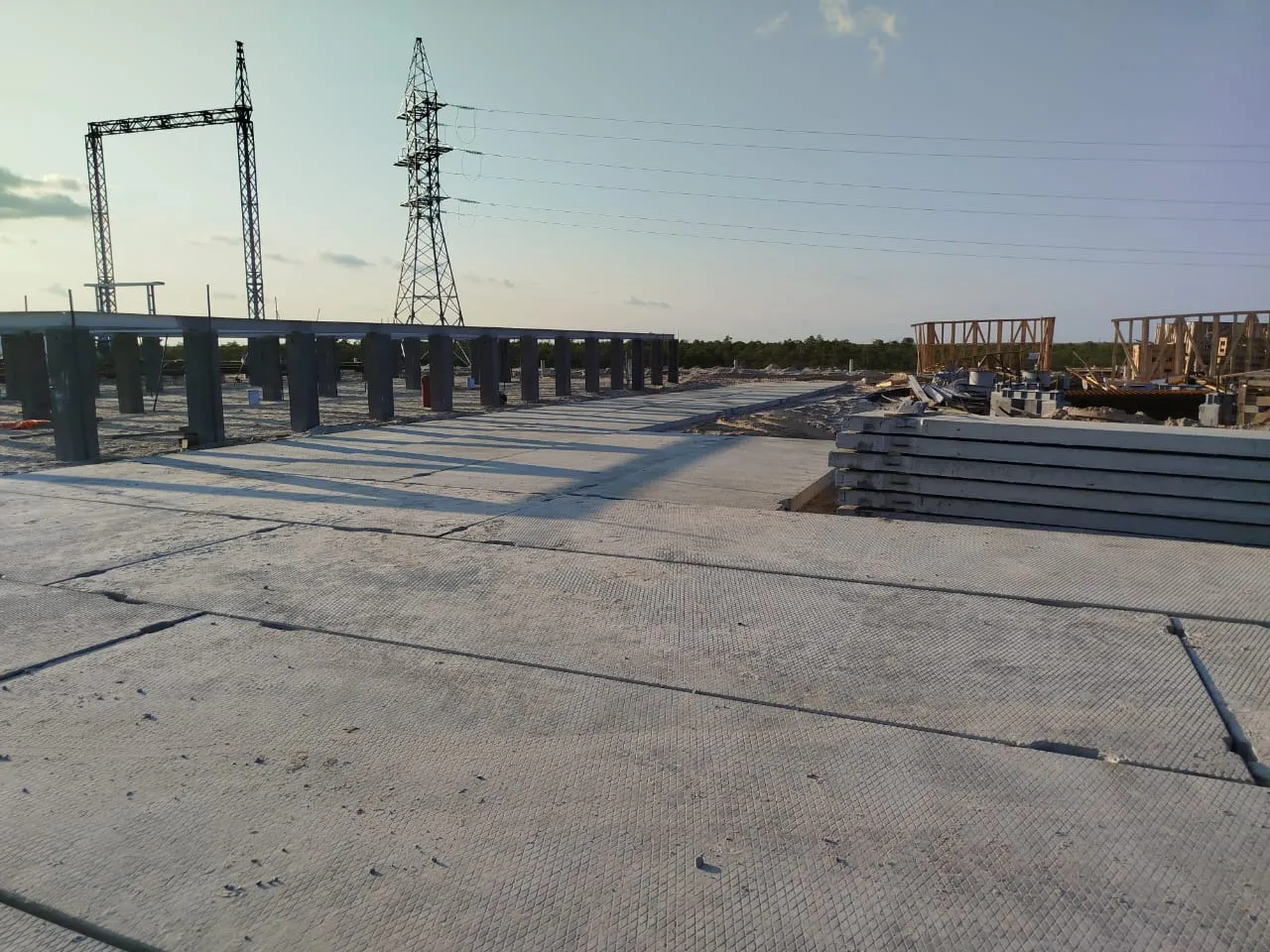

• устройство кабельных каналов и кабельного хозяйства

поставка, монтажные и наладочные работы электротехнического оборудования и вспомогательных систем:

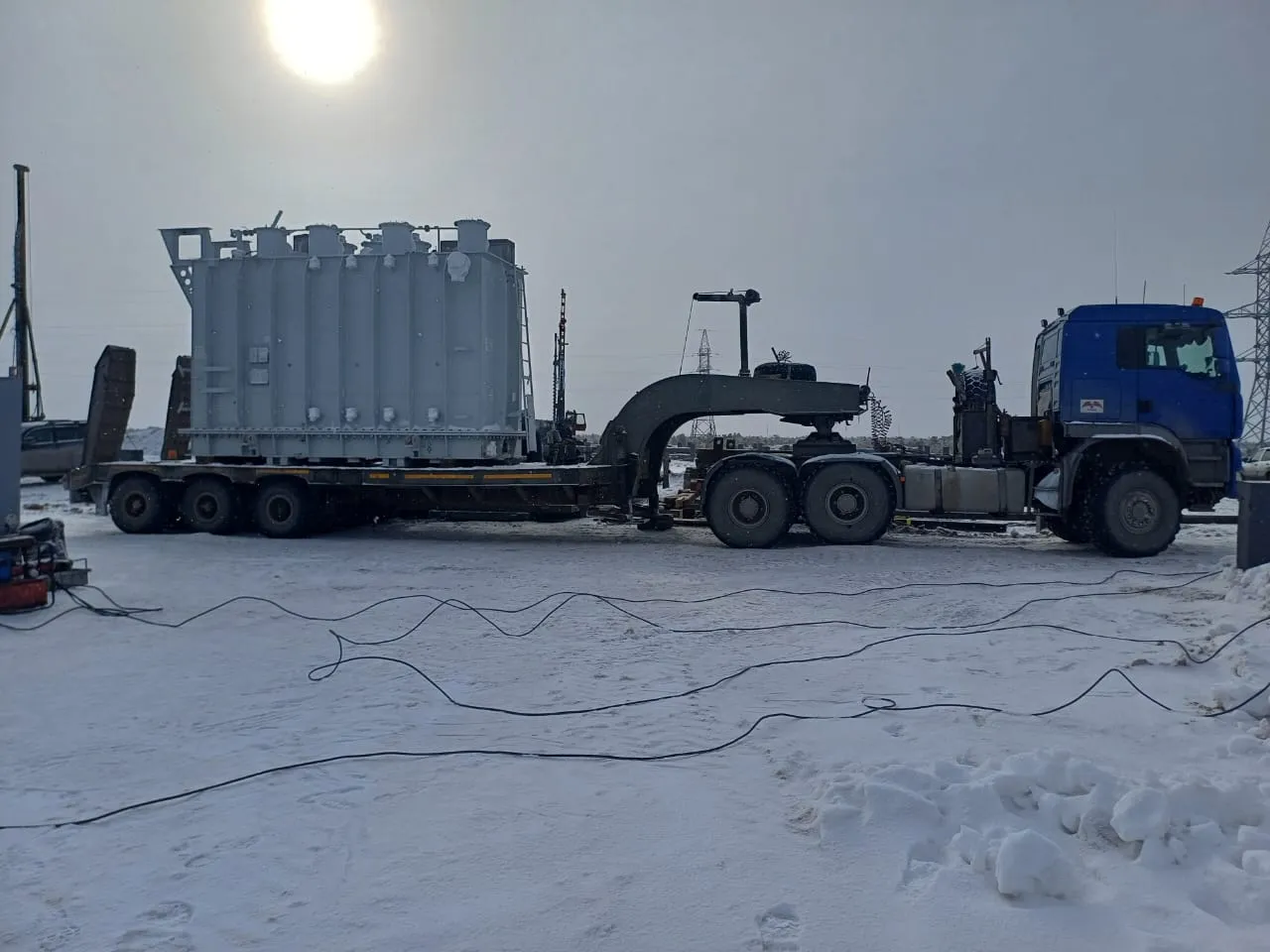

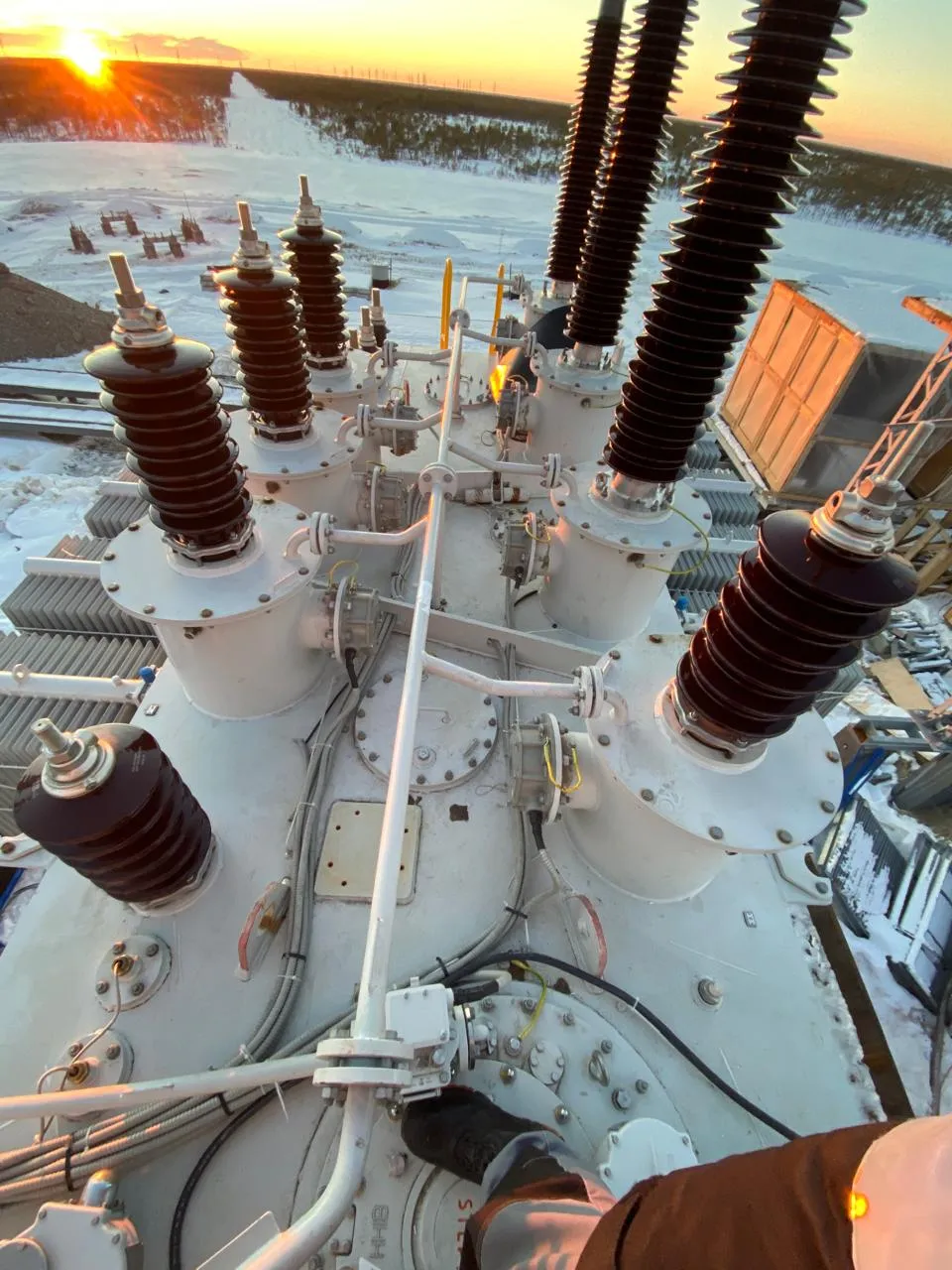

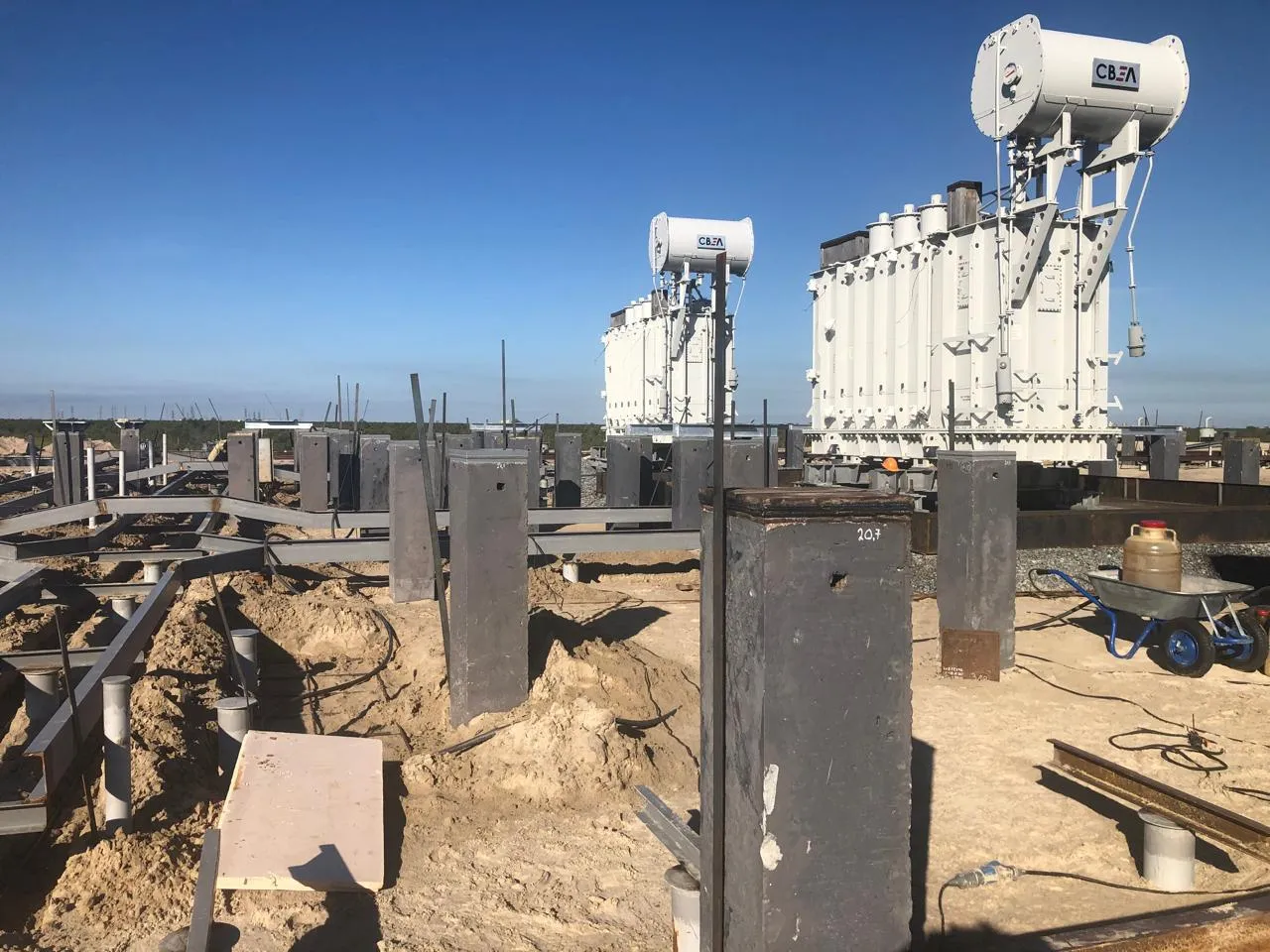

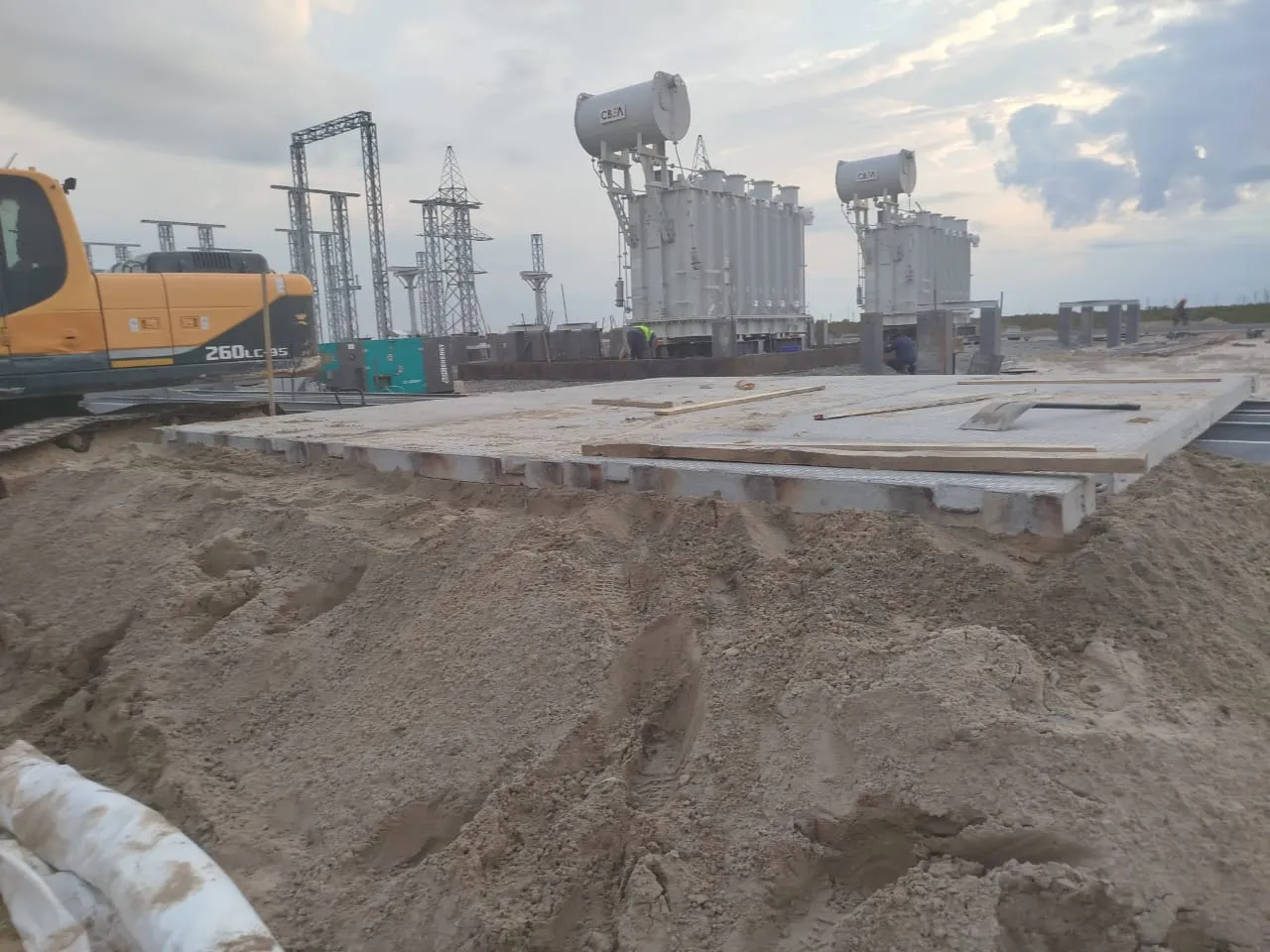

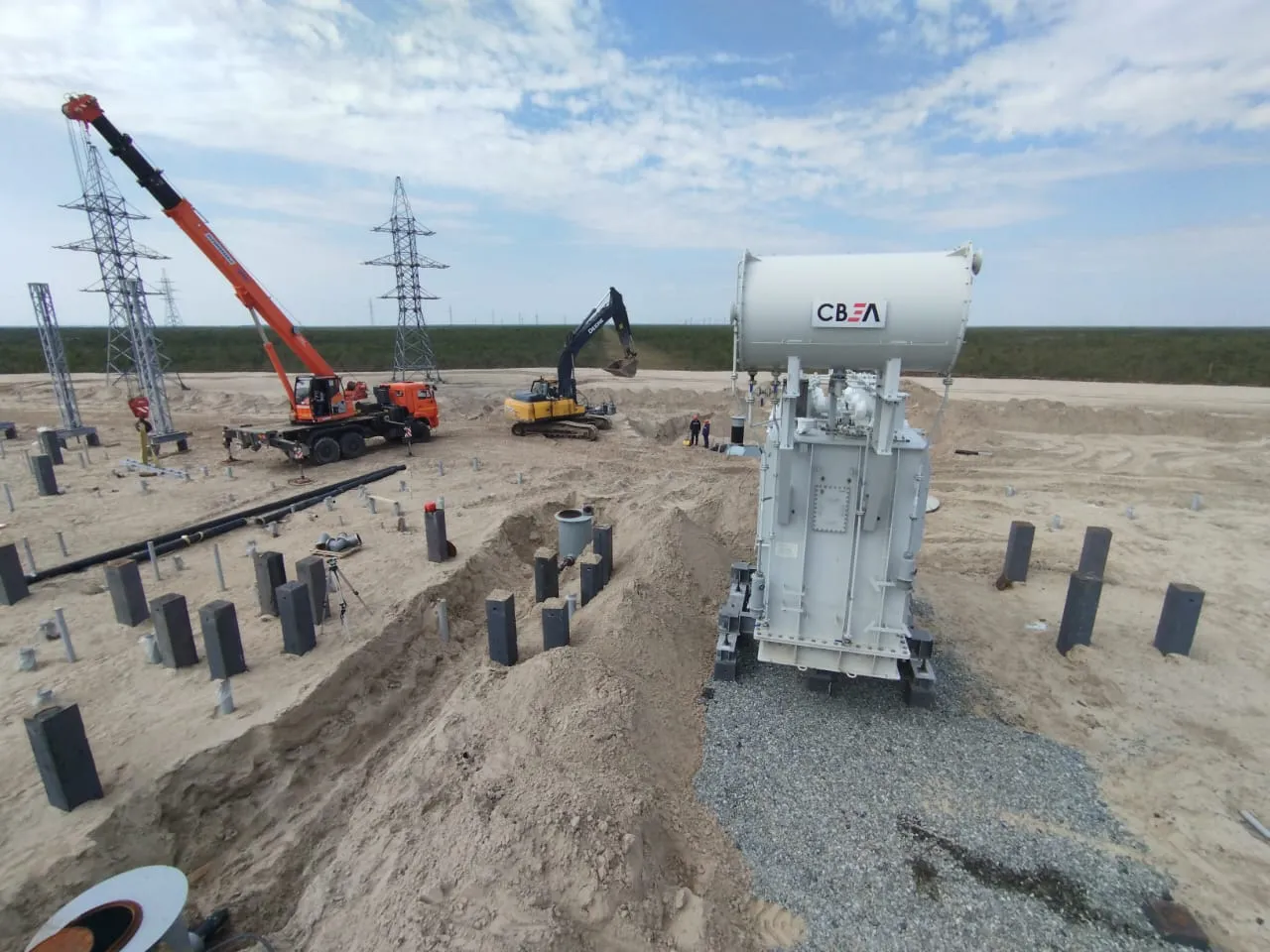

• • силовых трансформаторов ТДТН-40000/110 УХЛ1

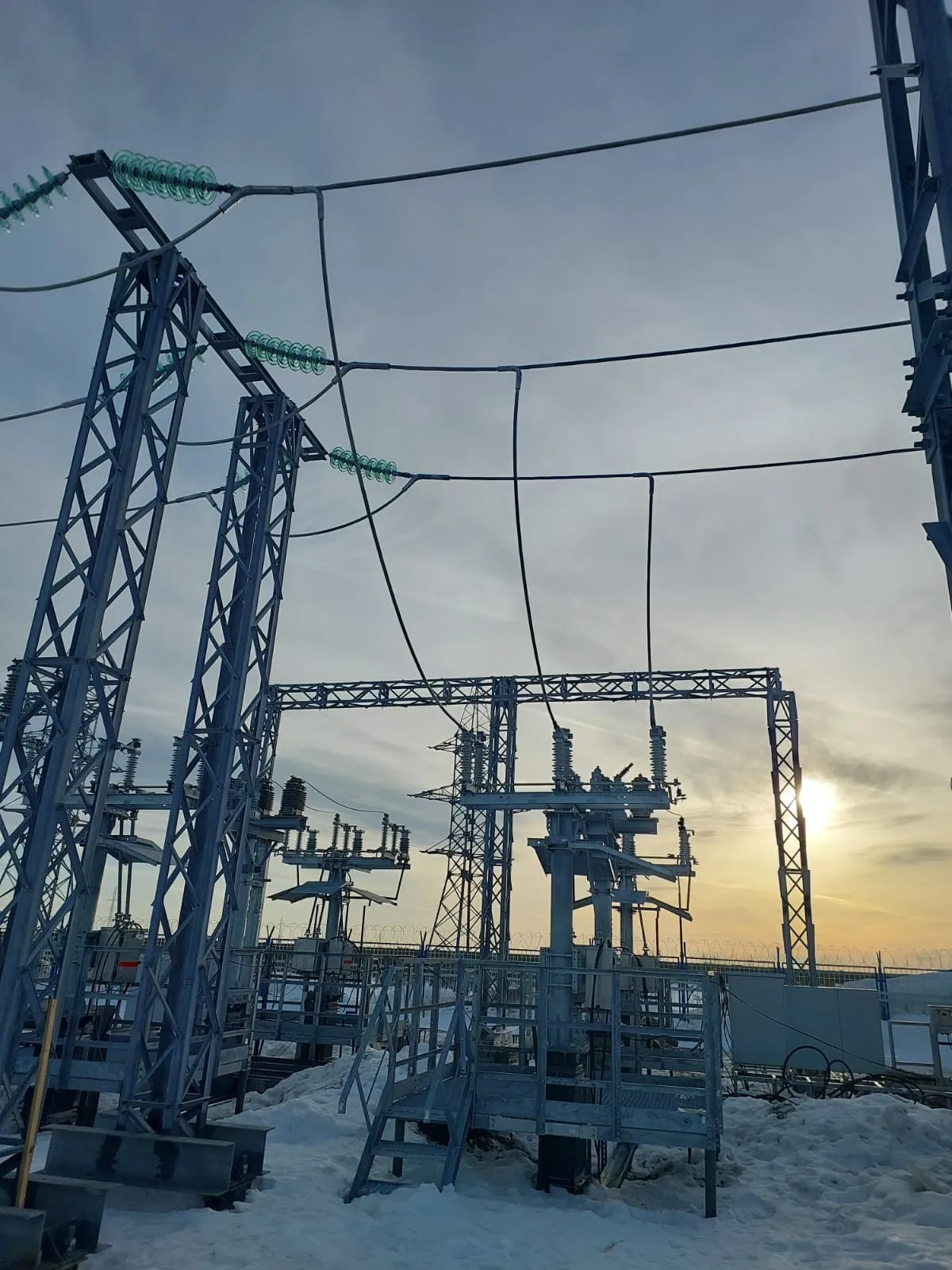

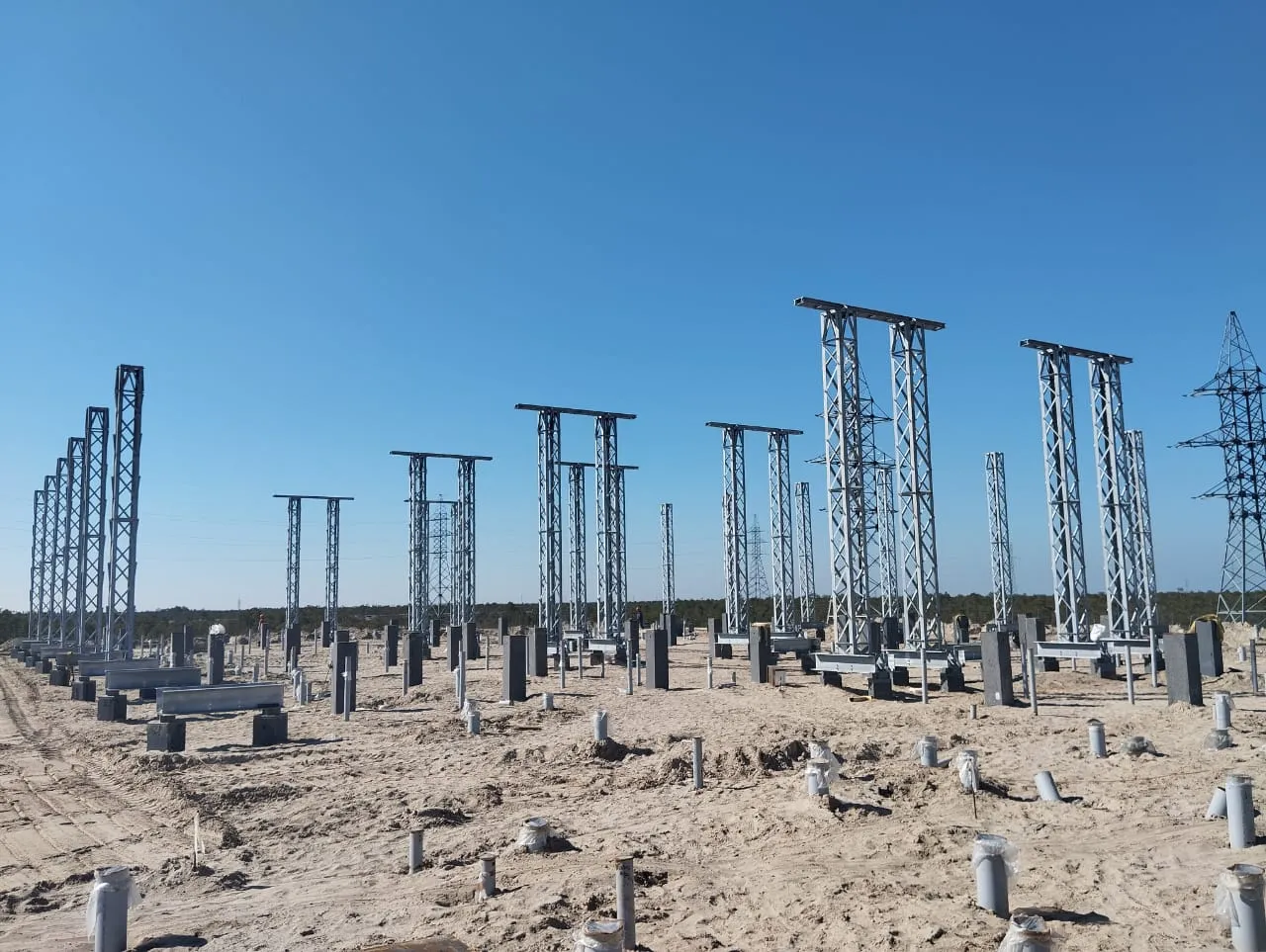

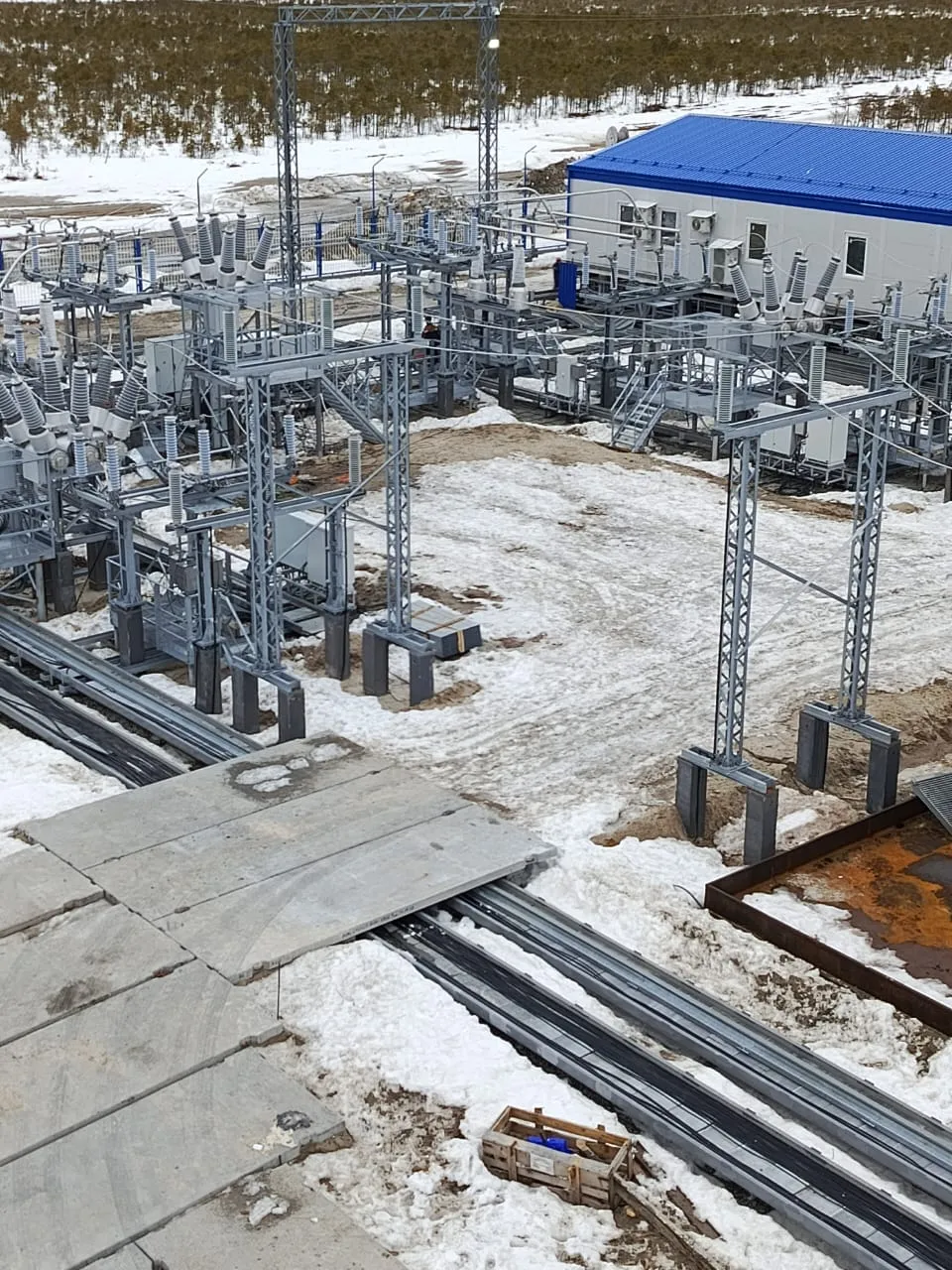

  • ОРУ 110 кВ

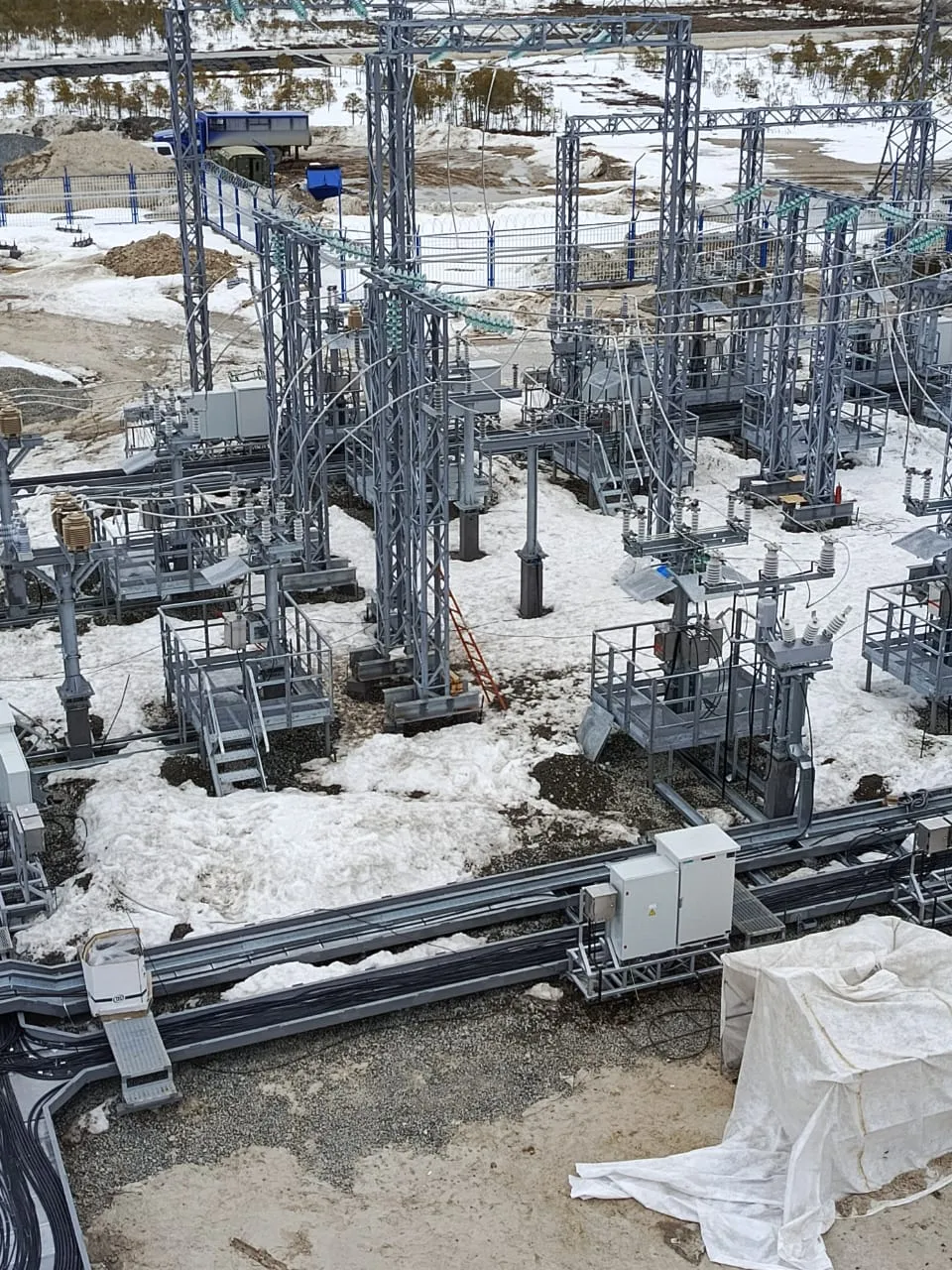

  • ОРУ 35 кВ

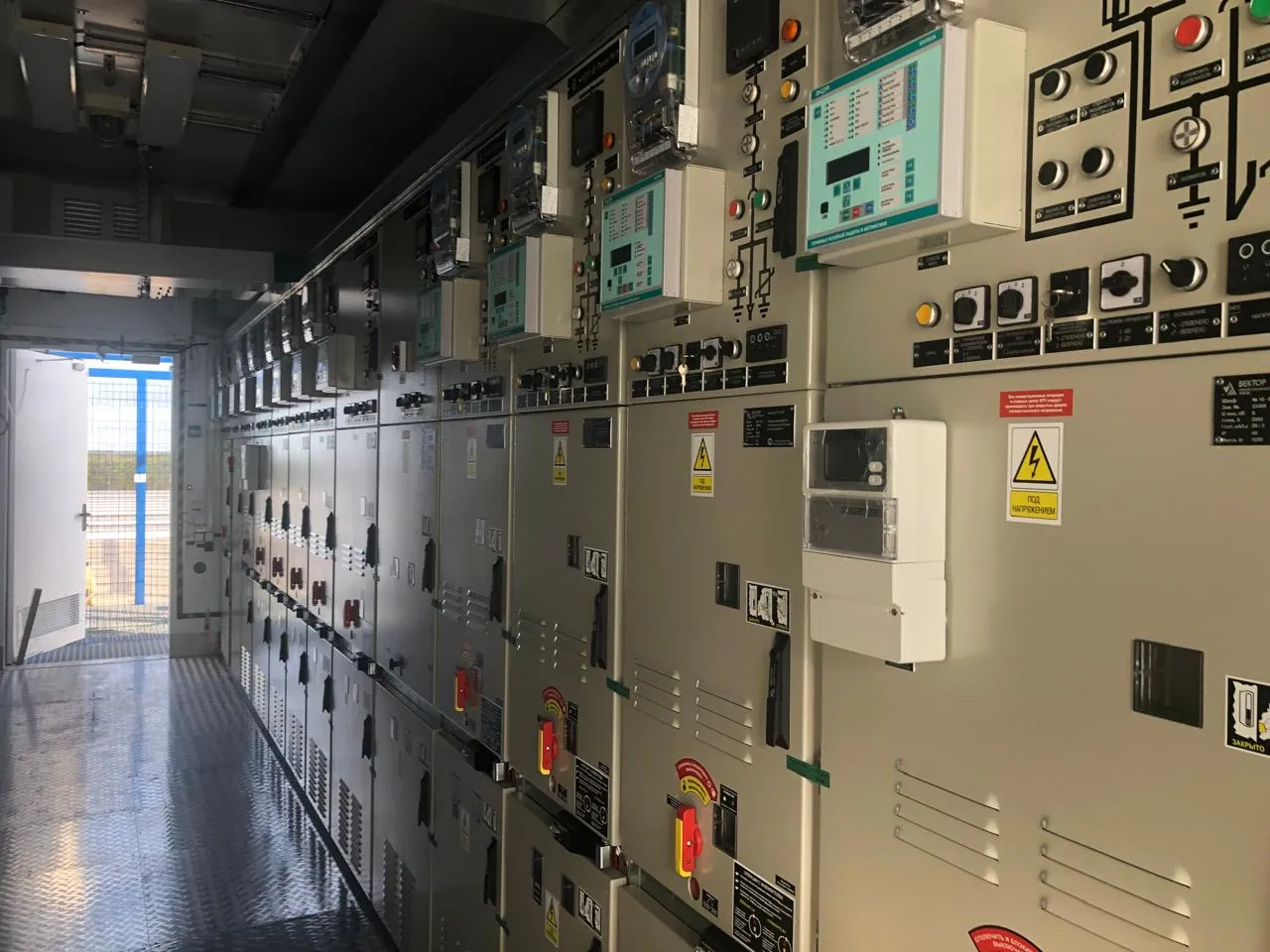

  • КРУМ 6 кВ
  • ТСН 6/0,4 кВ
  • системы молниезащиты и заземления
  • наружного освещения
  • собственных нужд переменного и постоянного тока
  • оборудования РЗА, ПА, АСУ ТП, СМиККЭ
  • оборудования ЦСПИ
  • монтаж системы ОПС, охранного телевидения, системы видеонаблюдения
  • создание комплекса информационной безопасности
