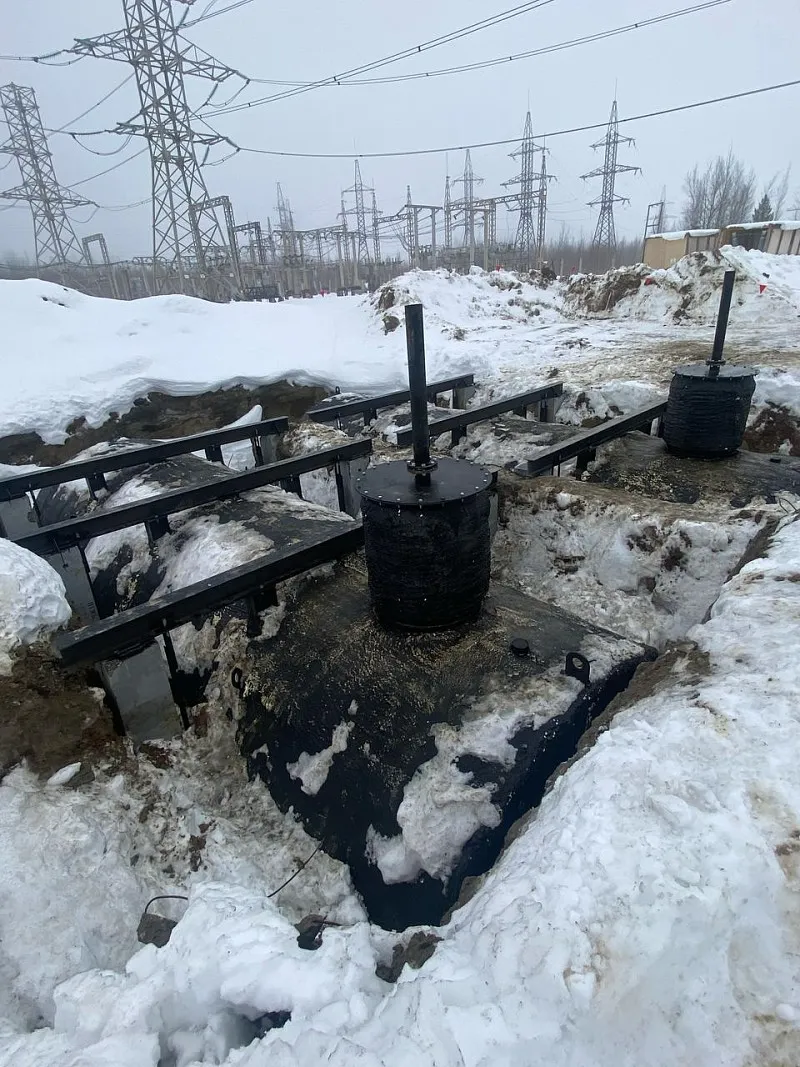

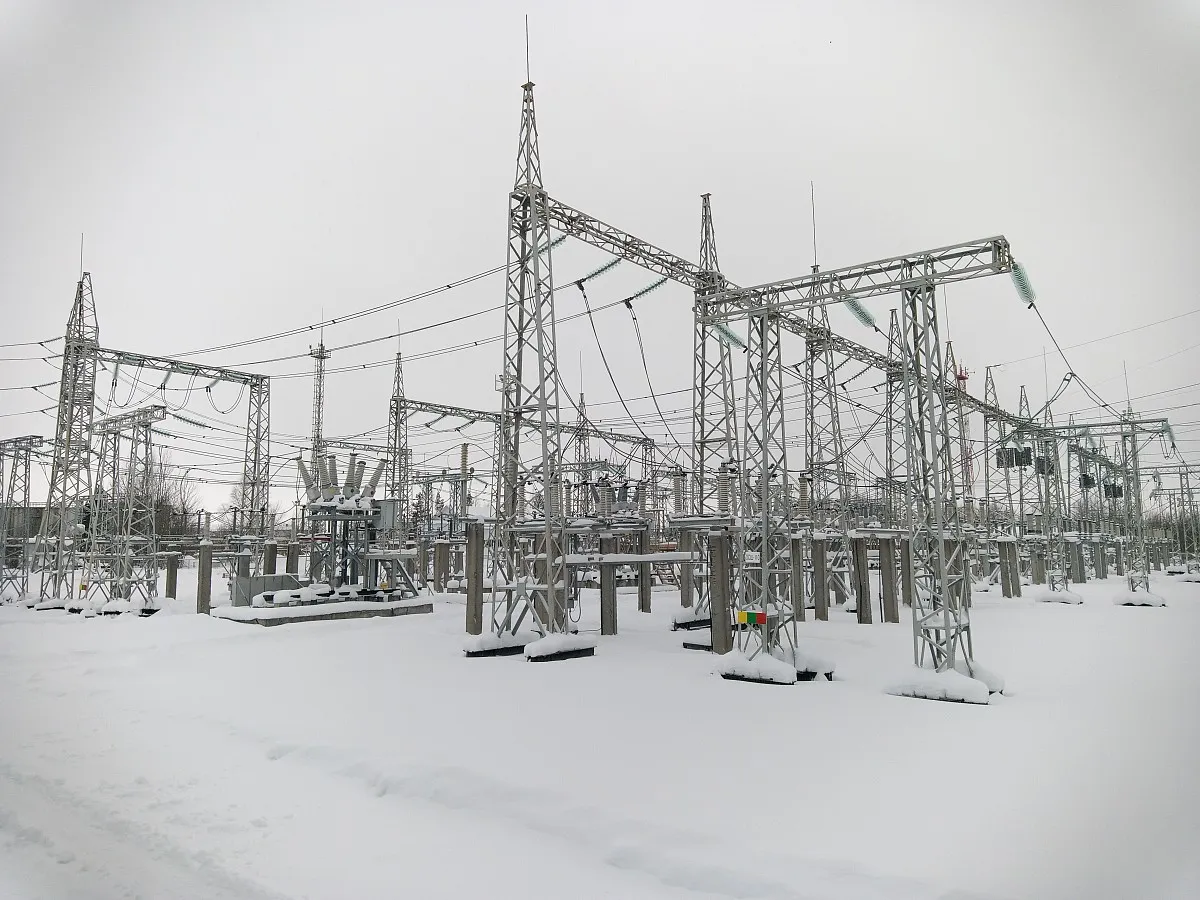

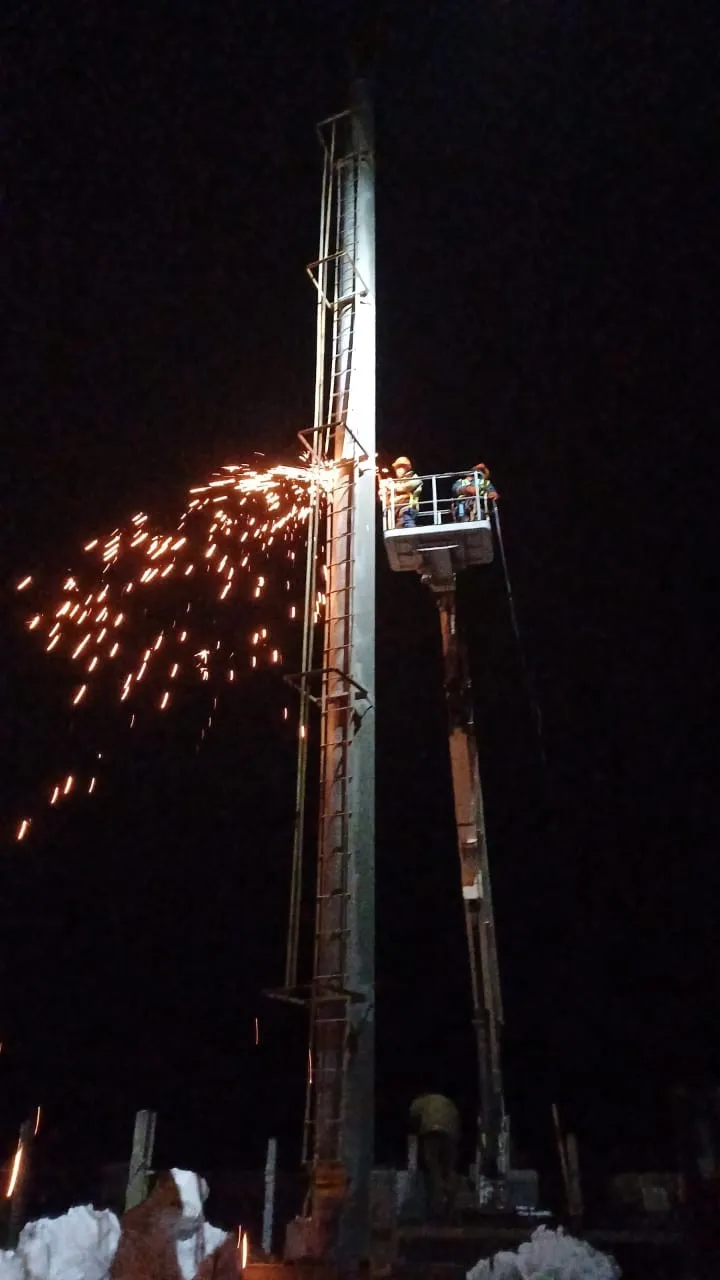

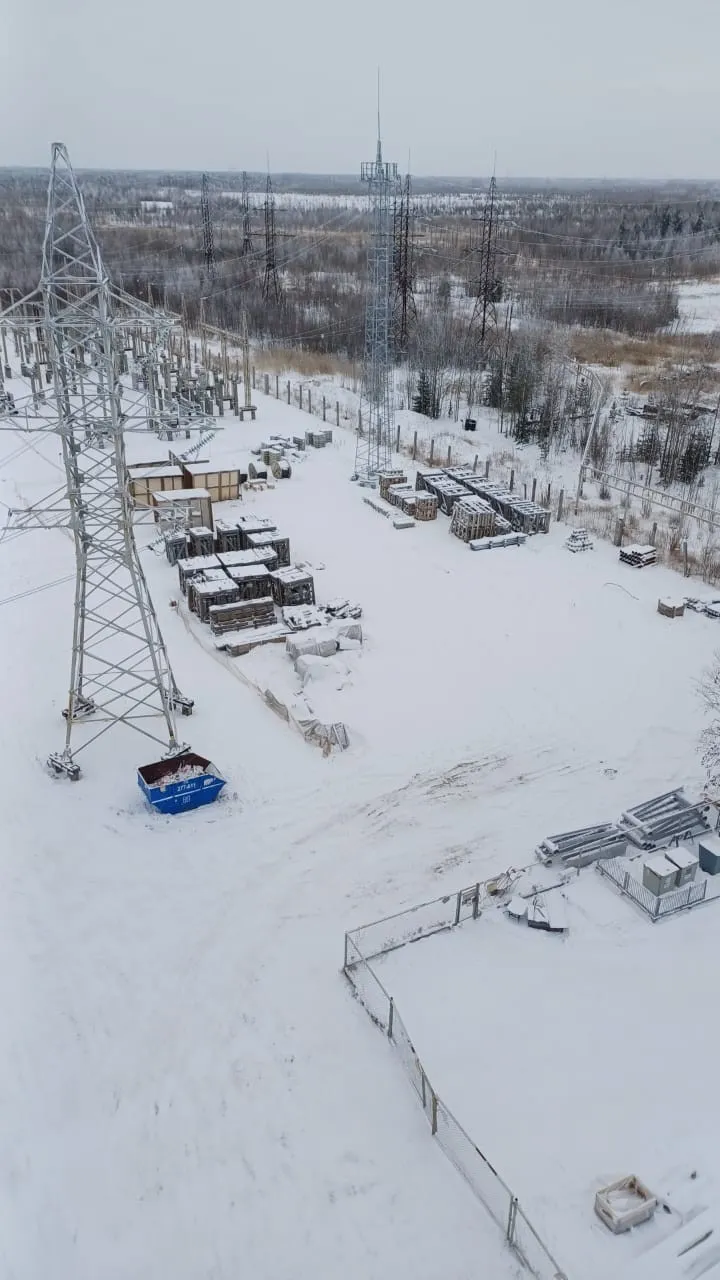

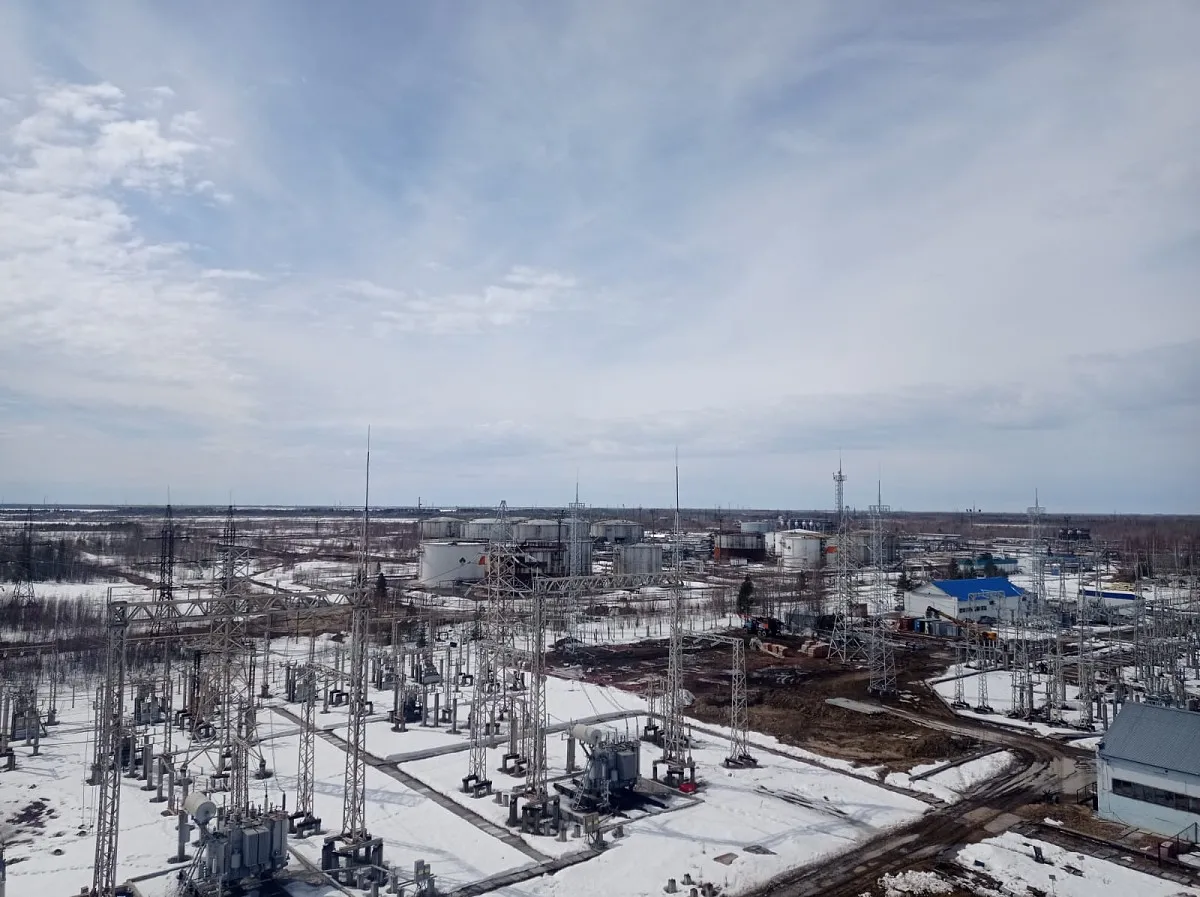

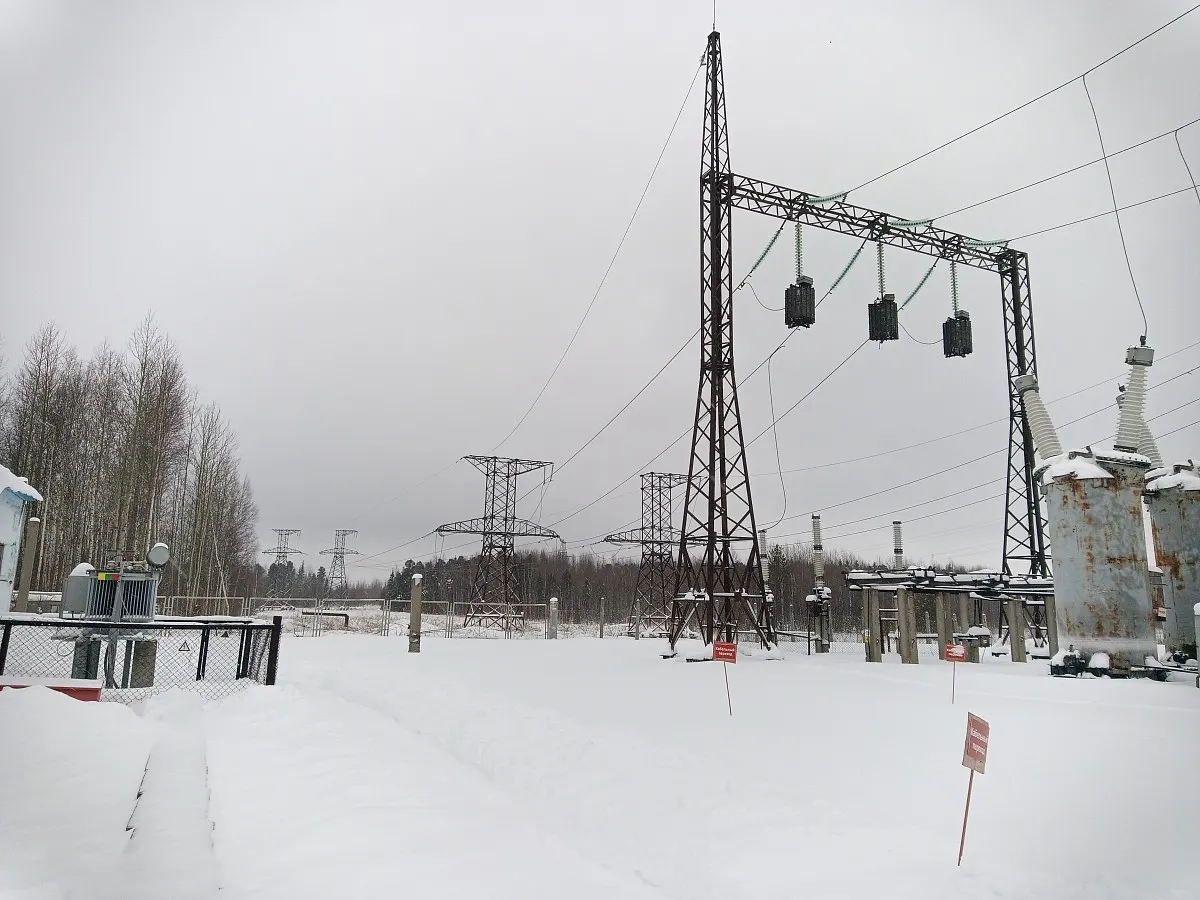

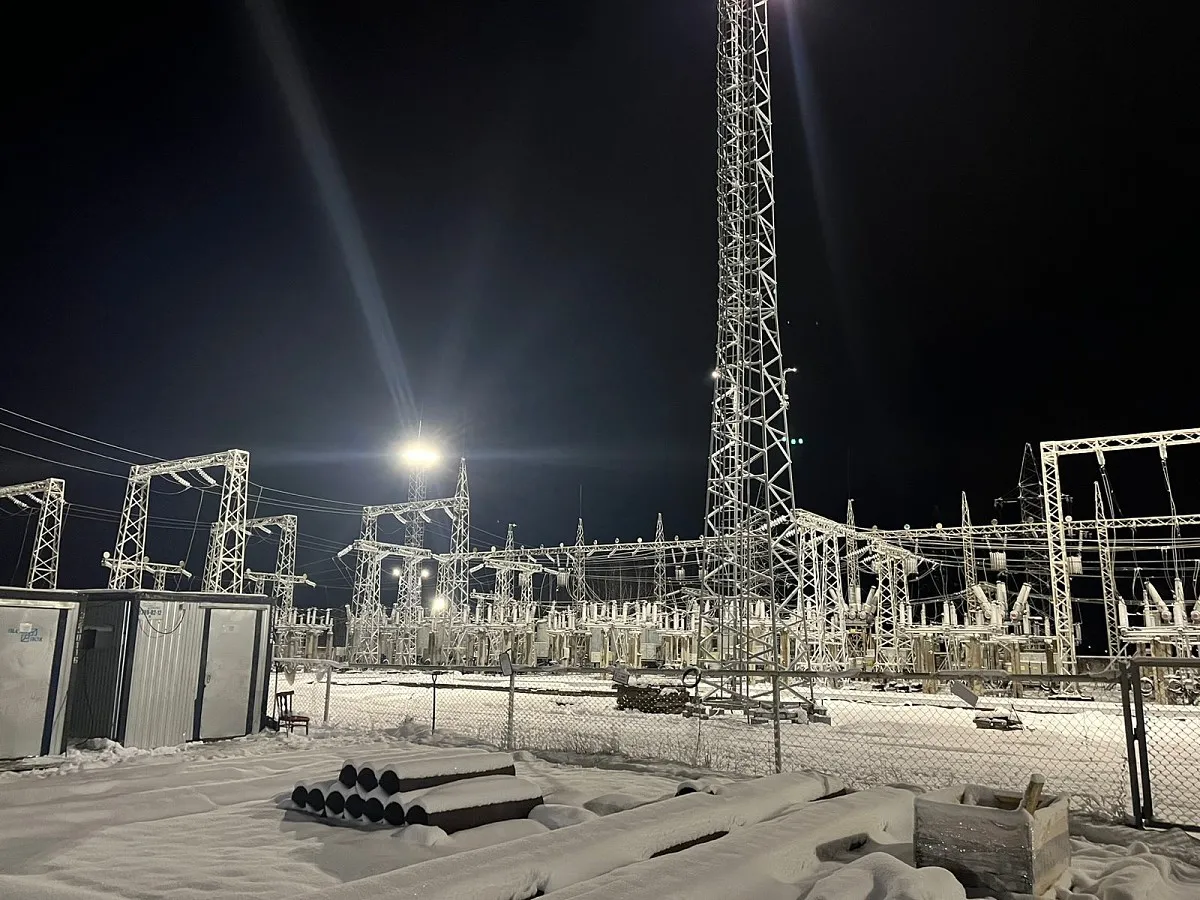

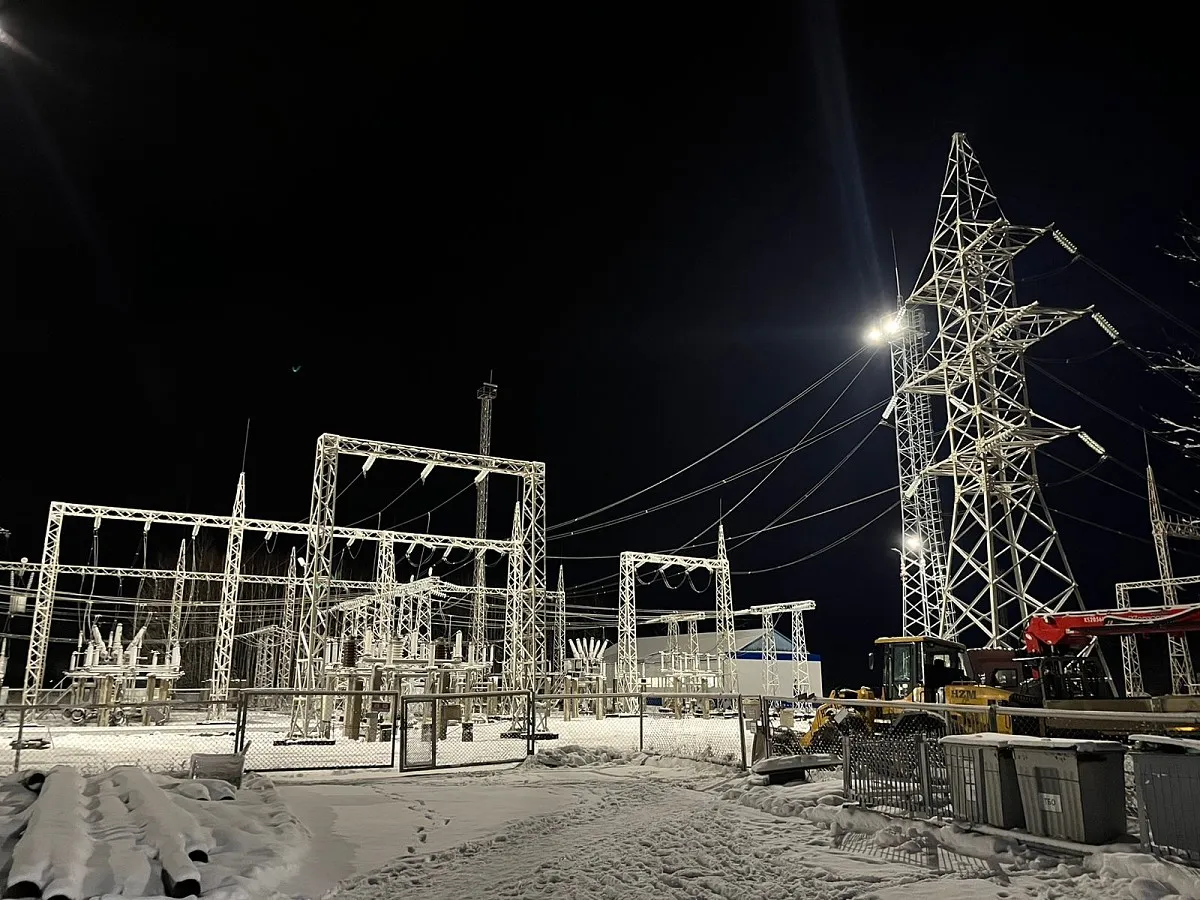

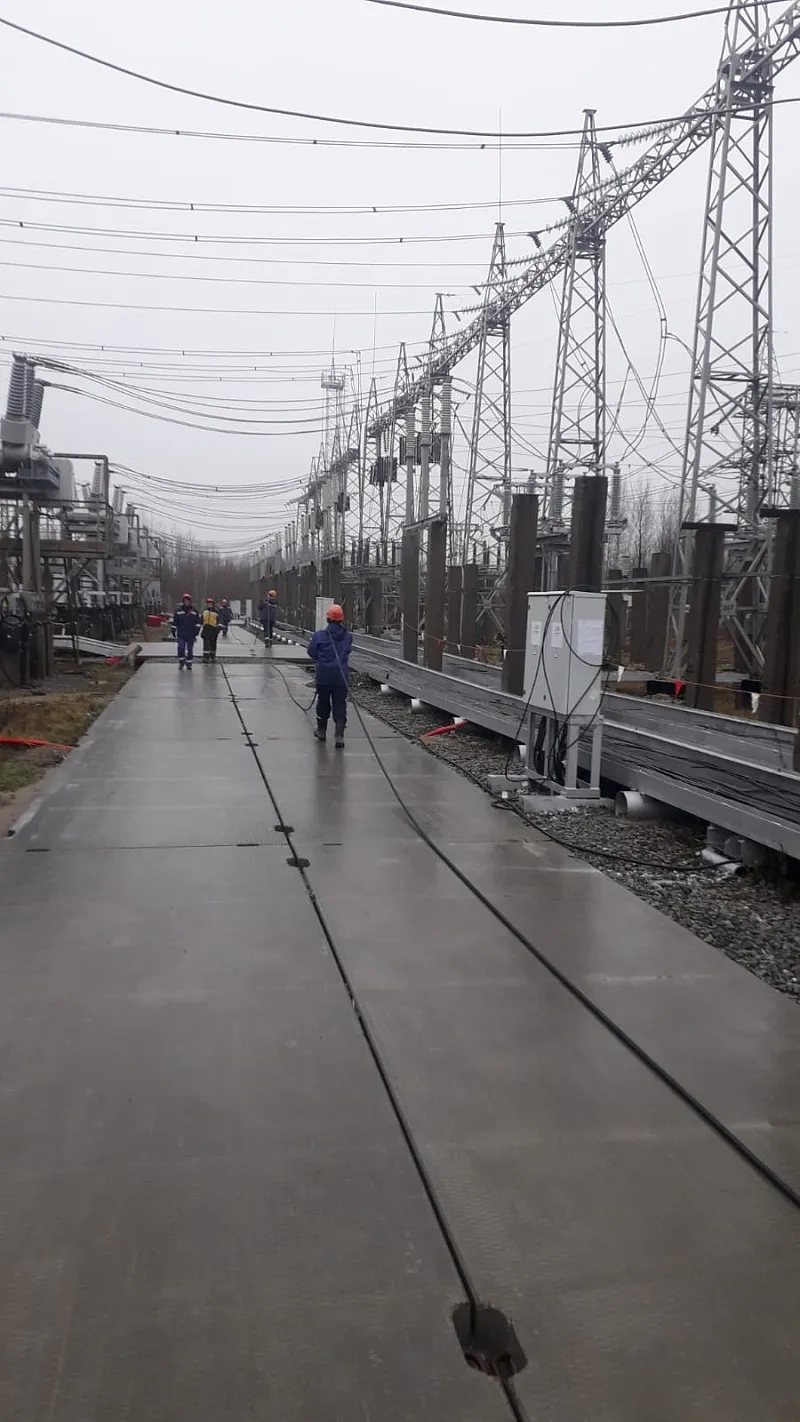

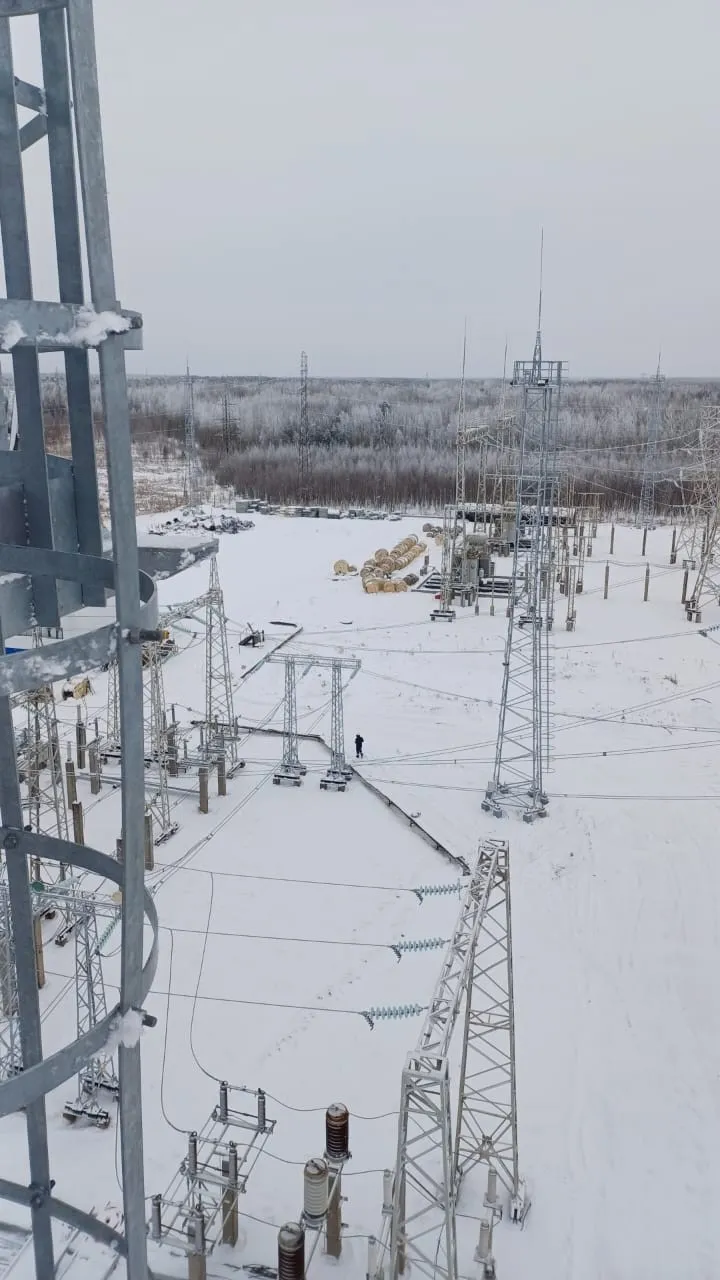

ПС «Кольцевая»

Реконструкция ПС 110/35/6 кВ Кольцевая (ОРУ-110 кВ,

ОРУ-35 кВ, замена оборудования АСУ ТП, СДТУ, УРЗА)

Основные характеристики.

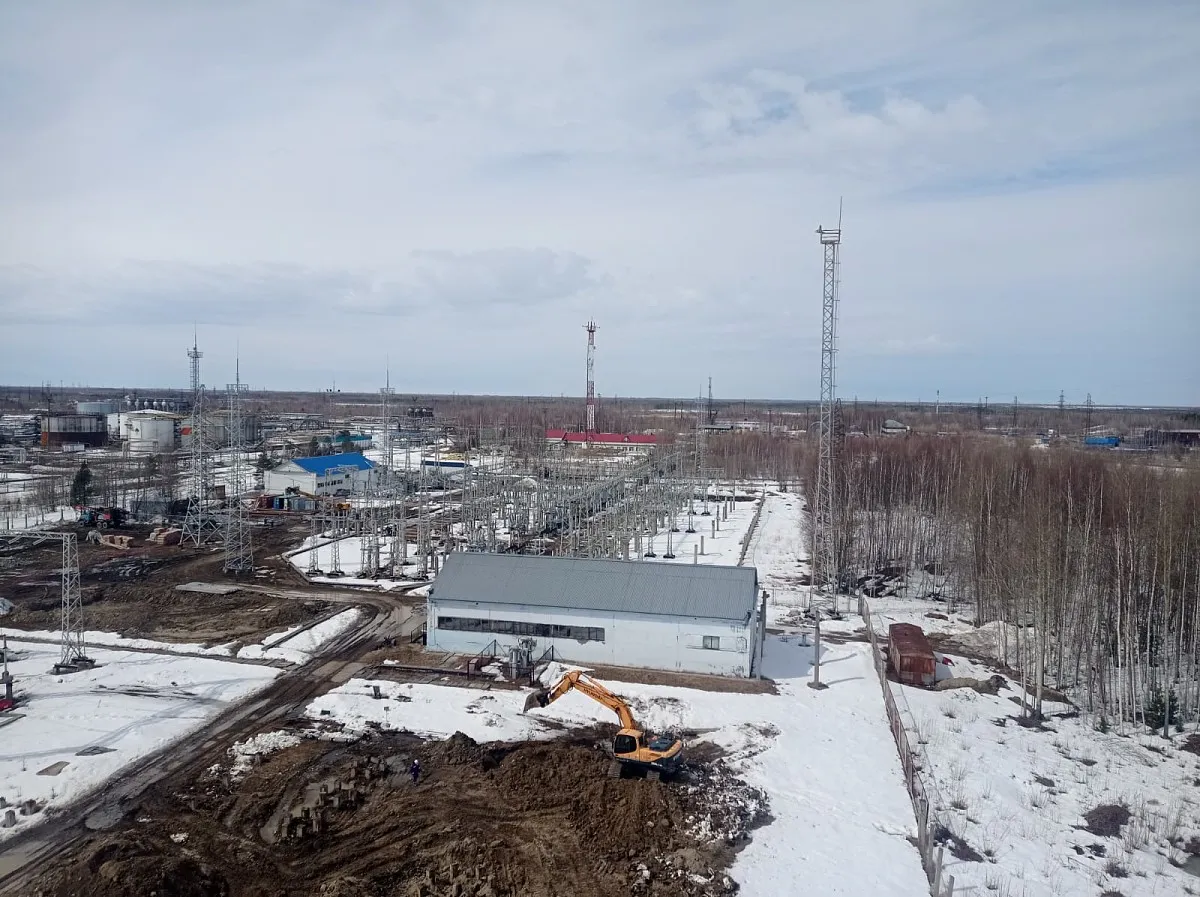

Реконструкция ПС 110/35/6 кВ Кольцевая предусматривается в существующих границах подстанции с целью замены физически и морально устаревшего оборудования, исчерпавшего свой ресурс. Результатом реконструкции является повышение надежности

электроснабжения потребителей.

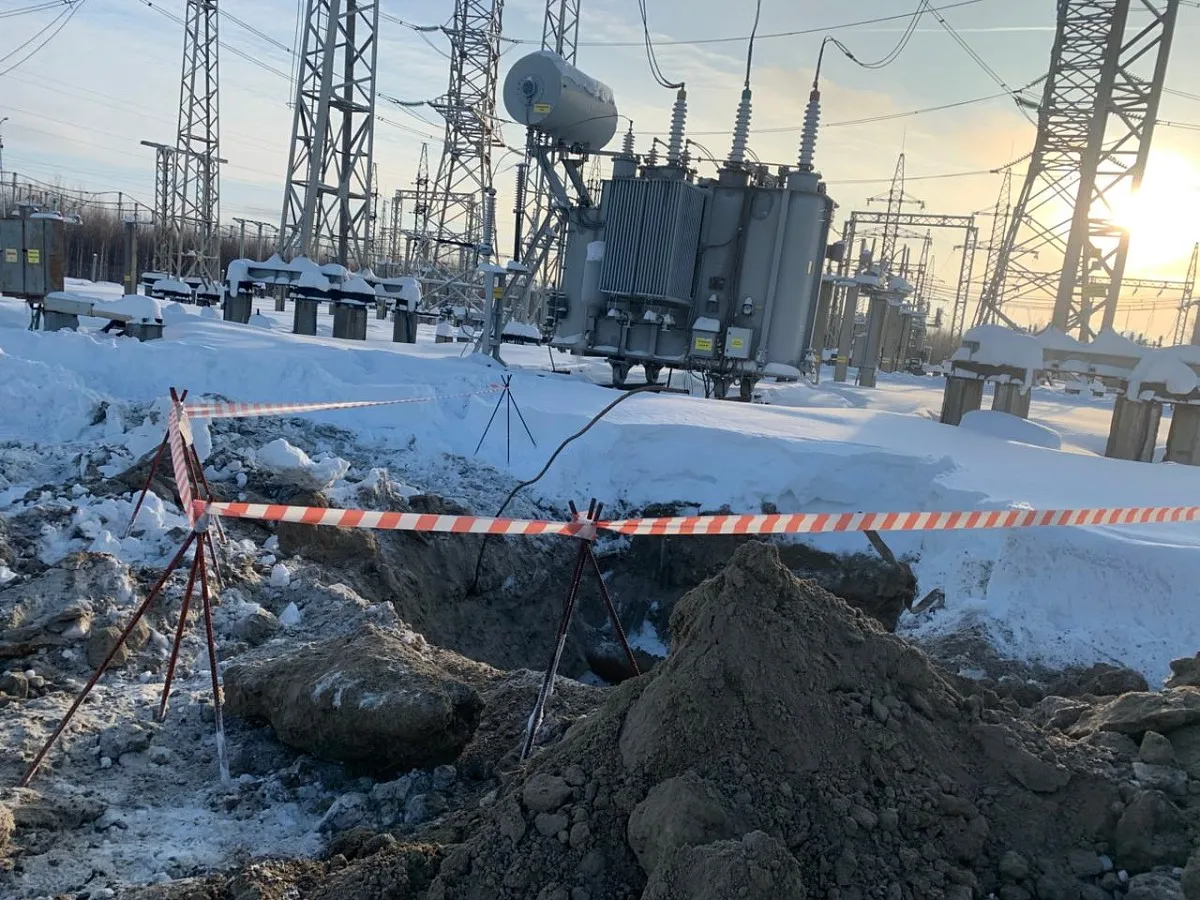

Трансформаторы 1,2Т: 2хТДН-16000/110/6

Трансформаторы 5,6Т: 2хТДТН-25000/110/35/6

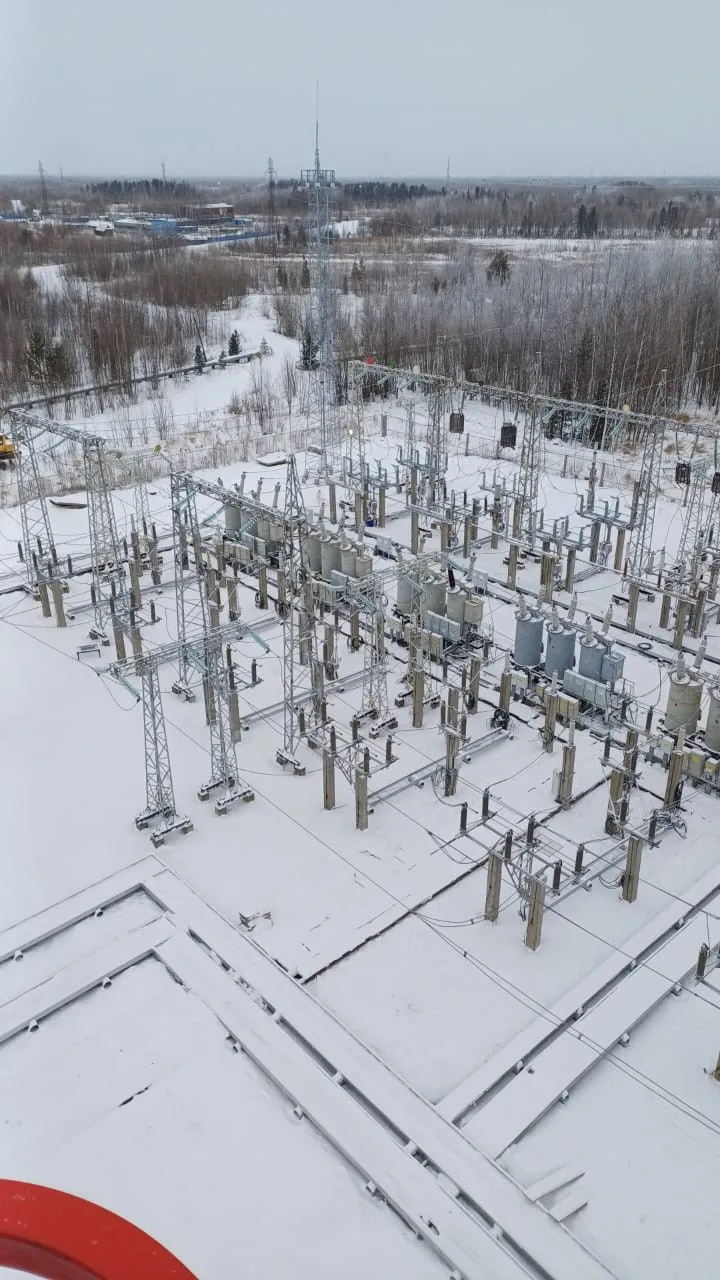

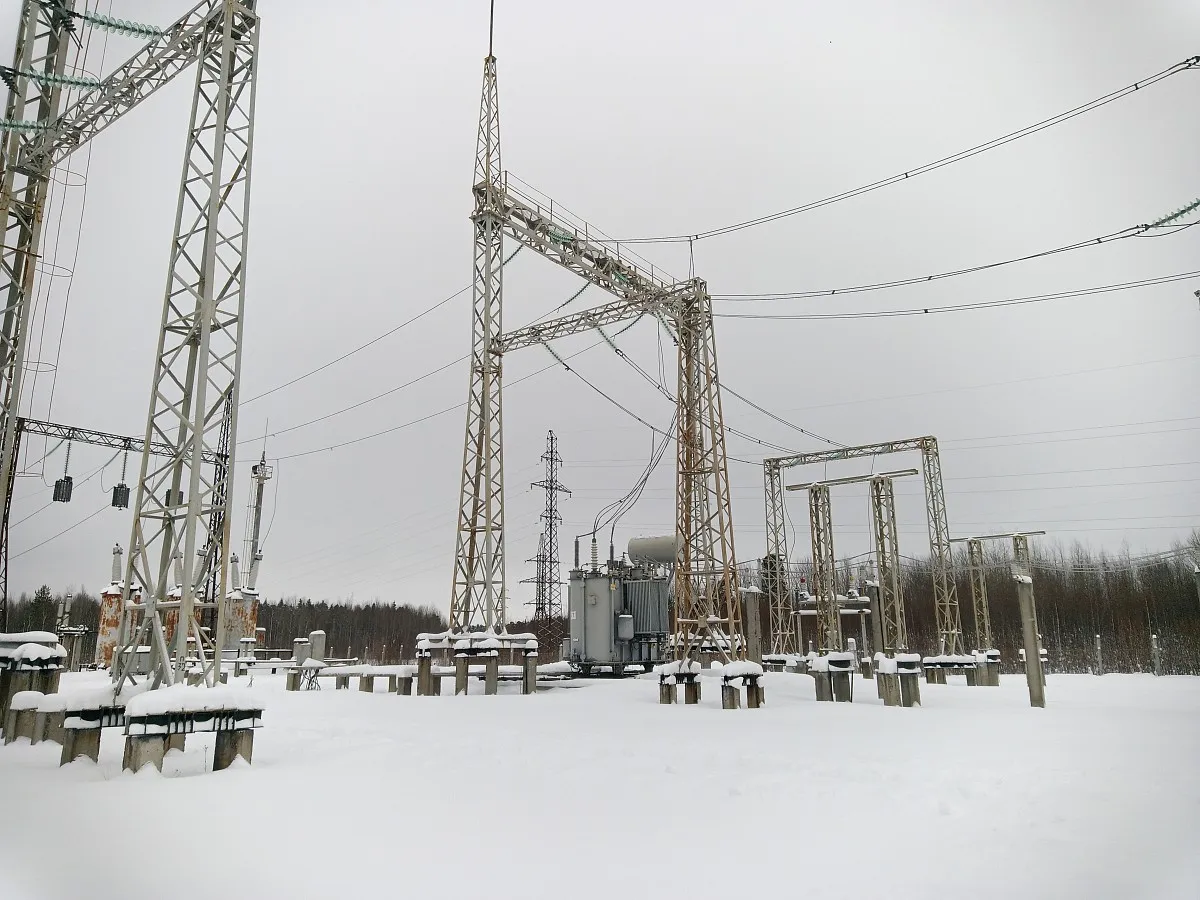

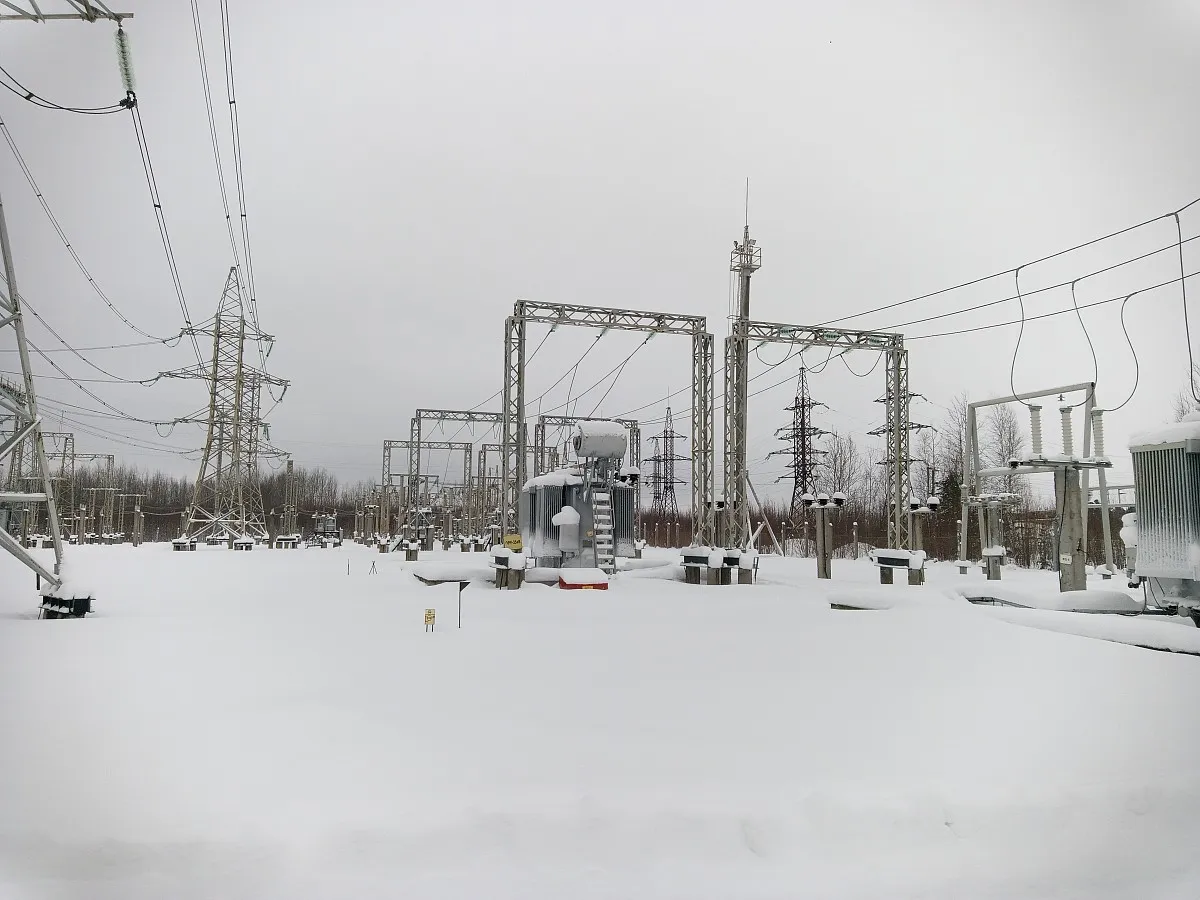

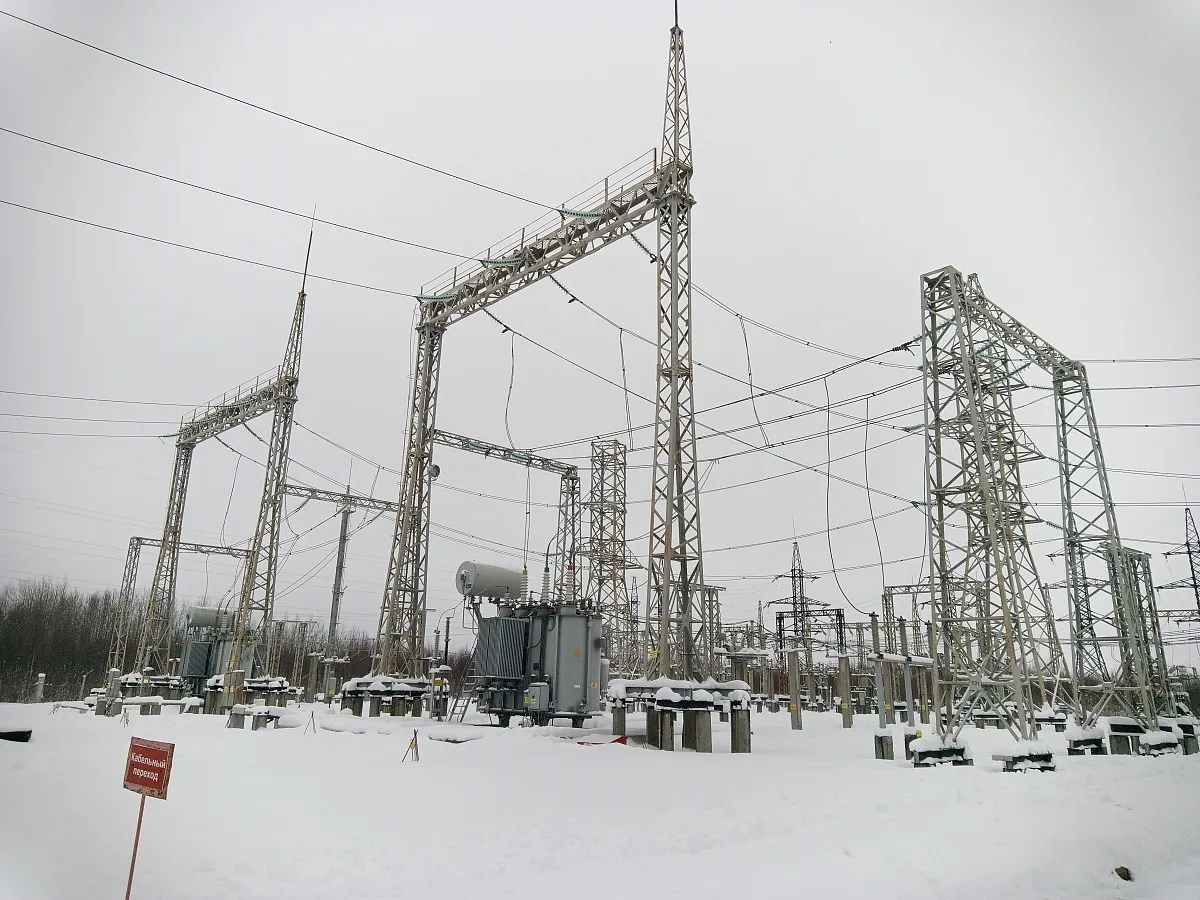

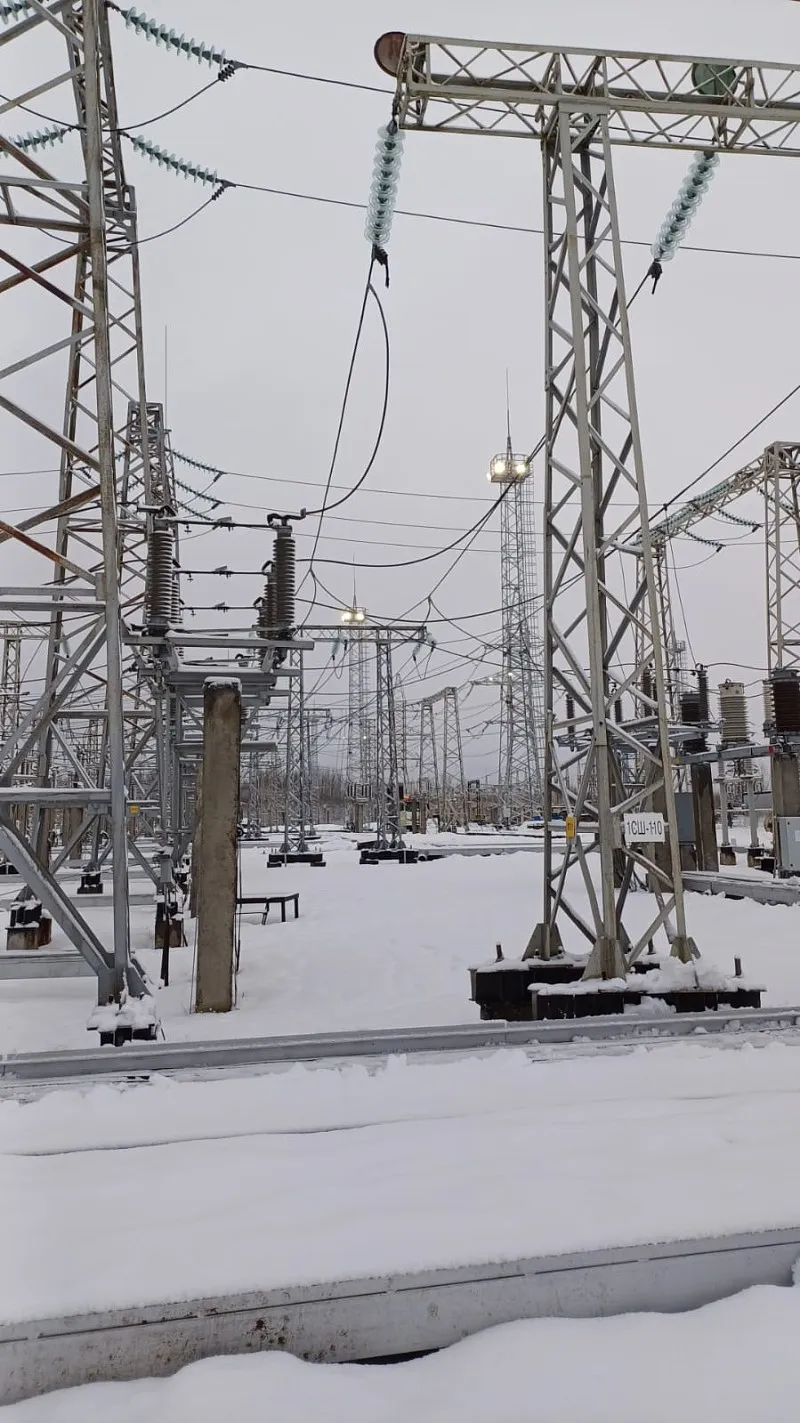

РУ 110 кВ: ОРУ, «Две рабочие и обходная системы шин», № 110-13Н.

РУ 35 кВ: ОРУ, «Одна рабочая, секционированная выключателем, система шин», № 35-9

РУ 6 кВ: ЗРУ, «Две рабочие системы шин», № 6-2

Количество присоединений к РУ подстанции:

ОРУ 110 кВ — ВЛ 110 кВ Белозерная-Кольцевая 1,2, ВЛ 110 кВ Мираж-Кольцевая 1,2

ОРУ 35 кВ — 6 линейных ячеек (ф.ф. 35 кВ №№2,3,4,7,8, ф.35 кВ №6 – резерв);

ЗРУ 6 кВ – 2 КЛ 6 кВ, 4 КЛ к ТСН 6/0,4 кВ

Строительство ВОЛС между объектами: ПС Кольцевая – РДП Вахского РЭС, ПС 110 кВ КНС -25, ПС 110 кВ КНС — 9, ПС 110 кВ Лесная, ПС 110 кВ КНС – 9А с прокладкой самонесущего волоконно-оптического кабеля емкостью 48 волокон. Общая протяженность трассы ВОЛС – 26,785 км.

Заказчик: АО «Россети Тюмень» Нижневартовские электрические сети

Месторасположение: Ханты-Мансийский автономный округ – Югра, Нижневартовский район

Сроки производства работ: март 2024 г. — декабрь 2026 г.

Виды работ:

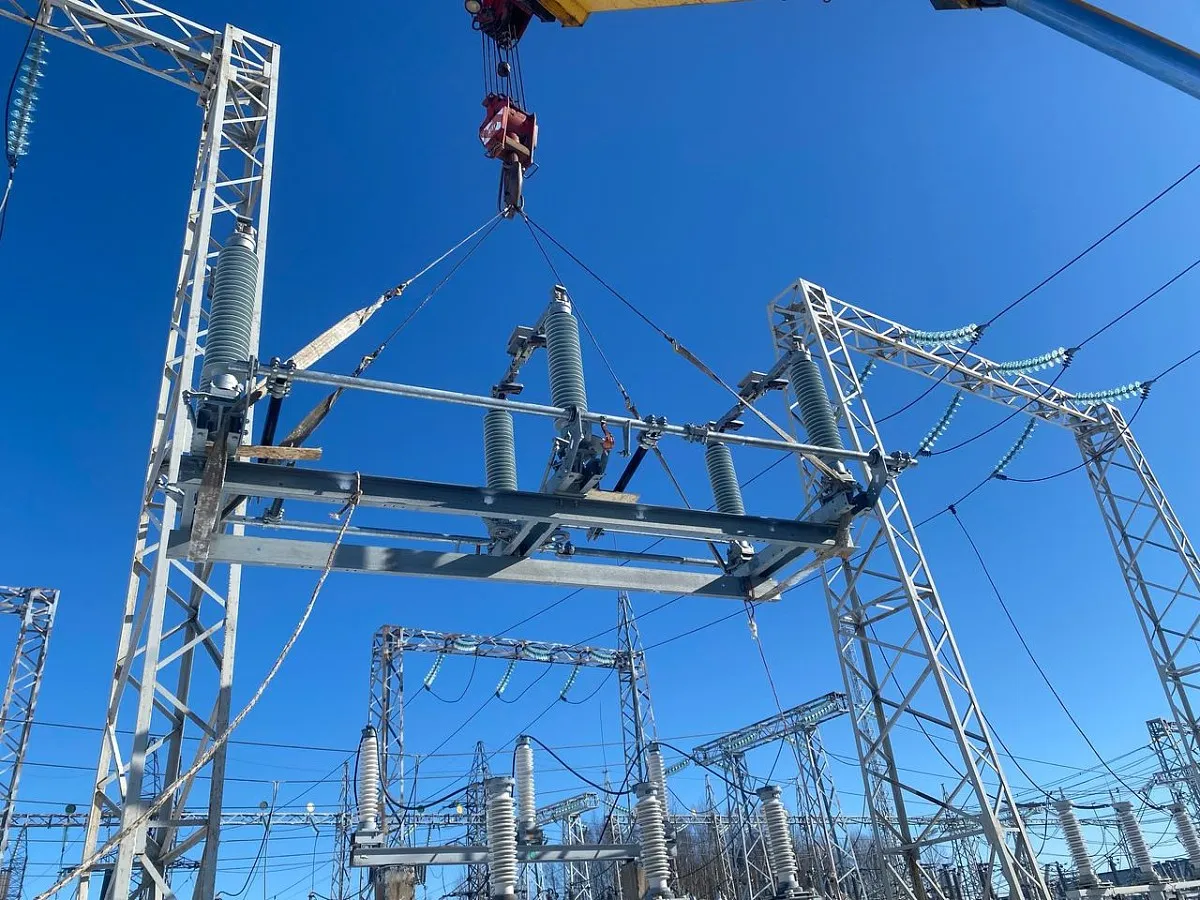

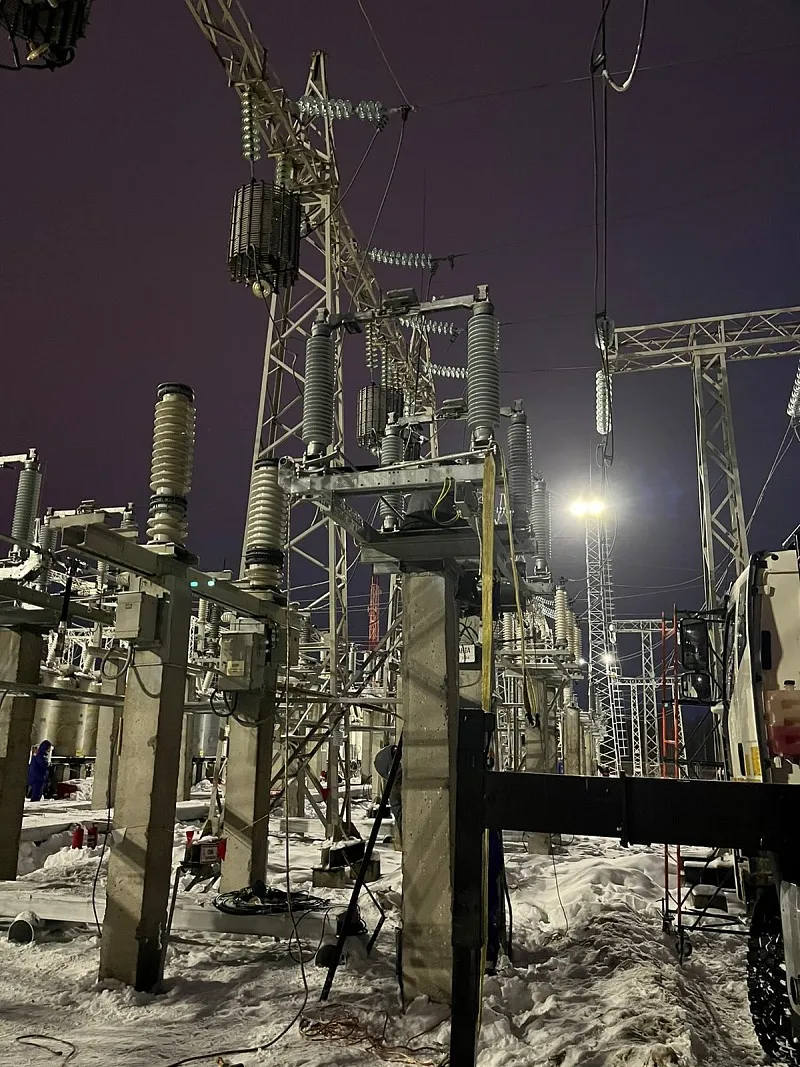

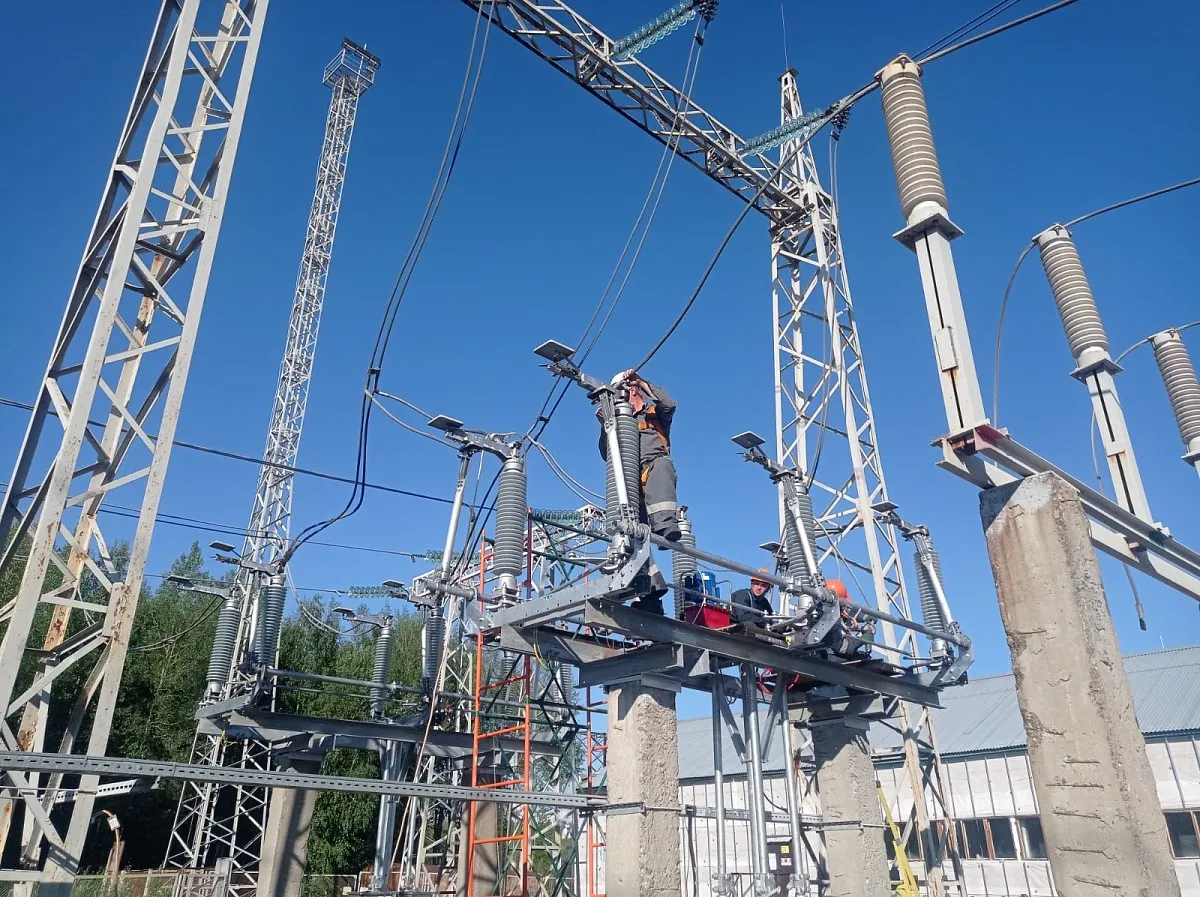

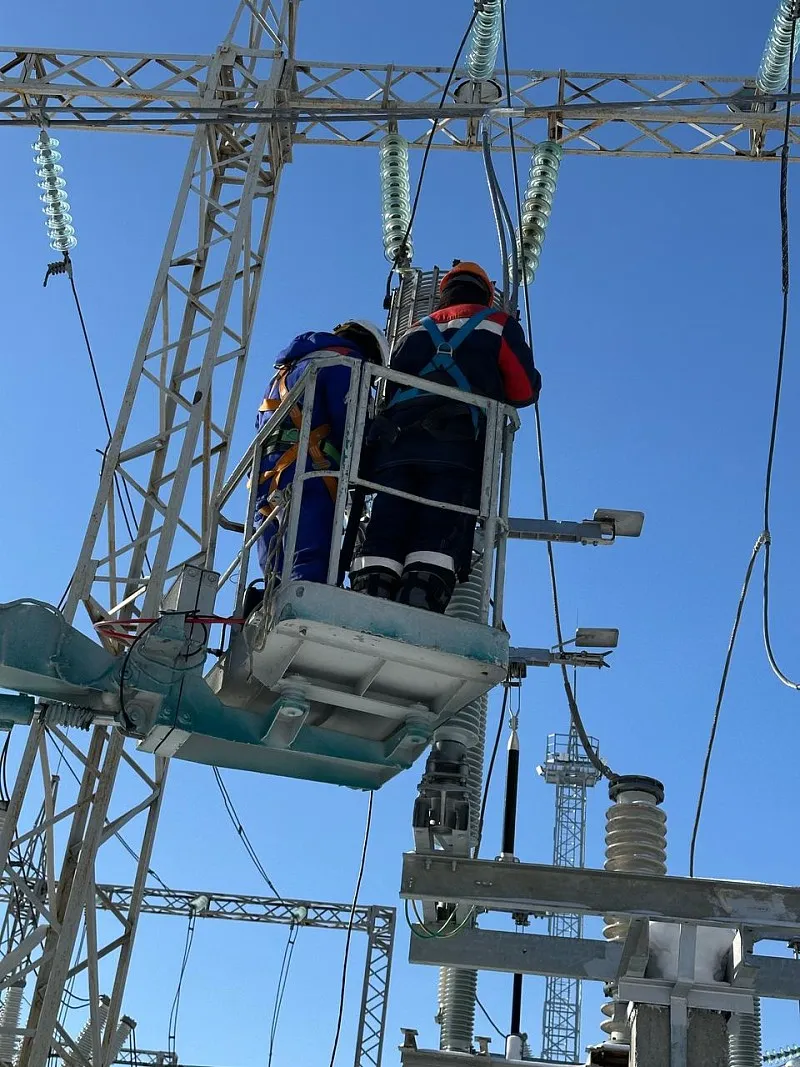

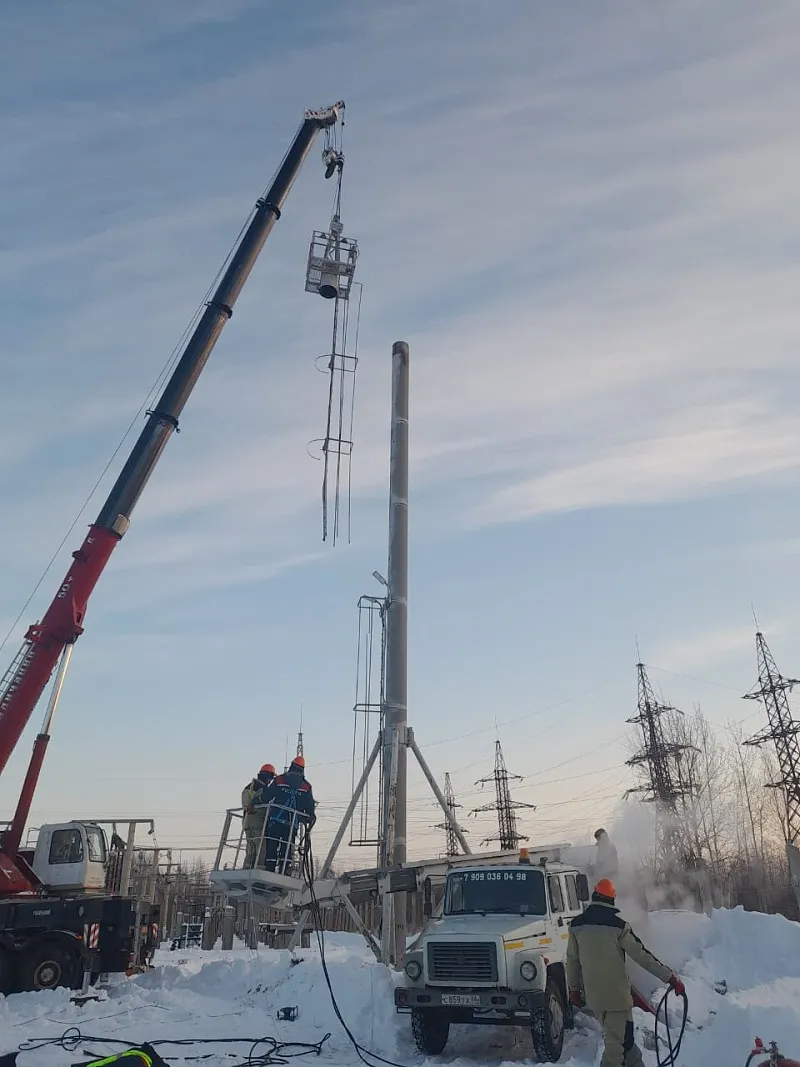

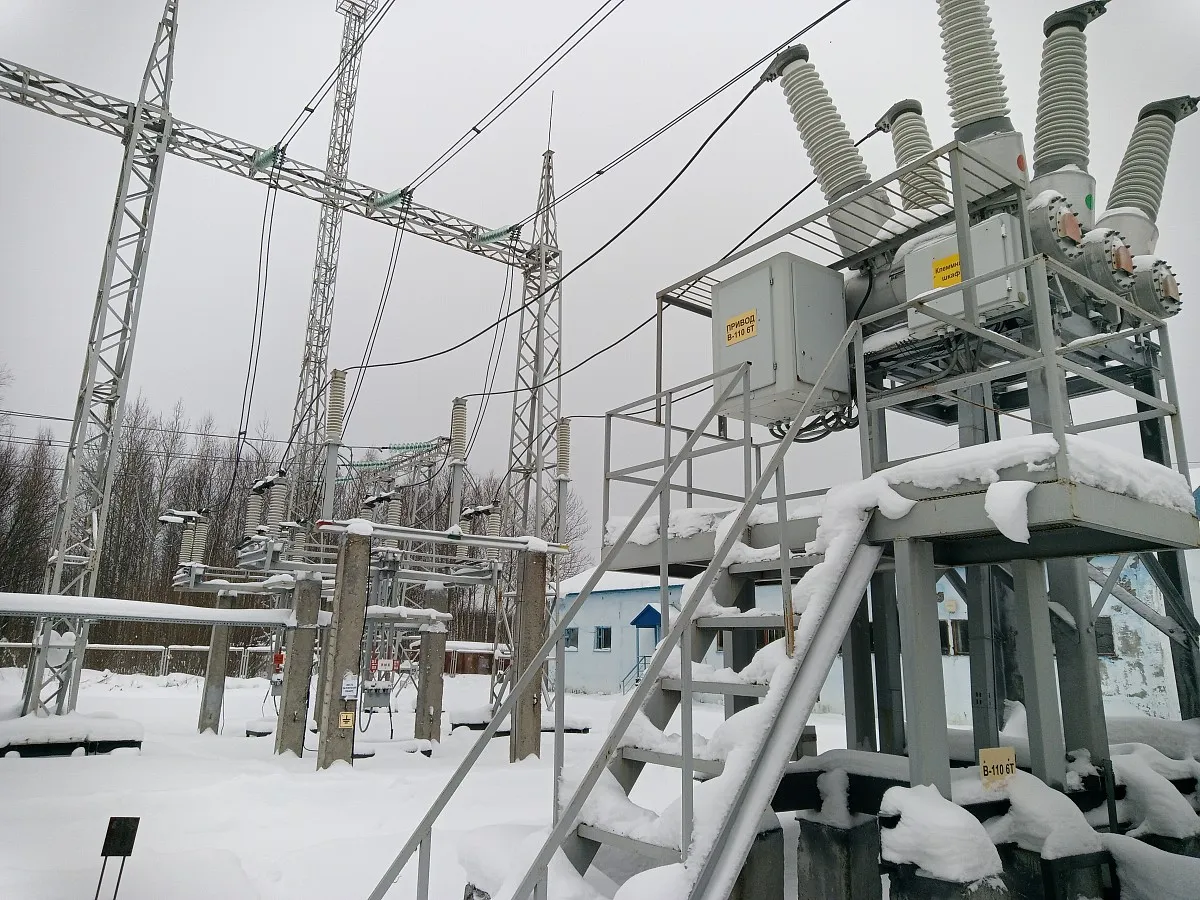

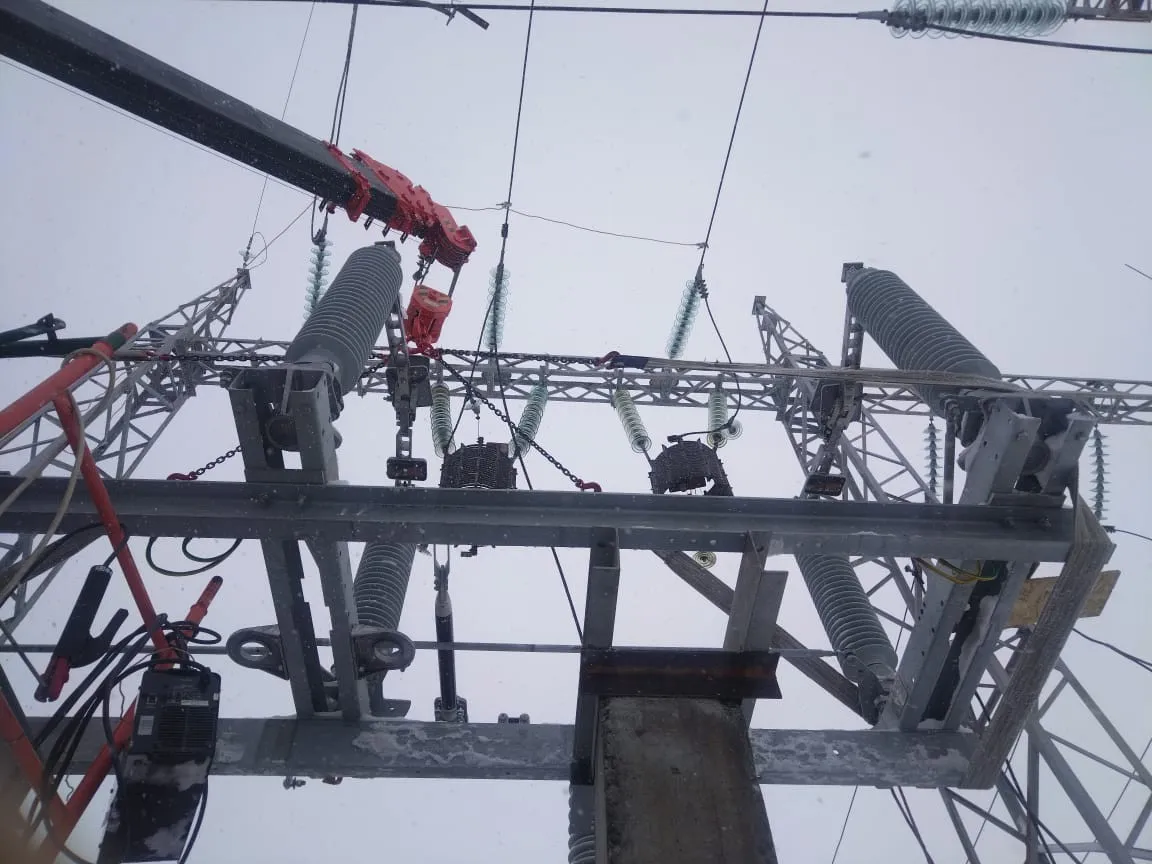

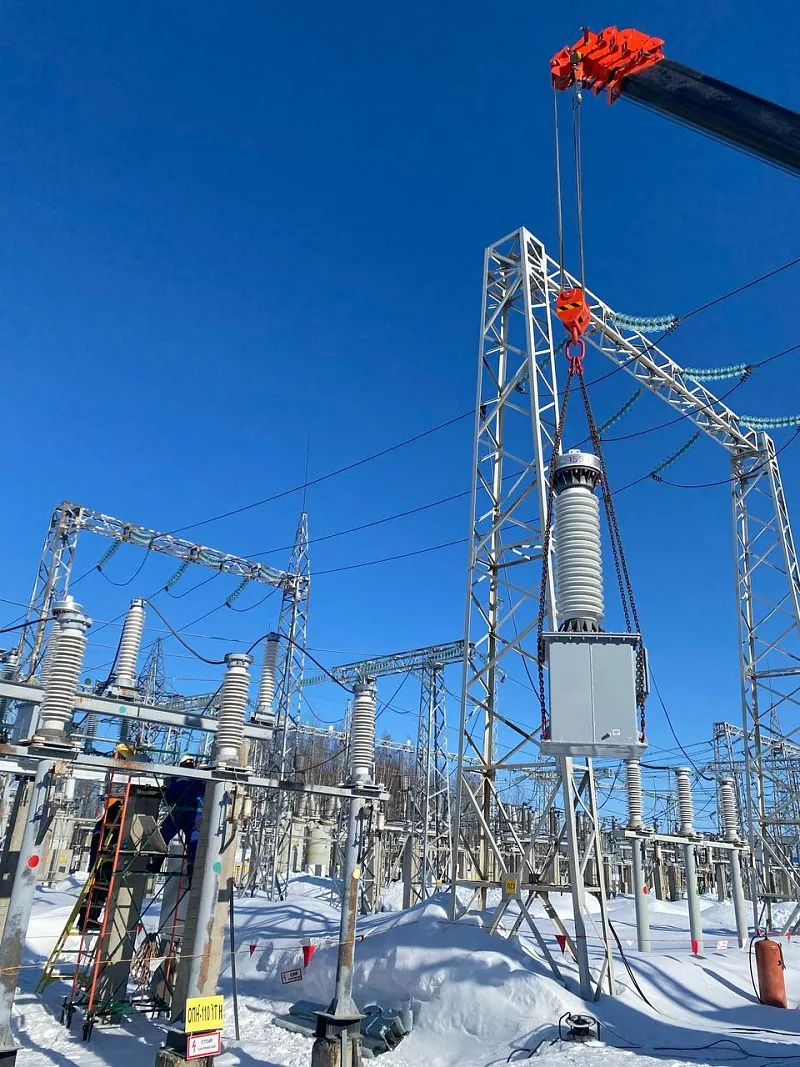

• замена электротехнического оборудования ОРУ 110 кВ

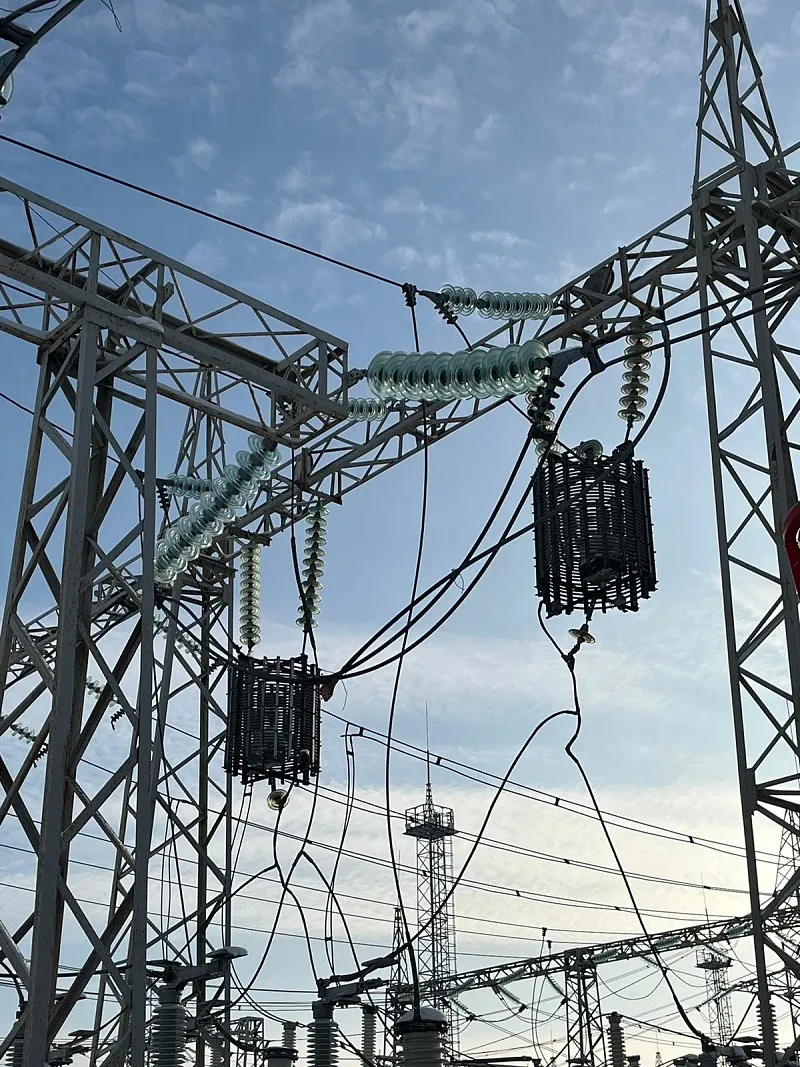

• замена оборудования ВЧ обработки

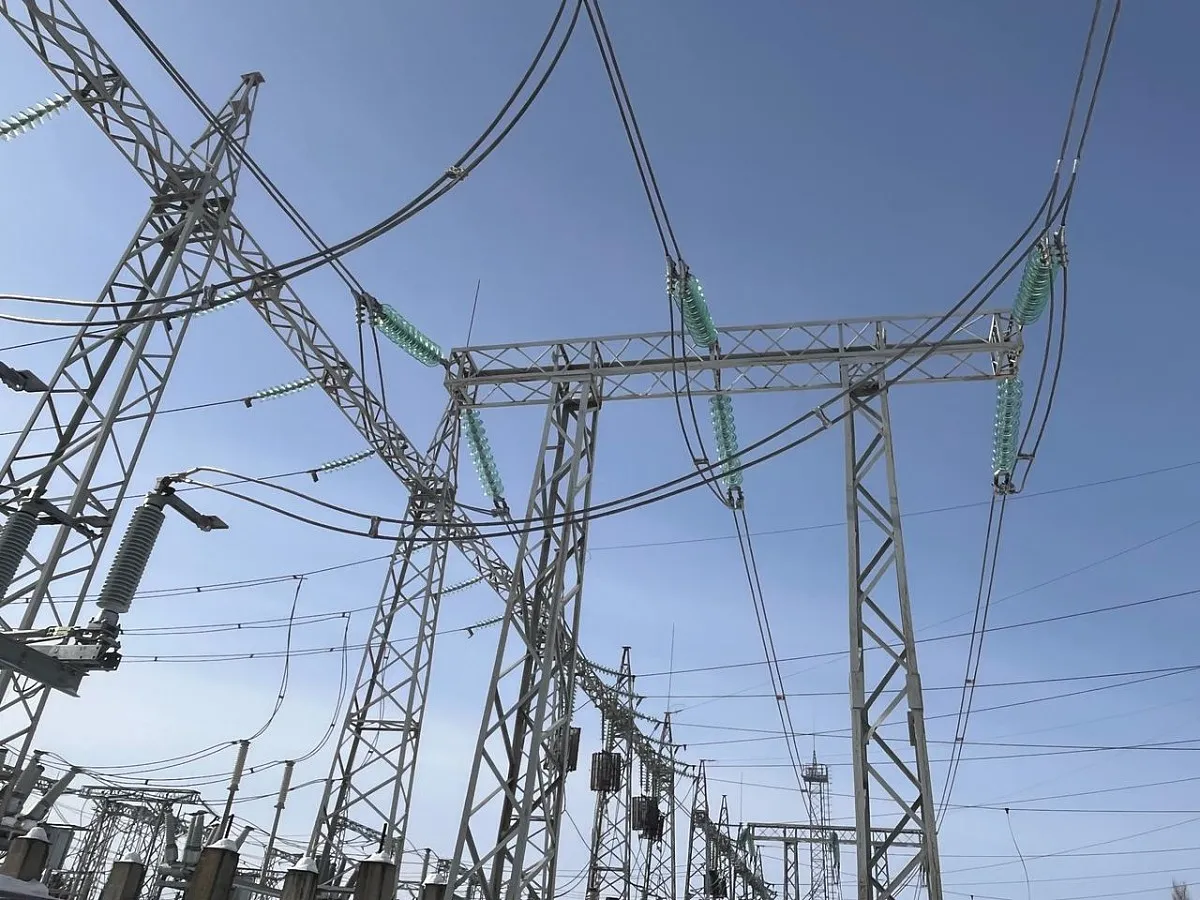

• частичная замена гибкой ошиновки ОРУ 110 кВ

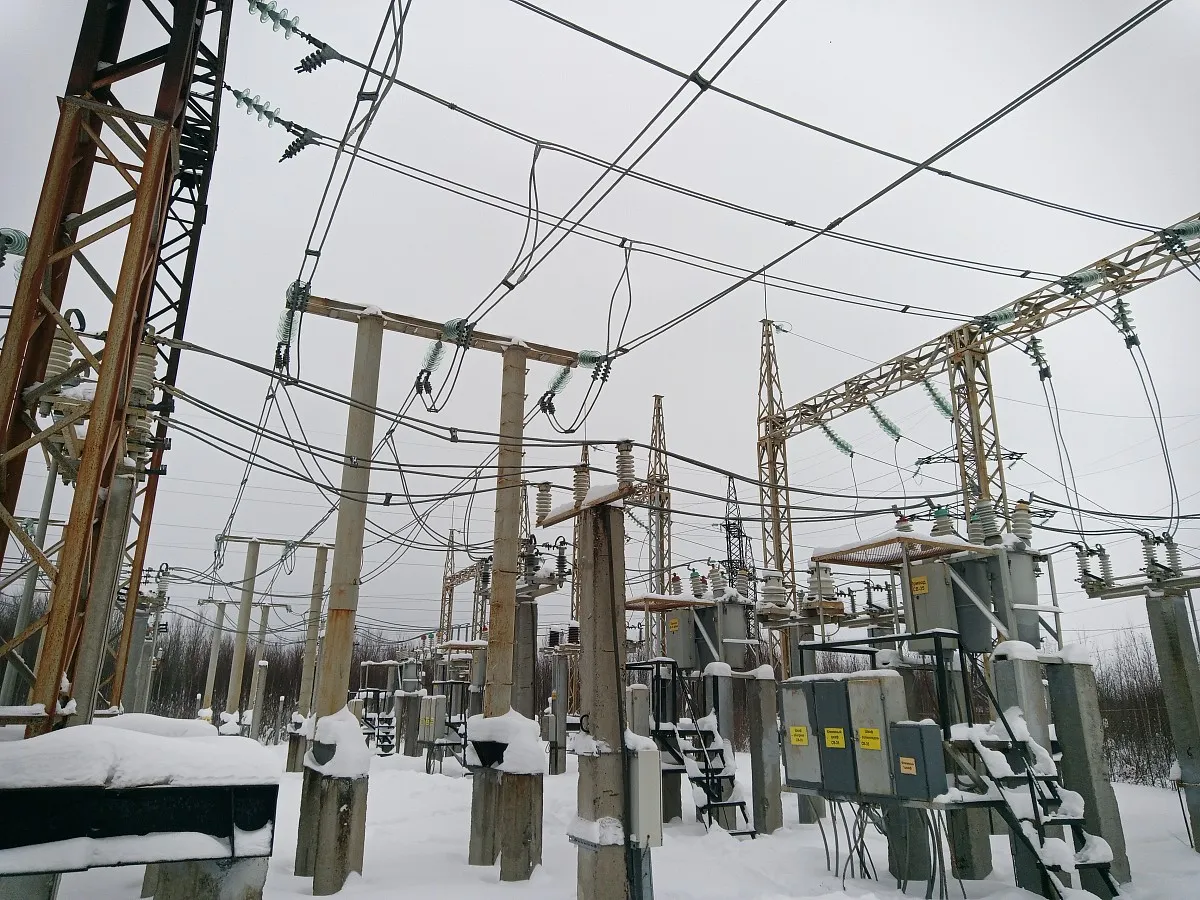

• замена оборудования ОРУ 35 кВ

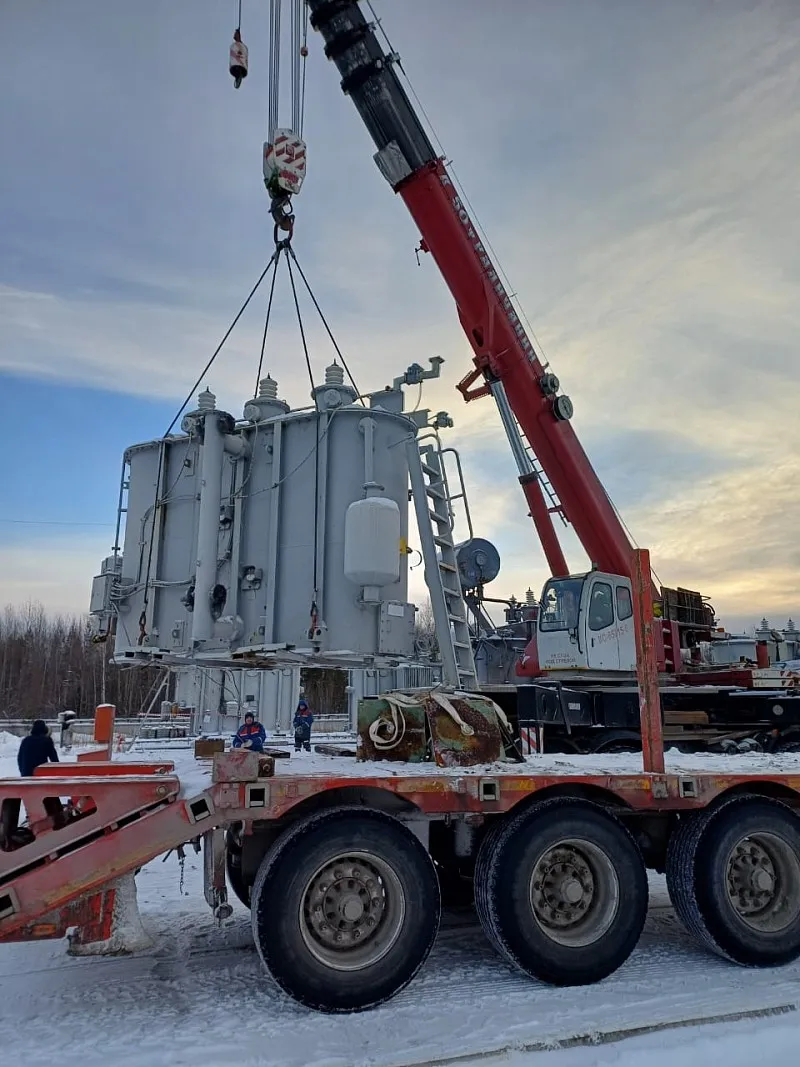

• демонтаж трансформаторов 3Т и 4Т типа ТДН-16000/35/6 УХЛ1 с ячейками выключателей 35 кВ
• частичная замена гибкой ошиновки ОРУ 35 кВ
• замена оборудования ЗРУ 6 кВ
• замена гибкой ошиновки шинных мостов РУ 6 кВ
• замена ячеек КРУН 6 кВ
• замена ТСН 6/0,4 кВ

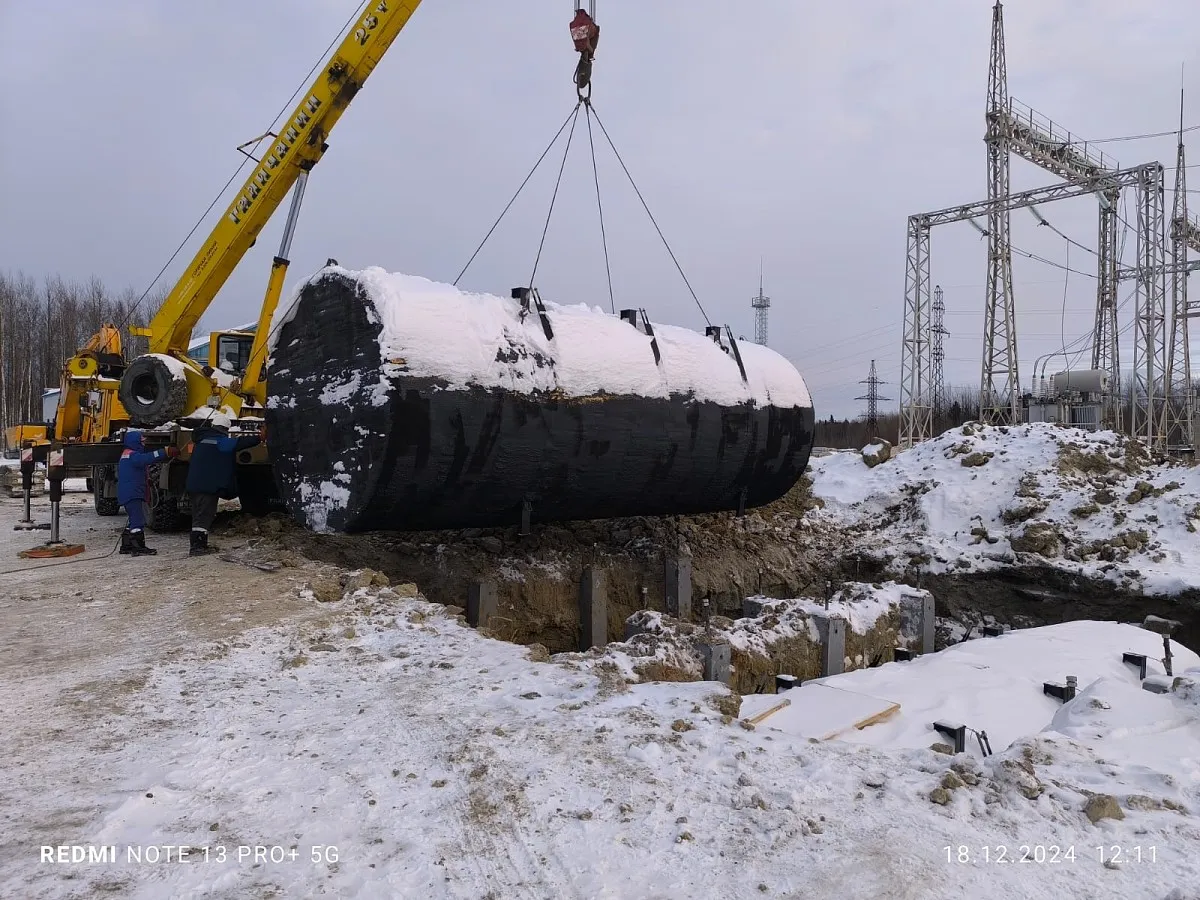

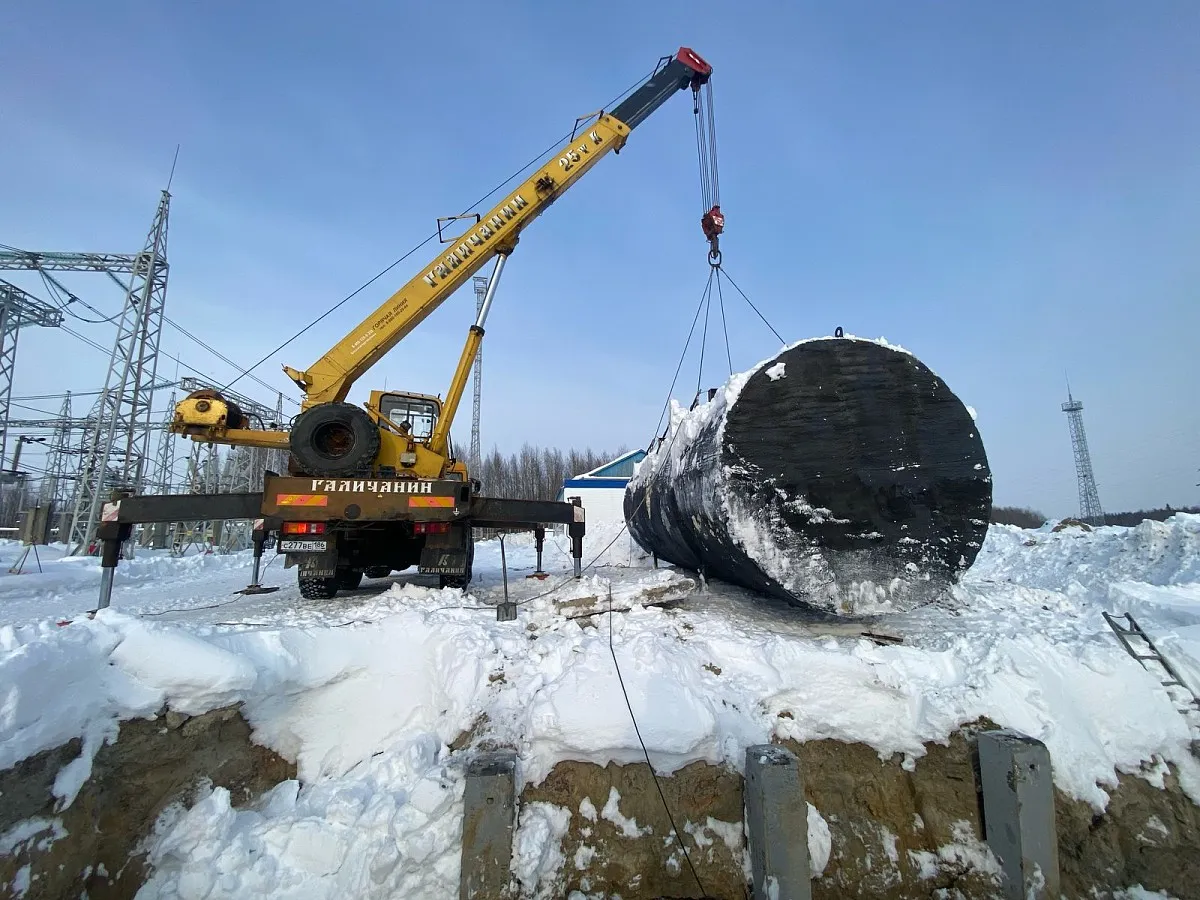

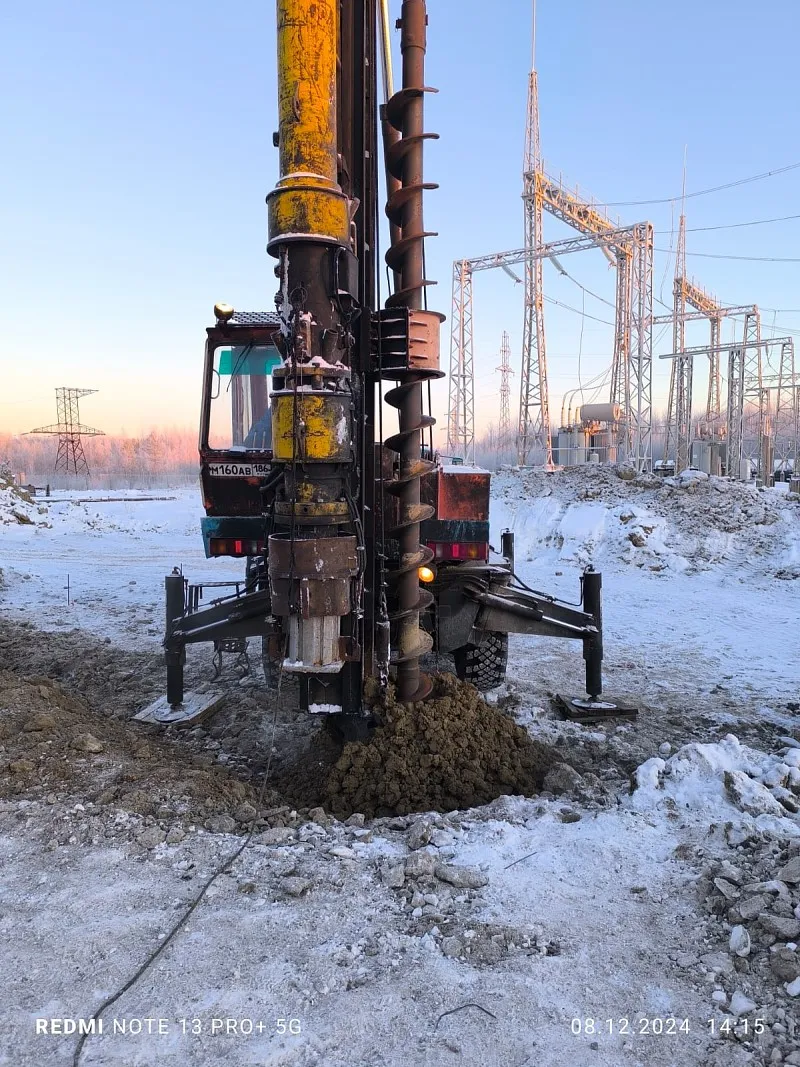

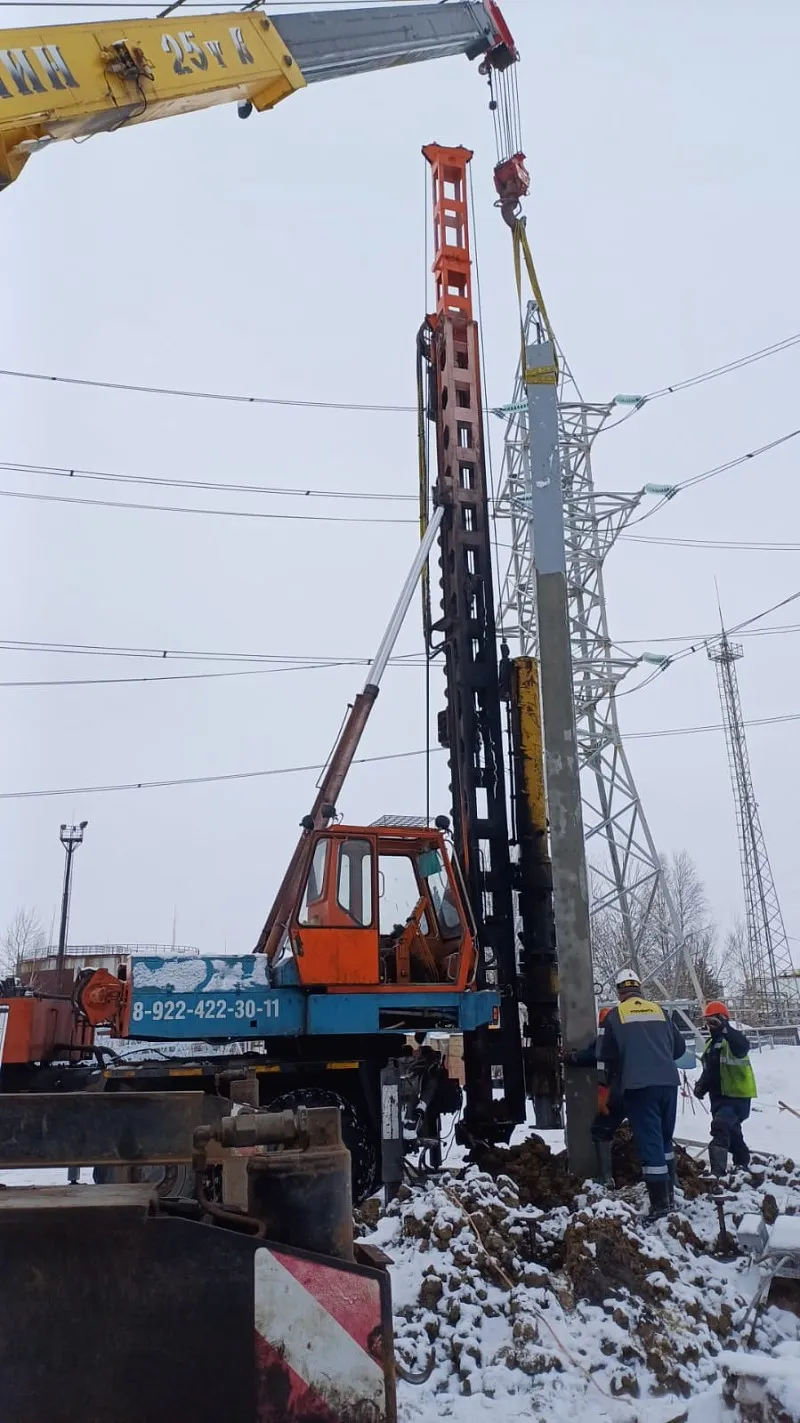

• сооружение вспомогательных объектов

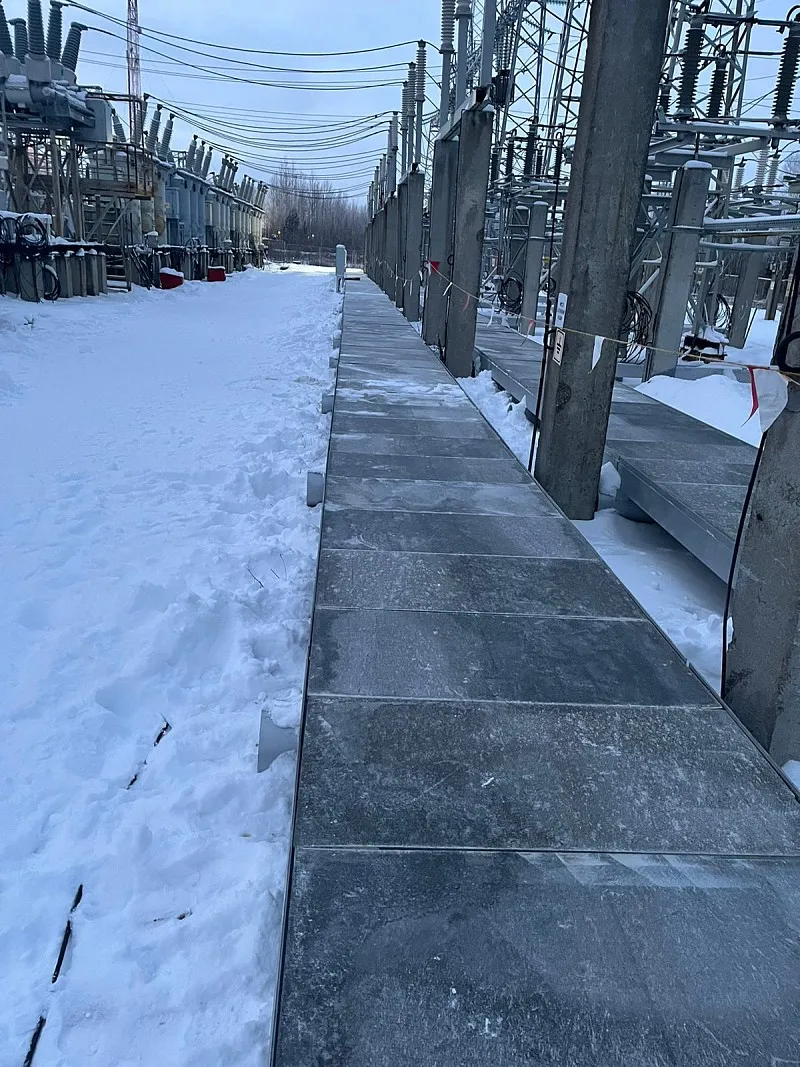

• устройство кабельных каналов и кабельного хозяйства

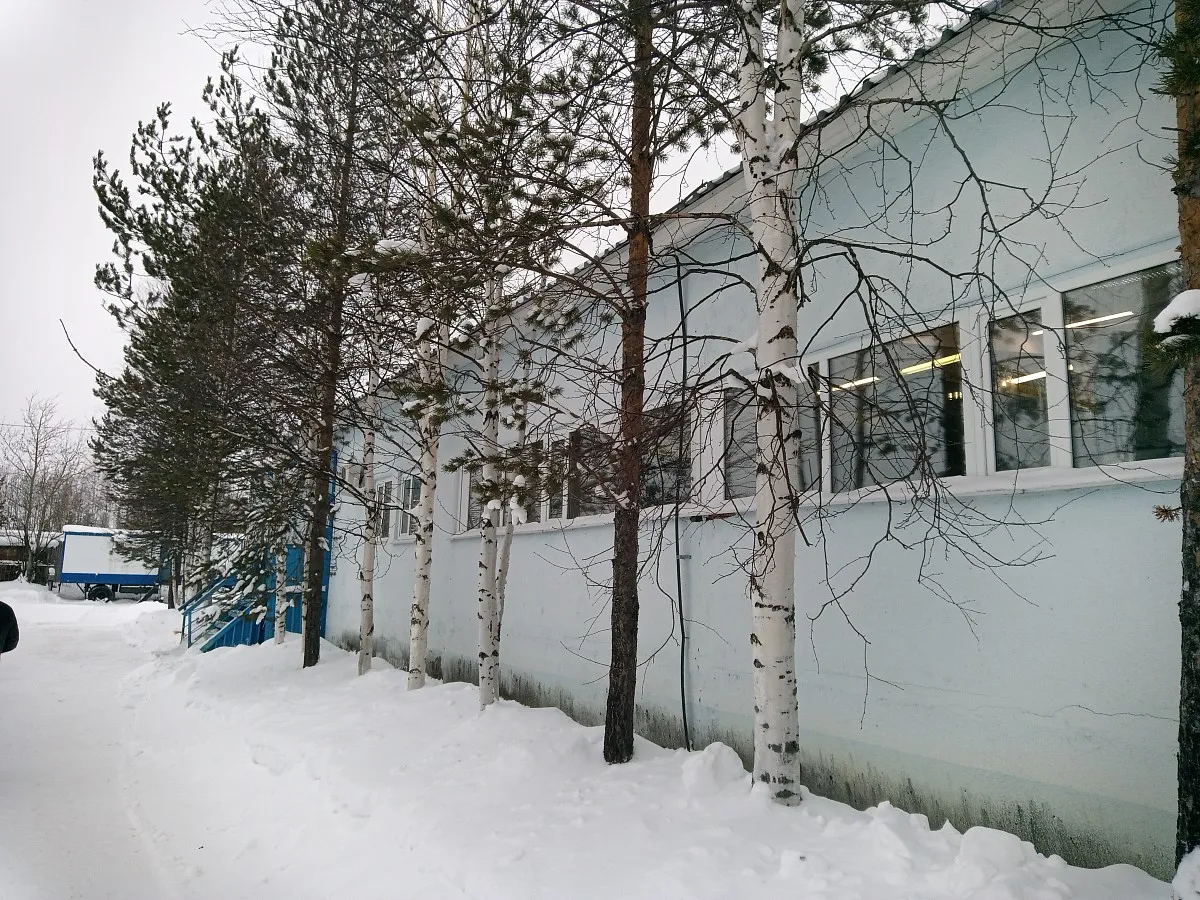

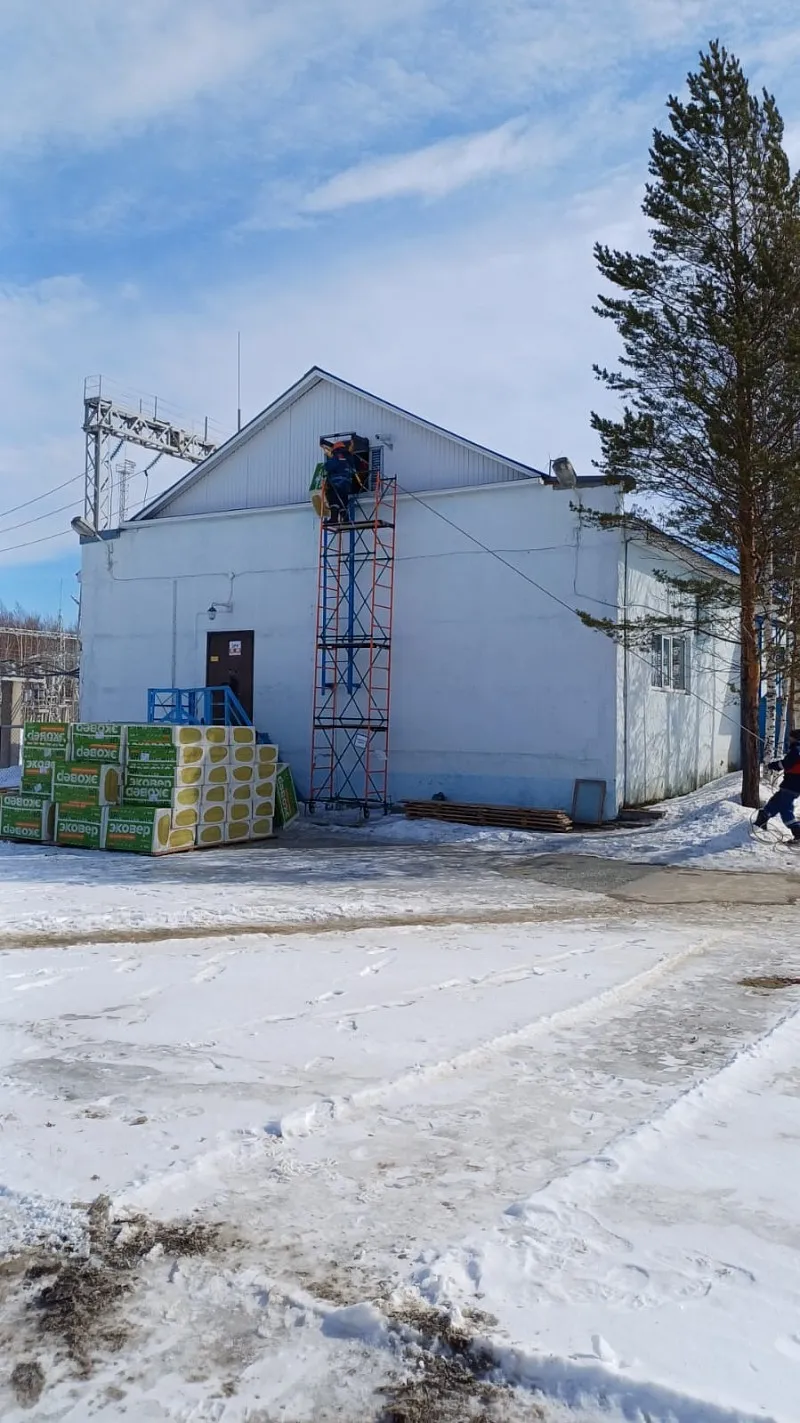

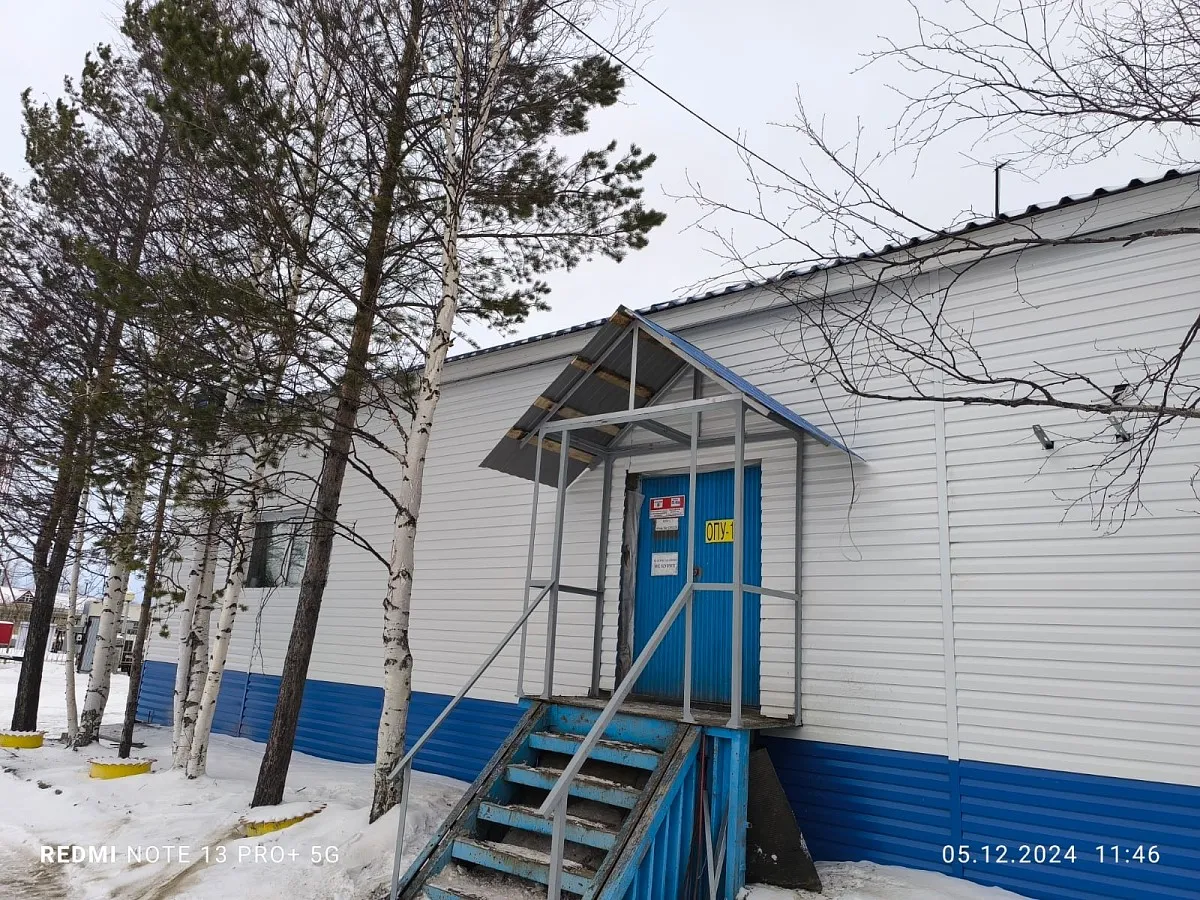

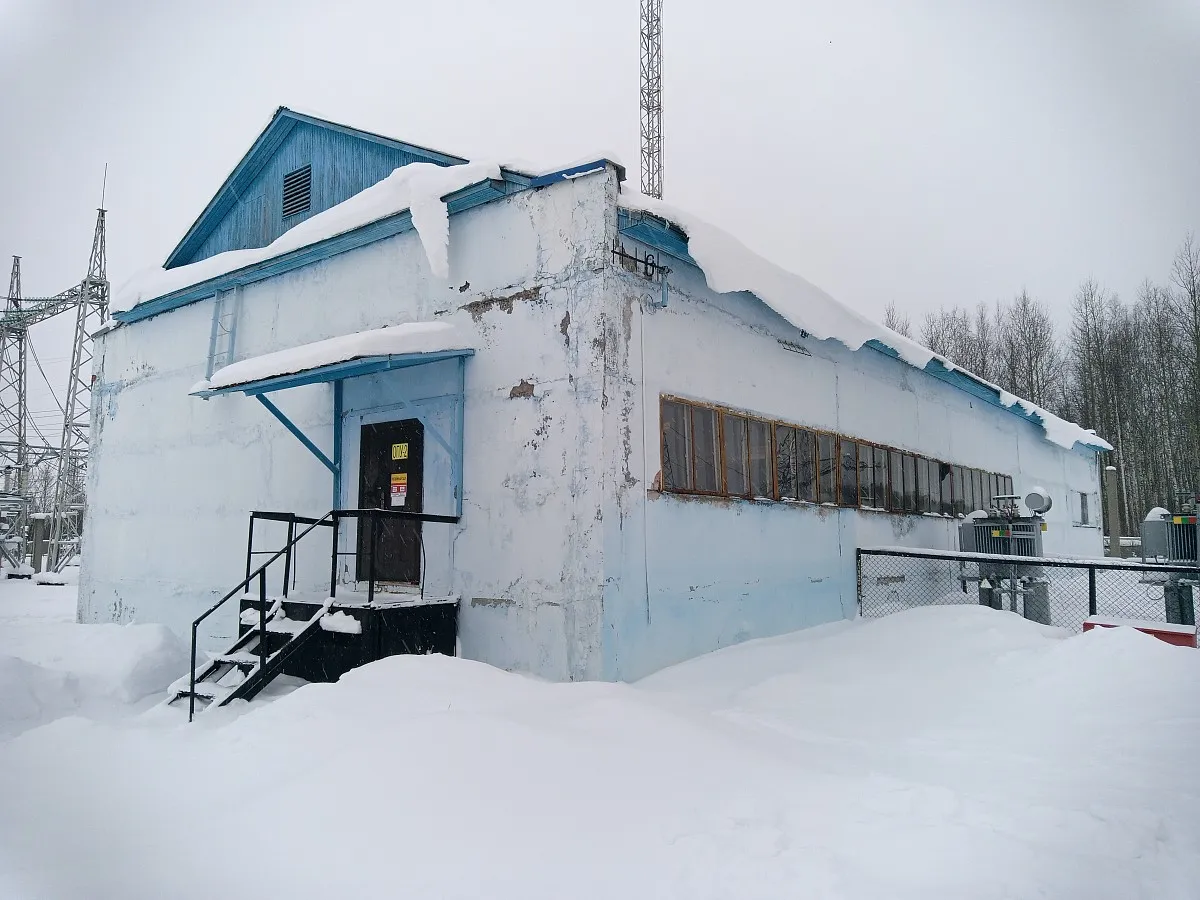

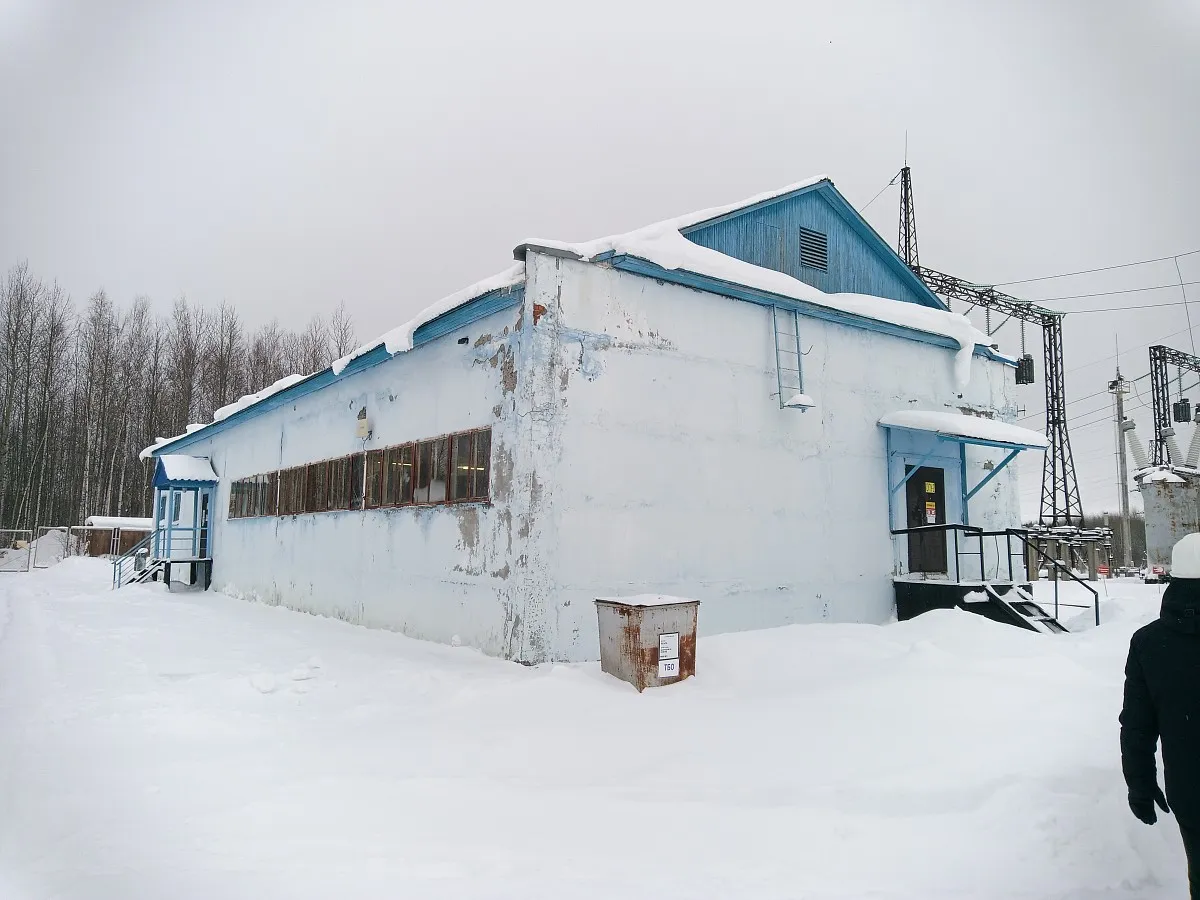

• реконструкция зданий ОПУ-1, 2, теплой стоянки на 2 автомобиля

Поставка, монтажные и наладочные работы электротехнического оборудования и вспомогательных систем:

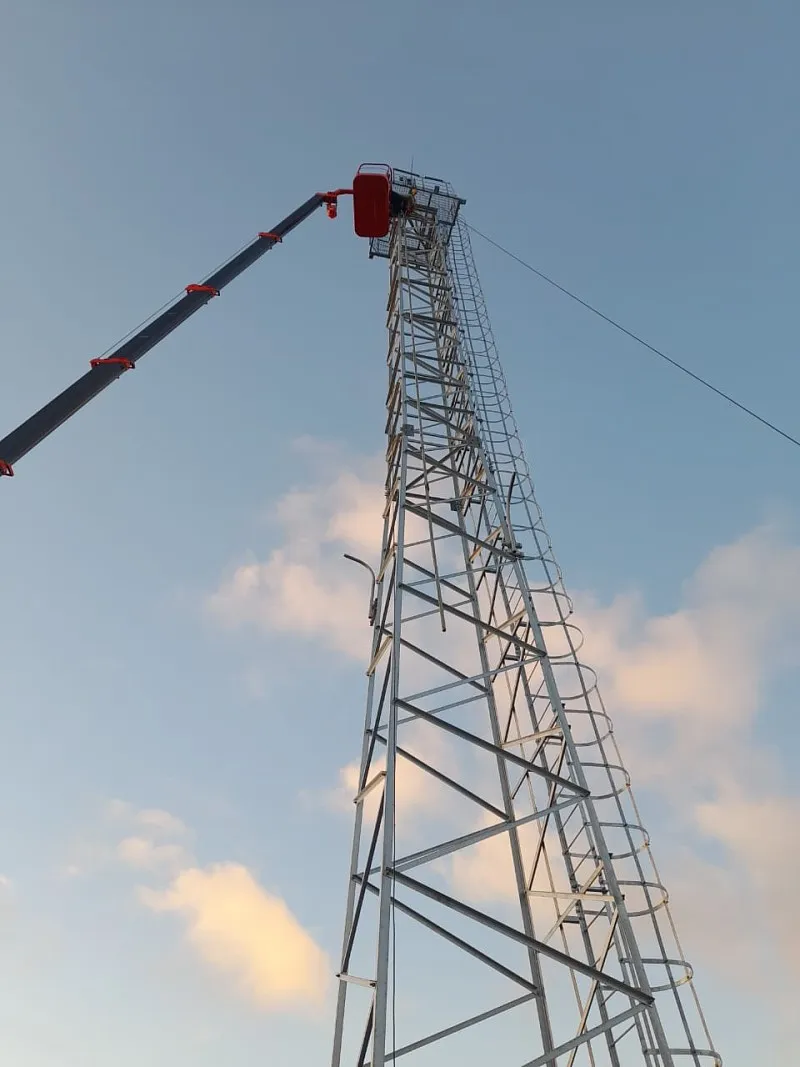

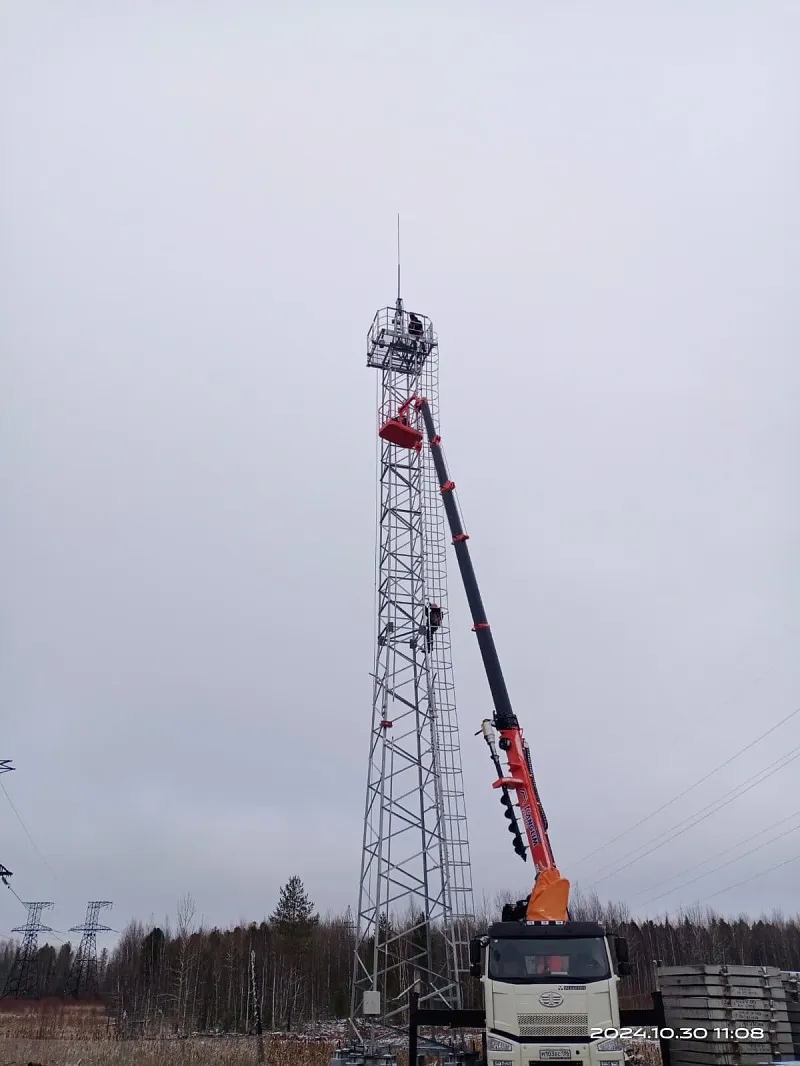

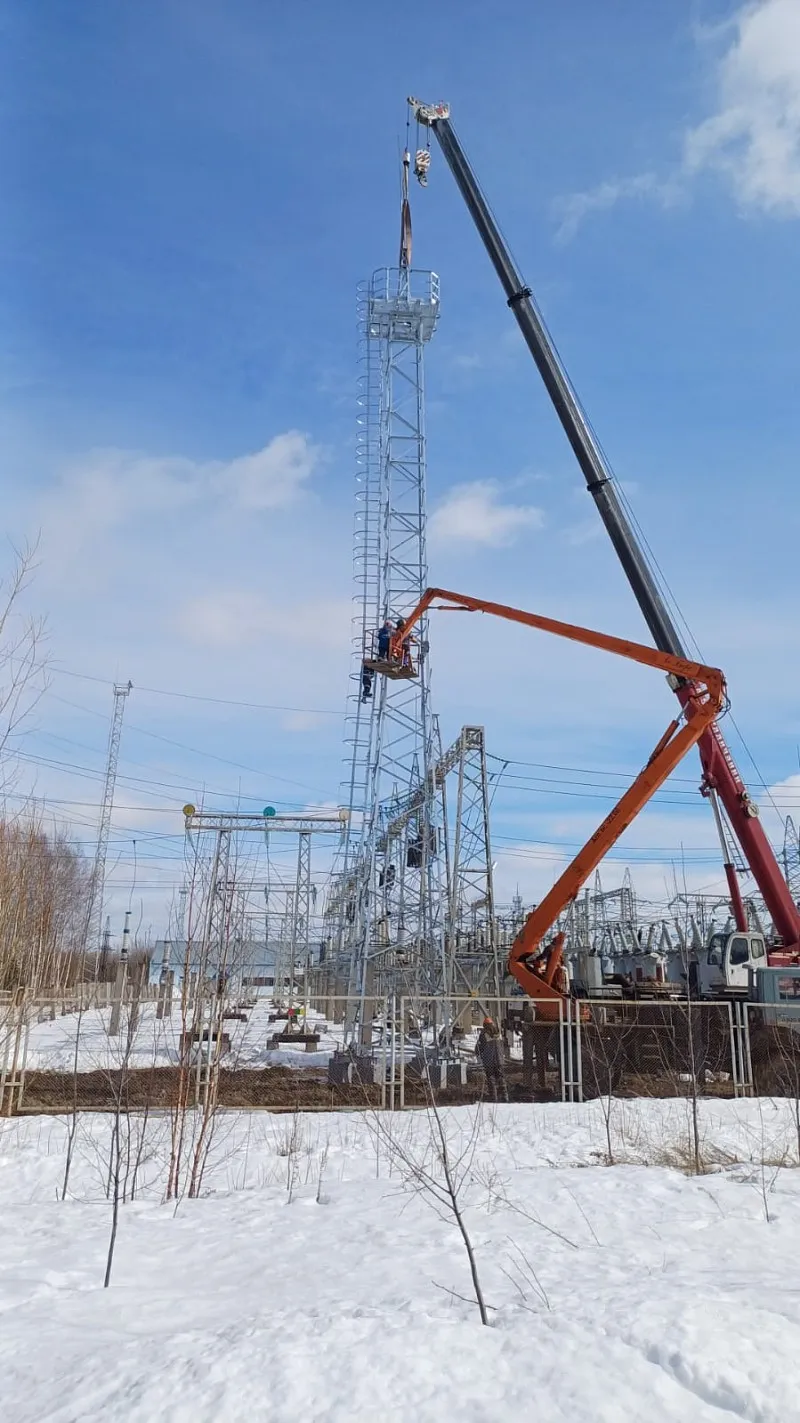

• системы молниезащиты и заземления
• наружного освещения
• собственных нужд переменного и постоянного тока
• оборудования РЗА, ПА, АСУ ТП, СМиККЭ
• оборудования ЦСПИ
• монтаж системы ОПС, охранного телевидения, системы видеонаблюдения
• создание комплекса информационной безопасности
